Замена решётки петли iBook G4 14" 1.42 GHz

Как получить доступ к решётке петли iBook G4 14".

Шаг 1

Используйте монету, чтобы повернуть запирающий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Шаг 2

Потяните защёлки крепления клавиатуры (показаны жёлтым) на себя и поднимите клавиатуру вверх, пока она не отщёлкнется.

Если клавиатура не выходит, используйте маленькую плоскую отвертку, чтобы повернуть запирающий винт клавиатуры (показан оранжевым) на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 3

Ослабьте четыре серебристых винта Phillips, удерживающих экран защиты оперативной памяти.

Эти винты не выкручиваются полностью. Винты закреплены на экране защиты оперативной памяти, чтобы предотвратить их потерю.

Шаг 4

Снимите экран защиты оперативной памяти с компьютера.

Четыре закреплённых винта выйдут вместе с экраном защиты оперативной памяти.

Шаг 5

Поднимите кабель клавиатуры с платы логики, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры перед установкой экрана защиты оперативной памяти.

Шаг 6

Закройте дисплей и переверните компьютер.

Удалите три винта с шестигранной головкой с помощью отвертки T8 Torx.

Короткий винт находится в центре.

Шаг 7

Используйте лопатку или маленькую плоскую отвертку, чтобы снять три резиновые ножки с нижнего корпуса.

Шаг 8

Удалите три вновь обнаруженных винта Phillips.

По одному винту под каждой опорной накладкой (всего три).

Шаг 9

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлические шайбы, в которых размещались резиновые уплотнители.

Шаг 10

Удалите по два винта Phillips с каждой стороны контактов аккумулятора.

Шаг 11

Глубоко вдохните. Впереди трудные моменты, но нижний корпус действительно снимается.

Вдавите тонкие кромки нижнего корпуса вокруг отсека аккумулятора, загнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.

Шаг 12

На стенке отсека аккумулятора есть выемка, которая фиксирует нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку выемки и потяните нижний корпус вверх, чтобы освободить выемку от удерживающих её защёлок.

Шаг 13

Пропустите лопатку вдоль шва между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и по необходимости продолжайте использовать лопатку, пока не услышите три чётких щёлчка.

Шаг 14

Продолжайте вести лопатку по переднему правому углу. По стороне с портами находятся две защёлки: одна возле переднего угла и одна возле разъёма для выхода звука.

Шаг 15

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щёлчка.

Шаг 16

Передняя часть и стороны нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не выйдут из пазов.

Может помочь лёгкое покачивание корпуса вверх-вниз.

Шаг 17

Снимите маленькие смазанные пружины с белыми пластиковыми наконечниками по обе стороны контактов аккумулятора.

Шаг 18

Удалите следующие 10 винтов с нижней крышки:

Шесть винтов Phillips 3 мм

Три винта Phillips 7.5 мм

Один винт Phillips 14 мм

Шаг 19

Снимите нижнюю крышку.

Шаг 20

Удалите один винт Phillips, удерживающий плату питания DC-In.

Шаг 21

Выведите плату DC-In под углом из её отсека.

Возможно, потребуется снять ленту, удерживающую кабель платы DC-In к корпусу.

Шаг 22

Отлейте кабель DC-In от клея, прикрепляющего его к плате логики.

Шаг 23

Отключите кабель DC-In от платы логики.

Покачивание разъёма параллельно поверхности платы логики при небольшом натяжении может облегчить удаление.

Шаг 24

Удалите следующие 11 винтов с нижней части компьютера:

Три крестовые 3 мм вокруг отсека для аккумулятора.

Три крестовые 4,5 мм вдоль фаски оптического привода. (магнитная отвёртка может помочь вынуть эти винты)

Один крестовой 12 мм в нижнем правом углу.

Четыре крестовых 14,5 мм.

Шаг 25

Рекомендуем с этого момента класть компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Удалите 3 крестовых винта с краёв области клавиатуры.

Более короткий винт расположен в нижнем левом углу. Левый угол отмечен на фотографии синей буквой «L» и находится справа.

Шаг 26

Будьте особенно осторожны при отсоединении кабелей в следующих шагах. Никогда не тяните кабели за их длину — используйте лопатку, чтобы поддеть разъём прямо в гнезде.

Поднимите верхнюю панель и используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой вкладкой.

Будьте осторожны при подъёме верхней панели — её защёлки ещё держатся за металлическую рамку.

Шаг 27

Гнёзда на материнских платах большинства iBook очень хрупкие и легко ломаются. При вытаскивании разъёмов из гнёзд проявляйте крайнюю осторожность.

Поднимите верхнюю панель настолько, чтобы отсоединить синий и белый кабель питания от логической платы. С помощью ногтей аккуратно подденьте разъём и выньте его из гнезда.

Аналогичным образом аккуратно отсоедините разноцветный кабель динамиков от логической платы.

Шаг 28

Удалите следующие 16 винтов:

Тринадцать крестовых 3 мм.

Один крестовой 3 мм.

Два крестовых 4 мм.

При сборке убедитесь, что винт возле левого шарнира проходит через петлю кабеля данных дисплея, фиксируя кабель к верхней панели.

Шаг 29

Поднимите верхний щиток с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Шаг 30

Удалите два крестовых винта в углах модема.

Удалите два крестовых винта в углах модема.

Шаг 31

Используйте лопатку, чтобы поддеть модем с конца, ближайшего к плате AirPort, и отделить его разъём от гнезда на логической плате.

Подденьте только за радиатор или металлический каркас.

Отсоедините модем от экрана модема руками.

Шаг 32

Отключите RJ-11 кабель от конца модема.

При установке модема сначала убедитесь, что кабели микрофона и кабель данных дисплея проложены под местом установки модема.

Шаг 33

Удалите три крестовых винта 3 мм, крепящие кронштейн карты AirPort к каркасу.

Поднимите кронштейн карты AirPort вверх и выньте его из компьютера.

Шаг 34

Удалите два крестовых винта 3 мм, крепящие карту AirPort к логической плате.

Шаг 35

Используя лопатку, подденьте карту AirPort с конца, ближайшего к жёсткому диску, чтобы отделить её разъём от логической платы.

Подденьте только между металлическим каркасом и картой AirPort.

Шаг 36

Используйте лопатку, чтобы отсоединить два антенных кабеля от карты AirPort.

Удалите карту AirPort из компьютера и отложите её в сторону.

Шаг 37

Проложите антенные провода в обход: сверху радиатора, вокруг гнезда оперативной памяти и под оптическим приводом.

Снятие оптического привода для этого шага не требуется.

Шаг 38

Переверните компьютер.

Отключите кабель инвертора от логической платы и проложите его в обход металлического каркаса, при необходимости удаляя клейкую ленту.

Шаг 39

Переверните компьютер обратно.

Используйте чёрную пластиковую петлю, чтобы отключить кабель данных дисплея от логической платы.

Проложите в обход кабели микрофона и кабель данных дисплея от металлического каркаса, при необходимости удаляя клейкую ленту.

Шаг 40

Кабель, который вы собираетесь снять, очень хрупок — не тяните провода напрямую. Подденьте разъём, используя лопатку или маленькую плоскую отвёртку, если необходимо.

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлическим каркасом.

Проложите в обход кабели микрофона и кабель данных дисплея от металлического каркаса, при необходимости удаляя клейкую ленту.

Шаг 41

Поддерживая дисплей одной рукой, удалите по одному крестовому винту с каждой стороны шарнира (всего два винта).

Винты располагаются во внешних отверстиях с каждой стороны (в правильном отверстии видно резьбу).

Шаг 42

Поднимите дисплей и наклоните его назад, освободив от двух металлических выравнивающих штырей, удерживающих шарниры, и сдвиньте его от себя.

Убедитесь, что все кабели, соединяющие дисплей с компьютером, свободны перед полным снятием дисплея.

Шаг 43

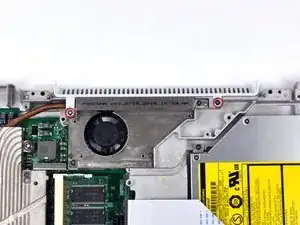

Удалите два винта с крестообразным шлицем, фиксирующие решётку петли к металлической раме.

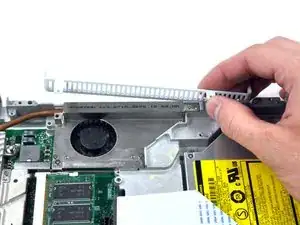

Поднимите решётку петли и извлеките её из компьютера.

Более длинный винт устанавливается с левой стороны.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
