Замена радиатора iBook G4 14" 1.42 GHz

Поверните винт блокировки батареи монетой на 90 градусов по часовой стрелке.

Вытащите батарею из компьютера.

Потяните защёлки клавиатуры (показаны жёлтым) на себя и поднимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не освобождается, используйте маленькую шлицевую отвёртку, чтобы повернуть винт блокировки клавиатуры (показан оранжевым) на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Ослабьте четыре серебристых винта Phillips, которые удерживают экран защиты оперативной памяти.

Эти винты не выкручиваются полностью. Винты зафиксированы в экране защиты оперативной памяти, чтобы предотвратить их потерю.

Снимите экран защиты оперативной памяти с компьютера.

Четыре фиксированных винта выйдут вместе с экраном защиты оперативной памяти.

Отсоедините кабель клавиатуры от платы логики, приподнимая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры перед установкой экрана защиты оперативной памяти.

Закройте дисплей и переверните компьютер.

Удалите три шестигранных винта с помощью отвёртки Torx T8.

Короткий винт находится по центру.

Снимите три резиновые ножки с нижнего корпуса с помощью плоского лопаточного инструмента или небольшой шлицевой отвёртки.

Удалите три недавно обнаруженных винта Phillips.

Под каждой демпферной накладкой находится по одному винту (всего три).

С помощью лопатки или небольшой шлицевой отвёртки подденьте три металлических кольца, в которых размещались резиновые демпферы.

Удалите два винта Phillips по обе стороны контактов батареи.

Глубоко вдохните. Трудные моменты ещё впереди, но нижний корпус действительно снимается.

Вдавите тонкие кромки нижнего корпуса вокруг отсека для батареи, согните их мимо защёлок, затем поднимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека для батареи есть паз, который фиксирует нижний корпус на месте. Используйте маленькую шлицевую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз из защёлок, удерживающих его.

Проведите лопаткой по шву между нижним и верхним корпусом на передней части компьютера, чтобы освободить защёлки нижнего корпуса. Поднимайте нижний корпус и по мере необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами расположены две защёлки: одна близко к переднему углу и одна рядом с выходным аудиопортом.

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и боковины нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не отщёлкнутся.

Может помочь лёгкое покачивание корпуса вверх и вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми крышками по обе стороны контактов батареи.

Удалите следующие 10 винтов с нижнего щитка:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижний щиток.

Удалите один винт Phillips, фиксирующий плату разъёма питания (DC-In).

Выведите плату разъёма питания под углом из её отсека.

Возможно, потребуется снять ленту, удерживающую кабель платы разъёма питания к корпусу.

Оторвите кабель разъёма питания от клея, приклеившего его к плате логики.

Отключите кабель разъёма питания от платы логики.

Помогает покачивание разъёма параллельно поверхности платы при лёгком натяжении для облегчения снятия.

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных винта Phillips 3 мм вокруг отсека батареи.

Три крестообразных винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвертка может помочь вынуть эти винты)

Один крестообразный винт Phillips 12 мм в нижнем правом углу.

Четыре крестообразных винта Phillips 14,5 мм.

Рекомендуем с этого момента положить компьютер на мягкую ткань, чтобы не повредить материнскую плату.

Переверните компьютер и откройте его.

Удалите 3 крестообразных винта Phillips с крайних частей области клавиатуры.

Короткий винт находится в нижнем левом углу. Левый угол отмечен синим «L» на фотографии и расположен справа.

Будьте особенно осторожны при отсоединении кабелей в следующих шагах. Никогда не тяните за сами кабели — используйте лопатку, чтобы отжать разъем прямо из его гнезда.

Поднимите верхнюю крышку и с помощью лопатки или пальца отсоедините разъем трекпада, спрятанный под белой пластиковый язычком.

Осторожно поднимайте верхнюю крышку, так как её защёлки всё ещё зацеплены за металлическую раму.

Гнёзда, прикреплённые к материнским платам большинства iBook, очень хрупкие и легко ломаются. При извлечении разъёмов из гнёзд проявляйте предельную осторожность.

Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый силовой кабель от логической платы. С помощью ногтей аккуратно подденьте разъем и выньте его из гнезда.

Аналогичным образом аккуратно отсоедините многоцветный кабель динамика от логической платы.

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов Phillips 3 мм.

Один крестообразный винт Phillips 3 мм.

Два крестообразных винта Phillips 4 мм.

При обратной сборке убедитесь, что винт возле левого шарнира проходит через петлю в кабеле данных дисплея, закрепляя кабель на верхней крышке.

Поднимите верхний экранный щиток с правой стороны, следя за верхним левым углом, который может зацепиться за металлическую рамку.

Удалите два крестообразных винта Phillips в углах модема.

Удалите два крестообразных винта Phillips в углах модема.

С помощью лопатки подденьте модем со стороны, ближе к карте AirPort, чтобы отделить его разъем от гнезда на логической плате.

Не поддёргивайте ничего, кроме радиатора или металлической рамки.

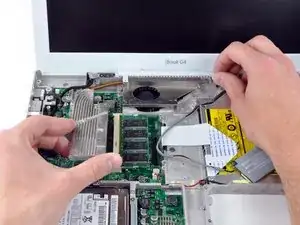

Отделите модем от защитного экрана модема вручную.

Отсоедините кабель RJ-11 от конца модема.

При установке модема убедитесь, что кабели микрофона и кабели данных дисплея проложены под местом, где будет располагаться модем.

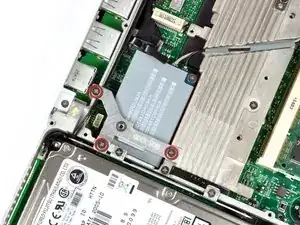

Удалите три крестообразных винта Phillips 3 мм, крепящие кронштейн карты AirPort к металлической раме.

Поднимите кронштейн крепления карты AirPort вверх и выньте его из компьютера.

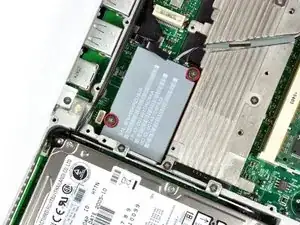

Удалите два крестообразных винта Phillips 3 мм, крепящие карту AirPort к логической плате.

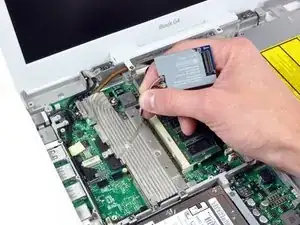

С помощью лопатки подденьте карту AirPort со стороны, ближе к жесткому диску, чтобы отделить её разъем от гнезда на логической плате.

Поддёгивайте только между металлической рамкой и картой AirPort.

Выведите кабели антенн AirPort поверх радиатора и отложите их в сторону.

Отсоединять антенные кабели от карты AirPort не обязательно.

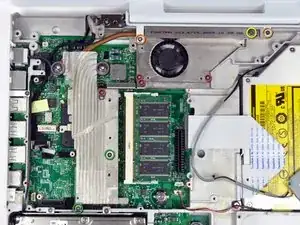

Удалите следующие 9 винтов и 2 гайки с радиатора:

Четыре крестообразных винта Phillips 3 мм вокруг вентилятора и кронштейна радиатора. Кронштейн также можно снять на этом этапе.

Один крестообразный винт Phillips 11,5 мм (слева) и один крестообразный винт Phillips 4,5 мм (справа) из пластиковых фиксаторов решетки шарнира.

Один крестообразный винт Phillips 4,5 мм в верхнем правом углу радиатора.

Два крестообразных винта Phillips 6 мм на нижнем левом углу и лицевой части радиатора.

Две гаечки с винтами 4 мм и прикрепленными пружинами по обеим сторонам радиатора.

Возможно, потребуется размягчить термопасту между логической платой и радиатором. Вы можете размягчить термокомпаунд с помощью фена. Перемещайте фен взад-вперёд над ребристой металлической частью радиатора. В этот момент радиатор должен легко отойти.

При необходимости используйте лопатку, чтобы поддеть радиатор с левой стороны вблизи жесткого диска.

Поднимая решетку шарнира прямо вверх правой рукой, поднимите радиатор левой рукой со стороны, ближе к жесткому диску, и выньте сборку радиатора из компьютера.

Решетка шарнира захвачена собранным экранным блоком/кожухом сцепления и может быть только частично поднята.
