Замена вентилятора iBook G4 14" 1.42 GHz

Поверните фиксирующий винт батареи на 90 градусов по часовой стрелке с помощью монеты.

Поднимите батарею и выньте её из компьютера.

Закройте дисплей и переверните компьютер крышкой вниз.

Удалите три гексагональных винта с помощью отвертки Torx T8.

Короткий винт находится посередине.

С помощью пластикового медиатора или небольшой плоской отвертки снимите три резиновые ножки с нижнего корпуса.

Удалите три вновь открывшихся винта Phillips.

Под каждой заглушкой находится по одному винту (всего три).

С помощью медиатора или небольшой плоской отвертки подденьте три металлические втулки, в которых размещались резиновые заглушки.

Удалите два винта Phillips по обе стороны контактов батареи.

Глубоко вдохните. Путь будет нелёгким, но нижний корпус действительно снимается.

Нажмите на тонкие кромки нижнего корпуса вокруг отсека батареи, отогните их мимо защёлок, затем поднимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, фиксирующий нижний корпус. С помощью небольшой плоской отвертки подденьте нижнюю кромку этого паза и потяните нижний корпус вверх, чтобы освободить паз из удерживающих его вкладок.

Проведите медиатором по шву между нижним и верхним корпусом в передней части компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Поднимайте нижний корпус и продолжайте использовать медиатор по мере необходимости, пока не услышите три отчётливых щелчка.

Продолжайте проводить медиатор вокруг переднего правого угла. На стороне с портами находятся две защёлки: одна ближе к переднему углу и одна возле порта звукового выхода.

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижнего корпуса. Вставьте медиатор в нижний корпус над оптическим приводом и проведите им к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и боковины нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь покачивание корпуса вверх-вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми наконечниками по обе стороны контактов батареи.

Удалите следующие 10 винтов с нижнего экрана (щитка):

Шесть винтов Phillips 3 мм

Три винта Phillips 7.5 мм

Один винт Phillips 14 мм

Снимите нижний экран.

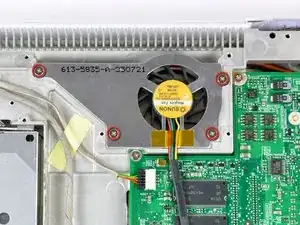

Удалите 4 винта Phillips, крепящие вентилятор к металлической раме.

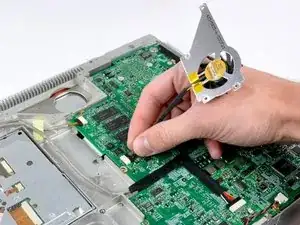

Поднимите вентилятор из отсека и отсоедините его разъём от логической платы, при необходимости снимая ленту.

Покачивание разъёма вперед-назад параллельно поверхности логической платы при лёгком натяжении может облегчить его снятие.
