Заменa логической платы Power Mac G4 M5183

Потяните за внешний зажим.

Опустите дверь до уровня вашей рабочей поверхности.

Перед работой с компьютером убедитесь, что он не подключен к источнику питания, затем коснитесь металлического предмета. Это разрядит статическое электричество, которое может повредить компьютер.

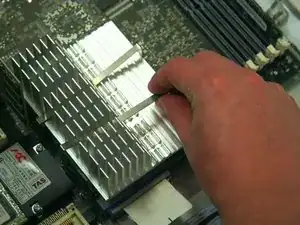

Используйте лопатку, чтобы снять зажимы с радиатора по горизонтали.

Полностью снимите зажимы, потянув вверх.

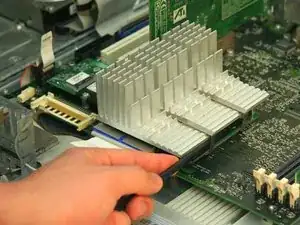

Удалите радиатор, потянув его вверх, от логической платы.

Найдите модули оперативной памяти.

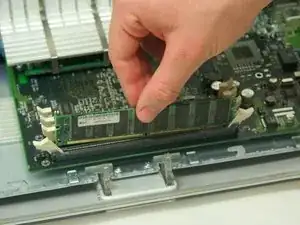

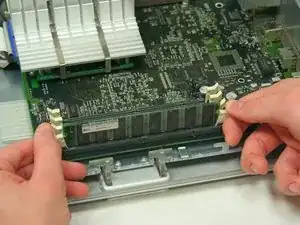

Потяните боковые вкладки наружу. Оперативная память вылетит из гнезда.

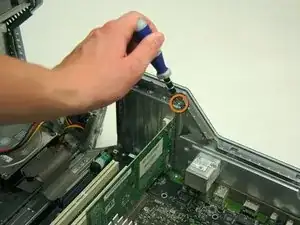

Удалите один винт с помощью отвертки Phillips #1.

Поднимите видеокарту и извлеките ее.

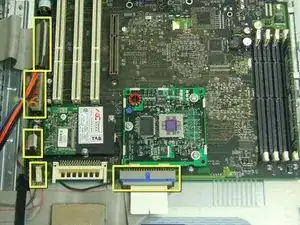

Удалите шесть указанных кабелей, прикрепленных к логической плате.

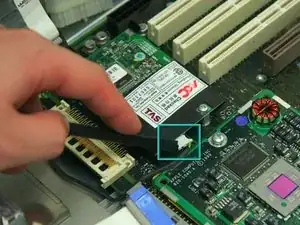

Используйте лопатку, чтобы удалить кабель модема, как указано.

Ослабьте 3 винта Phillips, которые видно под радиатором на плате процессора.

Осторожно извлеките плату процессора из материнской платы.

Удалите гайки с цилиндрическими головками на материнской плате, которые удерживали плату процессора.

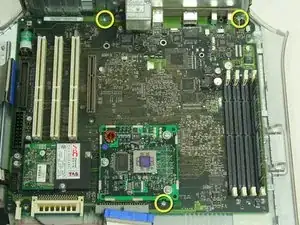

Отвинтите 3 винта Phillips #1 на материнской плате, как показано на иллюстрации 1.

Сдвиньте логическую плату примерно на четверть дюйма, чтобы освободить ее от трех фиксирующих штифтов.

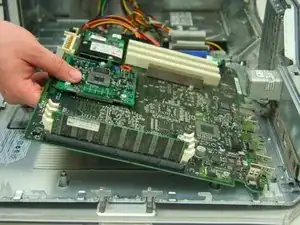

Потяните вверх и наружу, чтобы полностью удалить логическую плату.
