Замена радиатора iMac Intel 21.5" EMC 2638

Когда петля свободна, iMac будет неуравновешен и с ним будет неудобно работать. Ремонт с клином для обслуживания iMac быстрый и простой, но может быть выполнен и без него.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы сложить его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым паяным соединениям на задней стороне блока питания. Держите плату только за кромки.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для вскрытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для вскрытия iMac не позволит вам протолкнуть колесо слишком глубоко. Если вы используете другой инструмент, вставляйте его не глубже 3/8". В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатите его вдоль зазора, и он разрежет вспененный клей по центру.

Всегда давите ручкой позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Проведите инструмент вверх по левой стороне дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вы захотите несколько раз провести инструментом по уже разрезанному участку, чтобы убедиться, что клей как можно лучше отделён.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз по правой стороне дисплея.

Доведите инструмент до низа правой стороны дисплея.

На этом этапе рекомендуется пройти инструментом вокруг всего дисплея ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент для вскрытия разрезал большую часть клея, дисплей всё ещё частично приклеен к корпусу. Пластиковая карточка потребуется, чтобы освободить оставшийся клей.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, подденьте пластиковую карточку между дисплеем и рамой.

Будьте осторожны и не вставляйте пластиковую карточку глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карточку вбок, чтобы создать зазор между дисплеем и рамой.

Двигайтесь медленно и не допускайте чрезмерного напряжения стекла дисплея — достаточно зазора примерно 1/4".

Сдвиньте карточку к центру дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Снова подденьте пластиковую карточку в верхнем правом углу и оставьте её там, чтобы клей не слипся повторно.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамой рядом с верхним левым углом iMac.

Осторожно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамой.

Как и с другой стороны, поворачивайте медленно, чтобы клей успел отделиться, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова останавливаясь прямо перед камерой iSight.

Защёлкните пластиковую карту обратно в верхний левый угол.

Вставив обе пластиковые карты, как показано у углов, аккуратно поворачивайте карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые, кажется, застряли и не разделяются, прекратите кручение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели передачи данных и питания дисплея всё ещё подключены к плате.

Удерживая дисплей одной рукой, другой рукой отключите кабель питания дисплея.

Поднимите дисплей достаточно, чтобы получить удобный доступ к разъёму, но не настолько, чтобы растянуть кабели и создать напряжение в их соединениях (примерно 8").

Используйте кончик лопатки, чтобы отогнуть металлическую защёлку на разъёме кабеля передачи данных дисплея.

Осторожно вытяните кабель передачи данных дисплея из его гнезда на плате.

Убедитесь, что вы тянете разъём кабеля передачи данных дисплея строго перпендикулярно из его гнезда.

Поднимите дисплей в почти вертикальное положение.

В этот момент вдоль нижней части дисплея всё ещё остаётся полоса клея, которая удерживает дисплей на рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания (обведено красным).

Возьмите за маленькую язычок на конце одной из полос клея внизу дисплея и потяните клей к верхней части iMac, чтобы снять его.

Повторите этот шаг с другой полосой клея и удалите её.

Если какая‑либо полоса клея порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей с рамки и извлеките его из iMac.

Возможно, придётся медленно поднимать с одной стороны, чтобы отлепить от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла.

При сборке обратитесь к нашему руководству по клею для дисплея, чтобы установить новый клей.

Удалите следующие пять винтов Phillips, удерживающих нижнюю опорную скобу на месте:

Четыре винта 3.2 мм

Один винт 1.7 мм

По крайней мере на некоторых машинах EMC 2544 все пять винтов одинакового размера.

Вам может понадобиться отлепить клей вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу с корпуса iMac.

Используйте лопатку, чтобы ослабить разъём кабеля правого динамика от его гнезда на плате.

Полезно надавливать вниз на обе короткие стороны разъёма, чтобы «пошагово» извлечь его из гнезда. Берегите углы разъёмов — они легко ломаются.

Потяните разъём вниз, чтобы вынуть его из гнезда.

Удалите два винта T10 длиной 10.0 мм, крепящие правый динамик к задней крышке.

Вставьте кончик лопатки между правым динамиком и антенной кабелем, который проложен в правой стороне динамика.

Проведите лопаткой вдоль правой стороны динамика, чтобы вытащить антенный кабель из его канала в правом динамике.

Поднимите правый динамик строго вверх и извлеките его из iMac.

Динамик плотно зажат в задней крышке, поэтому может помочь наклонять динамик из стороны в сторону при вытягивании вверх.

Удалите следующие винты, закрепляющие кронштейн жёсткого диска в задней крышке:

Два винта T10 Torx длиной 21 мм с левого кронштейна жёсткого диска.

Один винт T10 Torx длиной 9 мм.

Один винт T10 Torx длиной 27 мм.

Снимите левый и правый кронштейны жёсткого диска с iMac.

Следующие несколько шагов приближают ваши руки к оголённой стороне блока питания. Не касайтесь лицевой стороны блока питания или каких‑либо оголённых припоя. Прикасаясь, вы рискуете получить удар высоким напряжением от множества больших конденсаторов, подключённых к плате.

Используйте наконечник лопатки, чтобы нажать по обеим сторонам разъёма кабеля кнопки питания и аккуратно вывести его из гнезда, сдвигая по очереди.

Используйте наконечник лопатки, чтобы нажать по обеим сторонам разъёма управляющего кабеля блока питания и аккуратно вывести его из гнезда, сдвигая по очереди.

Удалите два винта Torx T10 длиной 7,2 мм, крепящих блок питания к задней крышке корпуса.

В более новых моделях iMac это винты Torx T8 длиной 7,2 мм.

При сборке будьте осторожны, чтобы не зажать провод кнопки питания за платой.

Работая с блоком питания, будьте очень осторожны и не касайтесь выводов конденсаторов или каких‑либо оголённых припойных соединений на задней стороне блока питания. Держите плату только за кромки.

Наклоните блок питания вперёд.

Подтяните блок питания слегка вверх и наружу из задней крышки корпуса.

Поверните блок питания против часовой стрелки, подняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы он освободил стойки винтов на задней крышке корпуса.

Проверните блок питания вперёд и извлеките его из выемки в задней крышке корпуса.

Не пытайтесь полностью вынуть блок питания из iMac пока — он всё ещё подключён к логической плате.

Будьте очень осторожны и не касайтесь выводов конденсаторов или каких‑либо оголённых припойных соединений на задней стороне блока питания. Держите плату только за кромки.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за логической платой.

Сожмите защёлку на задней стороне разъёма кабеля постоянного тока и вытяните его прямо из гнезда на задней стороне логической платы.

В следующих нескольких шагах может быть удобнее положить iMac на заднюю панель.

Используйте плоский конец лопатки, чтобы нажать защёлку на стороне разъёма кабеля сетевого входа внутрь.

Удерживая защёлку лопаткой, захватите кабель сетевого входа и вытяните разъём прямо из гнезда.

Удалите блок питания из iMac.

Аккуратно потяните разъём кабеля вентилятора прямо от его гнезда на логической плате.

Удалите три винта с винтовой плечевой частью Torx T10 длиной 12,3 мм, крепящие вентилятор к задней крышке корпуса.

Удалите вентилятор из iMac.

Поднимите жёсткий диск с края, ближайшего к логической плате, и слегка вытащите его из выемки.

Жёсткий диск подключён одним комбинированным кабелем питания/данных SATA — не пытайтесь полностью удалить его из iMac пока.

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и данных SATA, аккуратно поддевая его большой пластиковый разъём от жёсткого диска.

Удалите узел жёсткого диска из iMac.

Удалите один винт Torx T10 длиной 7,2 мм, крепящий лоток жёсткого диска к задней крышке корпуса.

Удалите лоток жёсткого диска из задней крышки корпуса.

Нажмите на каждую сторону разъёма кабеля левого динамика наконечником лопатки и аккуратно выведите его из гнезда, сдвигая по очереди.

При необходимости используйте пинцет, чтобы аккуратно отслоить ленту, закрепляющую кабель левого динамика на кабеле SATA питания/данных.

Эту ленту нужно удалять только если вы снимаете левый динамик.

Выведите кабель левого динамика из зажимного клипа в задней части корпуса, потянув его прямо вверх.

Аналогичным образом поднимите комбинированный кабель SATA данных/питания вверх из зажимного клипа.

Используйте плоскую кромку лопатки, чтобы приподнять металлическую фиксирующую планку разъёма кабеля камеры iSight.

Выньте кабель камеры iSight прямо из гнезда на плате.

Не прикладывайте чрезмерную силу. Это деликатный разъём, который легко повредить.

Используйте плоскую кромку лопатки, чтобы отсоединить каждый из четырёх антенных разъёмов от карты AirPort/Bluetooth.

Запомните исходное положение каждого разъёма при повторном подключении кабелей.

Используйте плоскую кромку лопатки, чтобы выдёрнуть разъём кабеля разъёма наушников из его гнезда на плате.

Сдвиньте кабель слегка вправо, чтобы он не мешал при снятии платы.

Снимите следующие винты, крепящие воздуховод к заднему корпусу:

Два винта T8, 6.3 мм

Два винта T8, 4.7 мм

Снимите четыре винта T10, 7.2 мм, крепящие плату к заднему корпусу.

Наклоните верхнюю часть платы от заднего корпуса.

Поднимите плату прямо вверх и выньте её из iMac.

Платы ввода/вывода внизу основной платы представляют наибольшую сложность. Рекомендуется тянуть осторожно, чтобы избежать повреждений.

При установке платы следите за правильной выравниванием внешних портов. Плата может стоять криво, даже если все винты закреплены.

Используйте USB-накопитель и/или сетевой кабель, чтобы убедиться, что плата установлена правильно, пока вы закручиваете винты.

Возьмитесь за разъём питания жёсткого диска и аккуратно выньте его из гнезда на плате.

Разъём данных SATA имеет защёлку, которую нужно нажать для снятия.

Нажимая на защёлку большим пальцем, поднимите и отсоедините разъём данных SATA из его гнезда на плате.

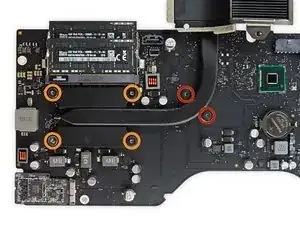

Следующие винты крепят радиатор к плате:

Снимите два винта T8 с торца радиатора у выходного отверстия.

Ослабьте, но не снимайте, четыре удерживающих винта T8, закрепляющих радиатор на стороне процессора.

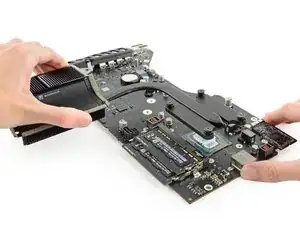

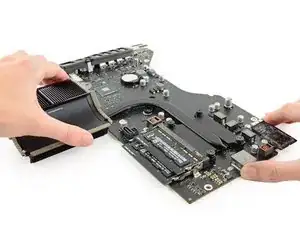

Медленно поднимите и снимите радиатор с платы.

При сборке iMac снова используйте наше руководство по нанесению термопасты, чтобы заново нанести термопасту.
