Замена камеры iSight в iMac Intel 21.5" EMC 2638

Когда петля свободна, iMac будет неуравновешен и с ним будет трудно работать. Ремонт быстро и просто выполнять с подкладкой для обслуживания iMac, но его можно выполнить и без неё.

Если вы используете картонную подкладку для обслуживания iFixit, следуйте инструкциям по сборке, чтобы сложить её.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым оголённым паяным точкам на задней стороне блока питания. Держите плату только за кромки.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не позволит вам вставить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный вред.

Используйте инструмент как роликовый нож для пиццы — катите его вдоль зазора, и он перережет пенный клей по центру.

Всегда нажимайте, держа ручку позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Прокатите инструмент вверх вдоль левой стороны дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вы захотите прогнать инструмент туда и обратно по уже перерезанным участкам несколько раз, чтобы убедиться, что клей максимально отделён.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Завершите проталкивание инструмента до нижней части правой стороны дисплея.

На этом этапе рекомендуется ещё раз обойти инструментом весь дисплей, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и осторожно, чтобы не повредить стекло дисплея — вам нужно сделать зазор примерно 1/4".

Сдвиньте карту в сторону центра дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Снова задвиньте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не слипся заново.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Аккуратно поверните карту вверх, немного увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, вращайте медленно, давая клею время отделиться, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту к центру, снова останавливаясь непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано у углов, аккуратно поверните карты в сторону, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея по‑прежнему подключены к плате логики.

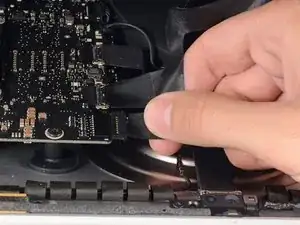

Держа дисплей одной рукой, другой рукой отключите кабель питания дисплея.

Поднимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не настолько, чтобы растянуть кабели и нагружать их соединения (примерно 8").

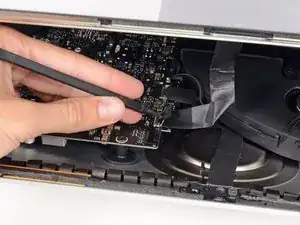

Используйте наконечник лопатки, чтобы отогнуть металлическую фиксирующую планку на кабеле передачи данных дисплея.

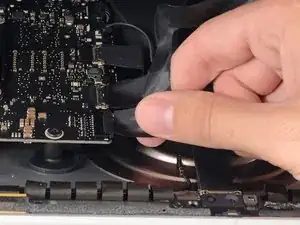

Осторожно вытяните кабель передачи данных дисплея из его гнезда на плате логики.

Убедитесь, что вы вытягиваете разъём кабеля передачи данных дисплея строго прямо из гнезда.

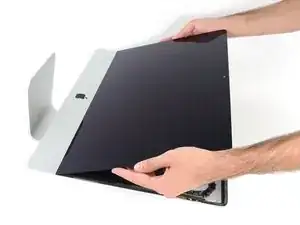

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея всё ещё остаётся полоска клея, которая удерживает дисплей к рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

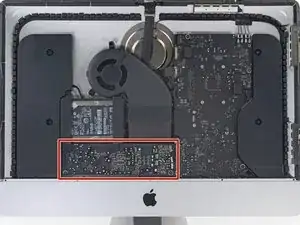

Будьте крайне осторожны, чтобы не касаться выводов конденсатора или любых оголённых паяных соединений на задней стороне блока питания (обведено красным).

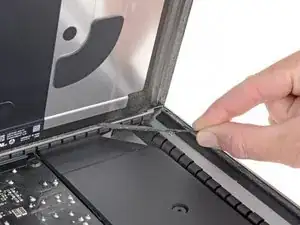

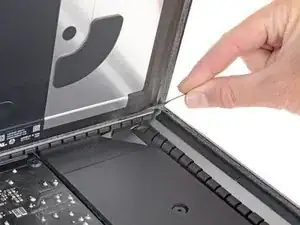

Возьмите за маленькую язычок на конце одной из нижних клейких полос дисплея и потяните клей в сторону верха iMac, чтобы удалить его.

Повторите этот шаг с другой клейкой полосой и удалите её.

Если любая клейкая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

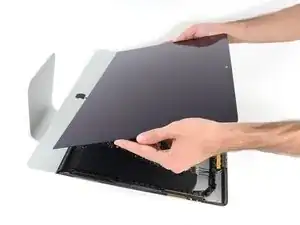

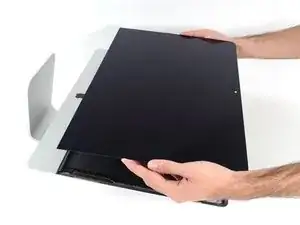

Поднимите дисплей от рамки и снимите его с iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы оторвать дисплей от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

При сборке переходите к нашему руководству по клею для дисплея, чтобы установить новый клей.

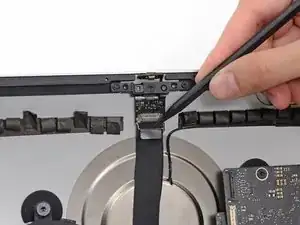

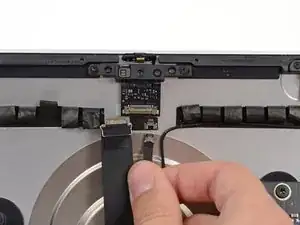

Используйте наконечник лопатки, чтобы отогнуть металлическую фиксирующую планку на кабеле камеры iSight вниз.

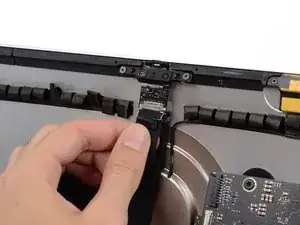

Осторожно вытяните кабель камеры iSight прямо вниз из его гнезда на плате камеры.

Убедитесь, что вы снимаете только разъём iSight — разъём микрофона находится на отдельной ветви кабеля.

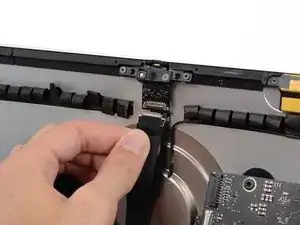

Отключите кабель микрофона от его гнезда на плате камеры, аккуратно потянув прямо вниз.

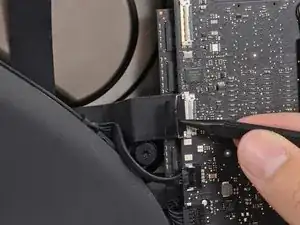

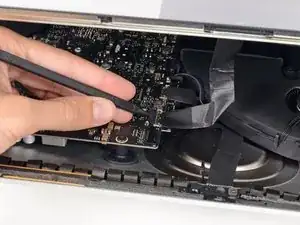

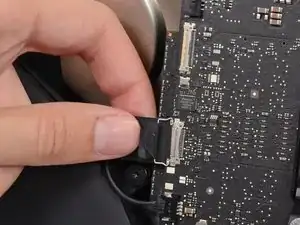

Используйте наконечник лопатки, чтобы отогнуть металлическую фиксирующую планку на кабеле камеры iSight, расположенную на плате логики, вверх.

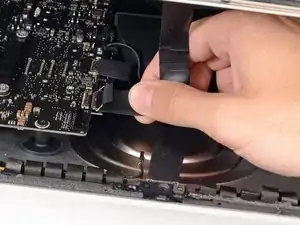

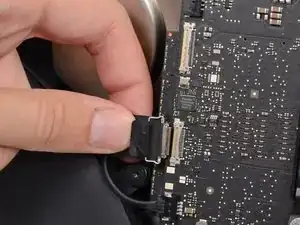

Оттяните кабель камеры iSight прямо от его разъёма на плате логики.

Не прикладывайте чрезмерную силу. Это деликатный разъём, который легко повредить.

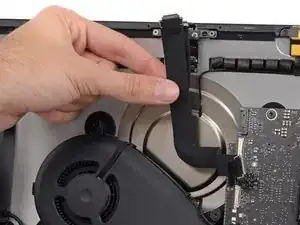

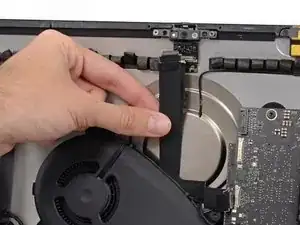

Отклейте и удалите кабель камеры iSight с задней оболочки корпуса.

Если кабель трудно отодрать от клея, который фиксирует его на задней оболочке, используйте лопатку, чтобы поддеть и освободить его.

Удалите два винта T5 Torx длиной 4,3 мм, которые крепят плату камеры к верхней части задней оболочки.

При сборке будьте аккуратны, **не** перетягивайте эти винты. У них большие плечи, и они не прижмут плату камеры плотно к задней оболочке.

Поднимите и снимите сборку камеры с iMac.
