Замена радиатора GPU iMac Intel 21.5" EMC 2389

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac экраном вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или мусора — они могут поцарапать переднюю стеклянную панель iMac. Рекомендуется положить между iMac и рабочей поверхностью полотенце.

Ослабьте три винта с крестовой головкой, крепящие сервисную крышку к нижнему краю iMac.

Все три винта останутся закреплёнными в сервисной крышке.

Снимите сервисную крышку.

Осторожно вытяните чёрную пластиковую защёлку для оперативной памяти из разъёма.

Оттяните чёрную пластиковую защёлку от нижнего края iMac, чтобы извлечь модуль(и) с этой стороны отсека оперативной памяти.

Для этого может понадобиться небольшое усилие.

Выньте старый(е) модуль(и) оперативной памяти из их слотов в отсеке и отложите в сторону.

Повторите действия предыдущих шагов, чтобы вынуть модуль(и) оперативной памяти с другой стороны отсека.

При установке новых модулей оперативной памяти важно правильно ориентировать их.

Убедитесь, что небольшой вырез на каждом модуле оперативной памяти (показан на первой фотографии) совпадает с выступом в каждом слоте оперативной памяти (показан на второй фотографии).

В вашем iMac четыре слота для оперативной памяти. Вставляйте каждый модуль горизонтально в свой слот. Это предотвратит застревание модулей между соседними слотами.

После правильной ориентации аккуратно полностью вставьте модули в iMac и с помощью больших пальцев плотно прижмите их в разъёмы.

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите по одной присоске возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким прижимом присоски к стеклу поднимите подвижную ручку до тех пор, пока она не станет параллельна второй ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоски мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой стороне дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана — любой пыль или отпечатки пальцев, оказавшиеся внутри, будут сильно заметны при включённом устройстве.

Удалите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии — крупные планы каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, чтобы вывести его из внешнего корпуса.

Не поднимайте слишком сильно. К плате логики прикреплено несколько кабелей.

Отключите разъём кабеля вертикальной синхронизации от его гнезда на плате управления подсветкой в верхнем левом углу iMac.

Поверните дисплей в сторону наружного корпуса настолько, чтобы отсоединить кабель питания подсветки от платы управления подсветкой.

Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно потянув разъём из гнезда (в сторону нижнего края iMac).

Разъём кабеля данных дисплея имеет проволочный фиксатор. Освободите защёлку разъёма, повернув пластиковую защёлку так, чтобы она указывала вверх. (Это не вытягивающаяся язычковая защёлка.)

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не тяните за кабель данных дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно лицевой поверхности платы логики.

Отключите разъём кабеля термодатчика ЖК-дисплея от его гнезда на плате логики.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не зажевались.

Удалите следующие четыре винта:

Один винт Torx T10 9.3 мм с большой головкой

Три винта Torx T10 9.3 мм с обычной головкой

Оттяните разъем термического датчика оптического привода к верхнему краю iMac, чтобы отсоединить его от гнезда на плате логики.

Поднимите внутренний край оптического привода и проведите его разъем мимо рамки GPU, прикрепленной к плате логики.

Осторожно снимите оптический привод с установочных штифтов с правой стороны внешнего корпуса, чтобы освободить место для отсоединения кабеля привода.

Позвольте оптическому приводу повиснуть вниз, пока вы выводите разъем термического датчика привода из-за радиатора GPU.

Отсоедините кабель оптического привода, потянув его разъем от привода.

Удалите оптический привод из iMac.

Не забудьте при установке второго жесткого диска также перенести термический датчик с оптического привода на корпус.

Удалите один винт Torx T10 длиной 13 мм, крепящий вентилятор оптического привода к внешнему корпусу.

Снимите вентилятор оптического привода со штифтов, прикрепленных к внешнему корпусу.

Вытащите разъем вентилятора оптического привода из его гнезда на плате логики.

Удалите вентилятор оптического привода из iMac.

В последующих шагах вы отсоедините следующие кабели:

Плата SD и микрофон

Левый/правый динамик

Антенна Wi‑Fi

Bluetooth/датчик окружающего освещения/камера/левый датчик температуры, датчик температуры жесткого диска и вентилятор жесткого диска

Вентилятор ЦП/датчик окружающей температуры и кнопка питания

ИК‑датчик

Оттяните разъем кабеля микрофона к верхнему краю iMac, чтобы отсоединить его от платы логики.

Вытяните кабель платы SD из его гнезда на плате логики.

Отсоедините кабели левого и правого динамиков, потянув их разъемы в правую сторону iMac.

Используйте плоский конец лопатки, чтобы поддеть оба разъема антенн AirPort и приподнять их из гнезд на плате AirPort.

Серый кабель подключается к гнезду слева, а черный — к гнезду справа.

Отсоедините вентилятор жесткого диска, потянув его разъем к верхнему краю iMac.

Вытяните кабель термического датчика жесткого диска из его гнезда и потяните к верхнему краю iMac, чтобы отсоединить его от платы логики.

Используйте большие пальцы с обеих сторон разъема Bluetooth/датчика освещенности/камеры/левого датчика температуры, чтобы сдвинуть его к верхнему краю iMac и вынуть из гнезда на плате логики.

Потяните разъем вентилятора ЦП/датчика окружающей температуры к нижнему левому краю iMac и выньте его из гнезда на плате логики.

Потяните разъем кнопки питания к нижнему левому углу iMac, чтобы отсоединить его от гнезда на плате логики.

Снимите кусочек ленты, закрывающий кабель ИК‑датчика.

Используйте большие пальцы, чтобы выдавить разъем ИК‑датчика из его гнезда и сдвинуть его к верхнему краю iMac.

Вытащите плату ИК‑датчика из-за передней части внешнего корпуса.

Удалите ИК‑датчик и отложите в сторону.

Удалите следующие семь винтов:

Два винта Torx T10 длиной 7 мм

Один винт Torx T10 длиной 30 мм

Два винта Torx T10 длиной 25 мм

Два винта Torx T10 длиной 21 мм

Будьте осторожны, чтобы не прикасаться к паяным соединениям на обратной стороне блока питания. Конденсаторы могут оставаться заряженными и представлять опасность удара током.

Удалите следующие четыре винта:

Один винт Torx T10 с крупной резьбой длиной 9,3 мм

Один винт Torx T10 с крупной резьбой длиной 25 мм

Два винта длиной 22 мм с мелкой резьбой

Оттяните верхний правый и нижний левый углы блока питания от задней панели, чтобы вывести монтажные стойки блока питания из посадочных отверстий.

Аккуратно извлеките блок питания из внешнего корпуса и поверните его, чтобы обнажить фиксатор кабеля, как показано, следя за тем, что кабели DC-out и AC-in по‑прежнему соединяют его с iMac.

Отключите кабель DC-out, нажав на замок на разъёме и одновременно оттянув разъём от гнезда на блоке питания.

Когда защёлка освободит гнездо, оттяните разъём DC-in от блока питания.

Отключите кабель AC-In, нажав на фиксатор и оттянув разъём от его гнезда.

Удалите блок питания из внешнего корпуса.

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Отключите кабель аудиопорта, оттянув его разъём от передней панели платы логики.

Если присутствует, отклейте ленту, фиксирующую SATA‑кабель жёсткого диска к плате логики.

Нажмите на фиксатор и аккуратно вытяните кабель DC‑In из его гнезда на задней части платы логики.

Будьте осторожны, чтобы не повредить гнездо на плате логики: аккуратно вытяните SATA‑кабель данных жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы кабели не застряли.

При повторной установке платы логики перед затяжкой винтов убедитесь, что в наружный USB‑порт вставлены кабель mini DisplayPort и USB‑кабель, чтобы обеспечить правильное выравнивание.

Снимите полосу ленты, фиксирующую кабель термодатчика GPU к плате логики.

Удалите следующие три винта:

Один винт T10 Torx длиной 4,2 мм

Два винта T8 Torx длиной 5 мм

Хватайте разъём кабеля термодатчика GPU и тяните его прямо вверх и из гнезда на плате логики.

Не вытягивайте разъём за провода.

Немного приподнимите радиатор GPU и вытащите плату GPU из её гнезда на плате логики.

Удалите четыре винта T8 Torx длиной 6,5 мм, фиксирующие радиатор GPU к GPU.

Возможно, потребуется использовать отвёртку #1, чтобы удерживать гнёзда на радиаторе GPU неподвижно при отворачивании винтов T8 Torx.

Снимите зажимную планку с задней стороны GPU.

Снимите GPU с радиатора GPU.

Перед повторной установкой радиатора нанесите новый слой теплопроводящей пасты на поверхность GPU (область, выделенная красной рамкой). Наше руководство по теплопроводящей пасте делает это просто.

Перед нанесением новой пасты и установкой нового GPU на радиатор используйте плоский край лопатки, чтобы собрать термопасту VRAM ближе друг к другу, чтобы она лучше контактировала с модулями VRAM при установке GPU.

Не используйте теплопроводящую пасту на чипах VRAM (чёрных прямоугольниках вокруг GPU). Чипы VRAM короче GPU и поэтому требуют тепловых прокладок для контакта с элементом охлаждения. Замена прокладок пастой приведёт к перегреву карты и может её повредить.

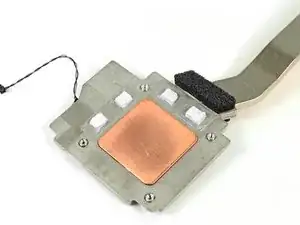

Остаётся радиатор GPU.
