Замена крышки антенны MacBook Pro 15" Core 2 Duo модель A1211

Замените косметически повреждённую крышку антенны, следуя этому руководству.

Шаг 1

Сдвиньте обе защёлки фиксации аккумулятора пальцами от аккумулятора и выньте аккумулятор из компьютера.

Шаг 2

Снимите три одинаковых винта с крестообразным шлицем (Phillips) с крышки отсека оперативной памяти.

Шаг 3

Поднимите крышку отсека памяти, чтобы захватить её, затем сдвиньте к себе, оттянув от корпуса.

Шаг 4

Снимите два винта Phillips длиной 2,8 мм в отсеке аккумулятора рядом с защёлкой.

Шаг 5

Снимите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Шаг 6

Снимите четыре винта Phillips длиной 3,2 мм на стороне с портами.

Шаг 7

Поверните компьютер на 90 градусов и снимите два винта Phillips длиной 3,2 мм с задней панели компьютера.

Шаг 8

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips длиной 3,2 мм с боковой стороны компьютера.

Шаг 9

Не дергайте верхнюю панель резко. Панель соединена с платой логики с помощью ленточного кабеля.

Поднимите заднюю часть панели и проведите пальцами вдоль боков, освобождая панель. Когда боковые части будут освобождены, возможно, придётся покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели (есть скрытые пластиковые защёлки, которые нужно отщёлкнуть).

Шаг 10

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удалив ленту.

Снимите верхнюю панель.

Шаг 11

Отключите три антенные кабеля, подключенные к карте AirPort Extreme.

Apple пометила места подключения антенных кабелей цветовой маркировкой — убедитесь, что вы ориентируетесь на неё при повторном подключении кабелей антенн.

Шаг 12

Выведите антенные кабели AirPort из канала в левом динамике.

Шаг 13

Отключите кабель iSight от платы логики, сдвинув кабель влево и вынув из разъёма.

Шаг 14

Отключите кабель инвертора от платы логики, поддев кабель лопаткой и поднимая вверх.

Шаг 15

Отключите кабель передачи данных дисплея от платы логики, потянув вбок.

Шаг 16

Снимите серебристый винт T6 Torx, который фиксирует заземляющую петлю кабеля передачи данных дисплея к корпусу.

Шаг 17

Поддержите дисплей одной рукой и снимите следующие 3 винта:

Два серебристых винта T6 Torx длиной 9,5 мм с резьбой по части длины внутри петель дисплея.

Один серебристый винт T6 Torx длиной 9,5 мм с резьбой по всей длине на внешней стороне левой петли.

Шаг 18

Возьмитесь за сборку дисплея с обеих сторон и поднимите её вверх и выньте из компьютера.

Шаг 19

Снимите два винта Phillips длиной 5 мм в нижних левых и правых углах дисплея (всего два винта).

Шаг 20

Вставьте плоский конец лопатки перпендикулярно лицевой панели дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продвигайтесь вдоль левого края дисплея, пока задняя рамка равномерно не отделится от передней.

Шаг 21

Вставьте плоский конец лопатки перпендикулярно лицевой панели дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продвигайтесь вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней.

Шаг 22

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке рядом с отверстиями под винты в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости увеличьте зазор между нижним краем задней рамки и крышкой сцепления, пока обе детали полностью не разделятся.

Шаг 23

Поднимите заднюю рамку за её нижний край и отведите её от узла дисплея, чтобы отделить верхний край.

Снимите заднюю рамку дисплея с узла дисплея.

Шаг 24

Инвертор дисплея — очень тонкая и хрупкая печатная плата, которая легко ломается. Обращайтесь с ней осторожно.

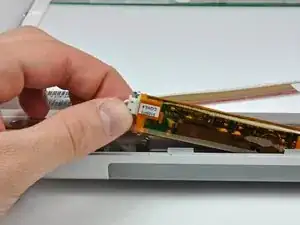

Осторожно извлеките плату инвертора из крышки сцепления.

Шаг 25

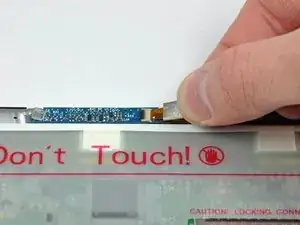

Отключите подсветку ЖК от инвертора, потянув её разъём от платы инвертора.

Шаг 26

Будьте внимательны, чтобы не натянуть заземляющую петлю кабеля инвертора — это очень тонкий и хрупкий провод.

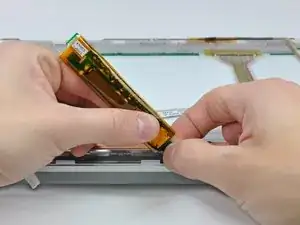

Отключите кабель инвертора, потянув его разъём от гнезда на инверторе.

Шаг 27

Снимите кусочки жёлтой каптоновой ленты с нижнего левого угла дисплея.

Отделите три зелёные заземляющие ленты антенны от медной ленты вдоль нижнего края ЖК.

Клей, скрепляющий эти ленты с дисплеем, очень сильный. Режущий инструмент с краем поможет отделить клей при отклеивании лент.

Снимите кусочек ленты, фиксирующий кабель камеры к ЖК.

Шаг 28

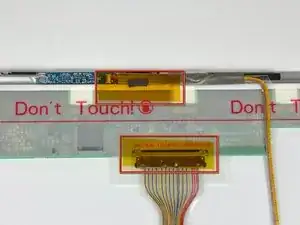

Снимите кусочки ленты, закрывающие разъёмы кабеля данных дисплея и кабеля камеры.

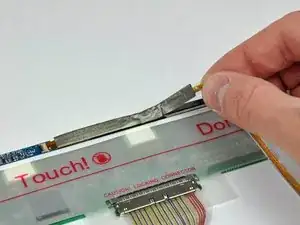

Осторожно отклейте кабель камеры от поролоновой ленты вдоль верхнего края ЖК.

Шаг 29

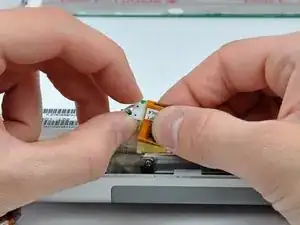

Аккуратно потяните кабель камеры от его гнезда на плате камеры.

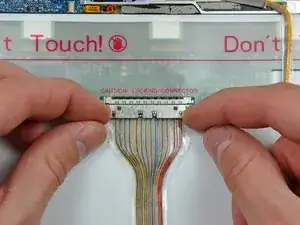

Оттяните разъём кабеля данных дисплея от его гнезда на ЖК.

Тяните оба кабеля параллельно плоскости платы логики.

Шаг 30

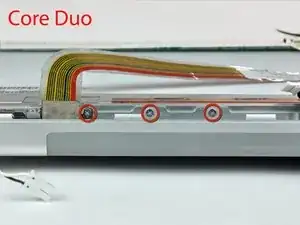

Если у вас машина с Core Duo, смотрите изображение 1 и снимите три винта с крестообразным шлицем, крепящие узел сцепления к нижнему краю передней рамки дисплея рядом с кабелем данных дисплея.

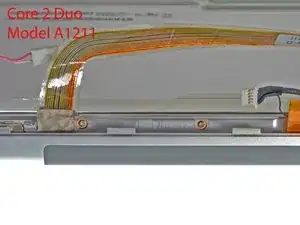

Если у вас машина Core 2 Duo Model A1211, смотрите изображение 2 и снимите два винта с крестообразным шлицем, крепящие узел сцепления к нижнему краю передней рамки дисплея рядом с кабелем данных дисплея.

Шаг 31

Снимите маленький винт с крестообразным шлицем, расположенный за кабелем данных дисплея.

Сдвиньте небольшую прямоугольную стальную скобу, чтобы снять её с правого шарнира сцепления.

Если у вас Core 2 Duo Model A1211, стальной скобы нет. Просто снимите винт и продолжайте к следующему шагу.

Шаг 32

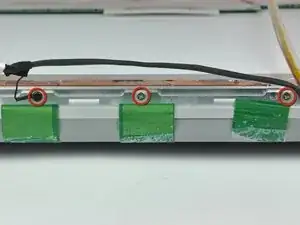

Снимите три винта с крестообразным шлицем, прикрепляющие узел сцепления к нижнему краю передней рамки дисплея.

Заземляющая петля кабеля инвертора — очень тонкий и хрупкий провод. Работайте аккуратно.

Шаг 33

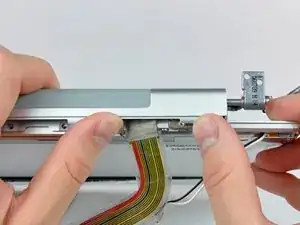

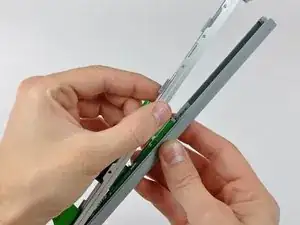

Оттолкните открытый край крышки сцепления от левого шарнира сцепления, чтобы отщёлкнуть её с защёлок, соединяющих эти две части.

При необходимости повторите этот процесс для правой стороны узла сцепления.

Снимите узел сцепления с передней рамки дисплея.

Шаг 34

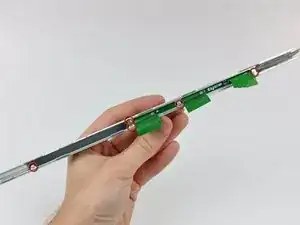

Снимите пять маленьких винтов с крестообразным шлицем, крепящих пластиковую крышку антенны к внутренней части крышки сцепления.

Шаг 35

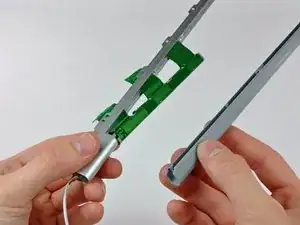

Снимите крышку антенны с крышки сцепления, стараясь не повредить кабели антенны.

Заключение

Для сборки устройства снова выполните эти инструкции в обратном порядке.
