Замена антенных кабелей MacBook Pro 15" Core 2 Duo модель A1211

Сдвиньте оба фиксирующих язычка батареи от батареи пальцами и извлеките батарею из компьютера.

Удалите три одинаковых винта Phillips с крышки отсека памяти.

Поднимите крышку отсека памяти достаточно, чтобы схватиться за неё, и сдвиньте её к себе, отводя от корпуса.

Удалите два винта Phillips 2.8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx 10 мм по обоим сторонам слота оперативной памяти.

Четыре винта Phillips 14.5 мм вдоль петли.

Удалите четыре винта Phillips 3.2 мм на стороне корпуса с портами.

Поверните компьютер на 90 градусов и удалите два винта Phillips 3.2 мм с задней части корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта Phillips 3.2 мм с боковой стороны корпуса.

Не срывайте верхнюю панель резко. Панель соединена с логической платой шлейфом.

Поднимите заднюю часть панели и проведите пальцами вдоль боков, освобождая панель по ходу. После освобождения боков может потребоваться покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели (есть скрытые пластиковые защёлки).

Отключите шлейфы трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю панель.

Отключите три антенных кабеля, присоединённых к карте Airport Extreme.

Apple предусмотрела маркировку, показывающую, куда подключается каждый кабель по цвету — учтите это при повторном подключении антенных кабелей.

Выведите антенные кабели Airport из их канала в левом динамике.

Отключите кабель iSight от логической платы, сдвинув кабель влево и вынув его из разъёма.

Отключите кабель инвертора от логической платы, поддев кабель лопаткой и приподняв вверх.

Отключите кабель передачи данных дисплея от логической платы, потянув вбок.

Снимите серебристый винт T6 Torx, фиксирующий контур заземления кабеля передачи данных дисплея к корпусу.

Поддерживайте дисплей одной рукой, снимая следующие 3 винта:

Два серебристых винта T6 Torx 9.5 мм с резьбой только на части вала с внутренней стороны петель дисплея.

Один серебристый винт T6 Torx 9.5 мм с резьбой по всей длине вала с внешней стороны левой петли.

Схватите сборку дисплея по обеим сторонам и поднимите её вверх и извлеките из компьютера.

Удалите два винта Phillips 5 мм из нижних левого и правого углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно лицевой стороне дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Двигайтесь вдоль левого края дисплея, пока задняя рамка не отделится равномерно от передней рамки.

Вставьте плоский конец лопатки перпендикулярно лицевой стороне дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Двигайтесь вдоль правого края дисплея, пока задняя рамка не отделится равномерно от передней рамки.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке рядом с отверстиями под винты в нижних углах дисплея.

Поверните лопатку в направлении задней рамки, чтобы отделить её от передней рамки.

При необходимости увеличьте зазор между нижним краем задней рамки и крышкой сцепления, пока оба компонента полностью не разделятся.

Поднимите заднюю рамку за её нижний край и отведите от сборки дисплея, чтобы отделить верхний край.

Снимите заднюю рамку дисплея с узла дисплея.

Инвертор дисплея — очень тонкая и хрупкая печатная плата, которая легко ломается. Обращайтесь осторожно.

Осторожно приподнимите плату инвертора из крышки сцепления.

Отключите подсветку ЖК от инвертора, потянув её разъём от платы инвертора.

Будьте осторожны, не создавайте натяжения на заземляющую петлю кабеля инвертора, так как это очень тонкий и хрупкий провод.

Отключите кабель инвертора, потянув его разъём от гнезда на инверторе.

Снимите кусочки жёлтой каптоновой ленты с нижнего левого угла дисплея.

Отклейте три зелёные заземляющие ленточки антенн от медной ленты вдоль нижнего края ЖК.

Клей, соединяющий эти ленточки с дисплеем, очень прочный. Режущий инструмент с краем поможет отделить клей во время отклеивания ленточек.

Снимите кусочек ленты, фиксирующий кабель камеры к ЖК.

Снимите кусочки ленты, закрывающие разъёмы кабелей данных дисплея и кабеля камеры.

Осторожно отклейте кабель камеры от поролоновой ленты вдоль верхнего края ЖК.

Осторожно потяните кабель камеры, чтобы отсоединить его от гнезда на плате камеры.

Оттяните разъём кабеля данных дисплея от его гнезда на ЖК.

Тяните оба кабеля параллельно лицевой поверхности платы логики.

Если у вас машина с Core Duo, смотрите изображение 1 и снимите три винта Phillips, соединяющие узел сцепления с нижним краем передней рамки дисплея возле кабеля данных дисплея.

Если у вас машина Core 2 Duo модели A1211, смотрите изображение 2 и снимите два винта Phillips, соединяющие узел сцепления с нижним краем передней рамки дисплея возле кабеля данных дисплея.

Снимите маленький винт Phillips, находящийся позади кабеля данных дисплея.

Сдвиньте маленький прямоугольный стальной кронштейн, чтобы снять его с правого шарнира сцепления.

Если у вас Core 2 Duo модели A1211, стального кронштейна нет. Просто снимите винт и продолжайте следующий шаг.

Снимите три винта Phillips, прикрепляющие узел сцепления к нижнему краю передней рамки дисплея.

Заземляющая петля кабеля инвертора — очень тонкий и хрупкий провод. Работайте аккуратно.

Оттолкните открытую кромку крышки сцепления от левого шарнира сцепления, чтобы отщелкнуть её с защёлок, соединяющих эти две части.

При необходимости повторите этот процесс для правой стороны узла сцепления.

Снимите узел сцепления с передней рамки дисплея.

Снимите пять маленьких винтов Phillips, фиксирующих пластиковую крышку антенны к внутренней стороне крышки сцепления.

Снимите крышку антенны с крышки сцепления, аккуратно, чтобы не повредить кабели антенн.

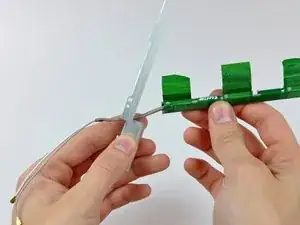

Снимите кабели антенн с крышки сцепления, учитывая, что разъёмы антенн могут зацепиться за крышку сцепления.
