Замена камеры iSight в iMac Intel 27" Retina 5K

При свободном шарнире iMac будет неуравновешенным и с ним будет трудно работать. Починки можно выполнить при лежащем iMac, но быстрее и проще использовать клин для обслуживания iMac.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы его собрать.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней частью корпуса.

Бобышка на инструменте для открытия iMac не даст вам засунуть колесо слишком глубоко. Если вы используете другой инструмент, не вставляйте глубже 3/8" (9,5 мм). Вы рискуете перерезать антенные кабели и серьезно повредить устройство.

Используйте инструмент как пиццерезку — прокатите его вдоль зазора, он разрежет пористый клей по центру.

Всегда толкайте за рукоятку позади режущего колеса. Если тянуть, колесо может выскользнуть из рукоятки.

Проведите инструмент вверх вдоль левой стороны дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз провести инструментом по уже надрезанной области, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатывайте инструмент вниз вдоль правой стороны дисплея.

Доведите инструмент до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по всему периметру дисплея, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент выполнил основную работу, дисплей всё ещё частично приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте глубже 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карточку, чтобы расширить пространство между дисплеем и рамкой, и разрежьте оставшийся клей возле угла.

Сильная сила может расколоть стекло. Работайте аккуратно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Обязательно прекратите резать перед камерой iSight на этом шаге, иначе вы можете её повредить.

Сдвиньте карточку к центру дисплея, чтобы разрезать оставшийся клей.

Вставьте карточку снова в угол и оставьте её там, чтобы клей не успел снова схватиться.

Вставьте вторую карточку в зазор между дисплеем и рамкой в верхнем левом углу.

Осторожно поверните карточку, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей отрывался, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова остановившись непосредственно перед камерой iSight.

Вставьте карточку обратно в верхний левый угол.

Поднимайте экран только на несколько дюймов — он всё ещё прикреплён к iMac данными и силовыми кабелями.

Вставив карты, как показано у углов, осторожно поворачивайте карты, чтобы увеличить зазор между экраном и корпусом.

Если какие‑то участки кажутся приросшими и не отделяются, прекратите вращение и используйте одну из карт, чтобы разрезать клей в проблемной области.

Начните приподнимать верхнюю часть экрана от рамы.

Держа экран одной рукой, другой отключите силовой кабель дисплея.

Поднимите экран настолько, чтобы получить удобный доступ к разъёмам, но не настолько, чтобы натянуть кабели и создать нагрузку на соединения (примерно 8").

Поднимите металлическую фиксирующую скобу на кабеле данных дисплея.

Отключите кабель данных дисплея.

Это деликатное соединение, которое легко повредить. Обязательно тяните разъём кабеля данных дисплея прямо из гнезда, в направлении к верхней части iMac.

Поднимите экран до почти вертикального положения.

На этом этапе вдоль нижней части дисплея всё ещё остаётся полоса клея, которая держит экран в рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская экран.

Удалите как можно больше клея, схватив его по внешним краям, затем потянув или свернув его к середине.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или любых оголённых паяных соединений на задней стороне блока питания (обведены красным).

При необходимости можно использовать пластиковую карту, чтобы разрезать оставшиеся участки нижней клейкой полосы.

Будьте очень осторожны при обращении с экраном — он большой, тяжёлый и стеклянный. У дисплея хрупкие кромки. Избегайте подъёма экрана за углы.

Поднимите экран от рамы и извлеките его из iMac. Положите экран лицевой стороной вниз на плоскую мягкую поверхность.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить оставшийся клей.

После разрезания клей нельзя использовать повторно для повторного закрепления экрана. Следуйте этому руководству, когда ремонт будет завершён, чтобы заменить клейкие полосы, фиксирующие экран с задней крышкой.

Если вы заменяете панель дисплея, возможно, потребуется перенести дополнительные компоненты со старой панели на новую. Сравните заднюю часть старого дисплея с новым. Отметьте все кабели, датчики и пенопластовые уплотнения, отсутствующие на новой панели.

Если под клейкой лентой находится провод или кабель, всегда сначала снимайте ленту.

Если кабель приклеен к шасси, используйте нагреватель iOpener или фен, чтобы размягчить клей. Затем можно поддеть кабель лезвием для вскрытия, чтобы ослабить его. Никогда не тяните непосредственно за деликатные разъёмы.

Подденьте лезвием для вскрытия пенопластовые прокладки, чтобы отделить их от дисплея, и аккуратно снимите их. Для повторного прикрепления к новой панели может понадобиться двусторонняя клейкая лента.

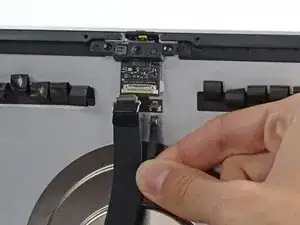

Опустите металлическую фиксирующую скобу на кабеле камеры iSight.

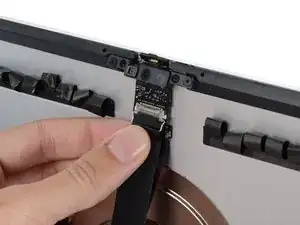

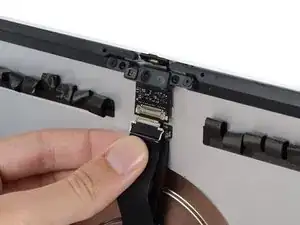

Отключите кабель камеры iSight от его гнезда на плате камеры.

Убедитесь, что вы снимаете только разъём iSight — разъём микрофона находится на отдельной ветви кабеля.

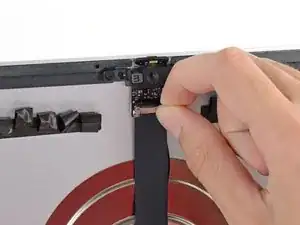

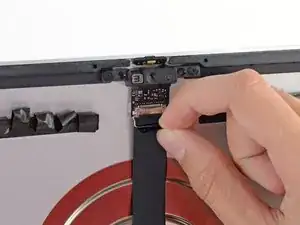

Отключите кабель микрофона от его гнезда.

Это деликатные соединения, которые легко повредить. Обязательно тяните оба разъёма прямо вниз из их гнёзд.

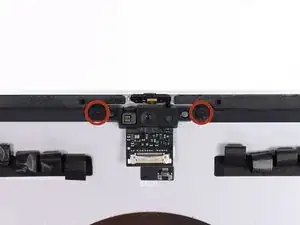

Снимите два винта T5 длиной 4,3 мм, фиксирующие плату камеры iSight к верхней части задней крышки.

При повторной установке будьте осторожны, чтобы не перетянуть эти винты. У них большие плечи, и они не прижмут плату камеры плотно к задней крышке.

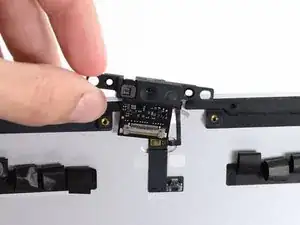

Удалите камеру iSight из iMac.
