Замена материнской платы Mac Pro Late 2013

Сдвиньте переключатель блокировки вправо, в положение разблокировки.

Поднимите внешний корпус прямо вверх от Mac Pro.

Может помочь нажать на центр вентилятора при поднятии корпуса вверх.

Уберите пять винтов Torx T10 длиной 5.1 мм вокруг внешнего периметра сборки вентилятора.

Сборка вентилятора подключена к остальной части компьютера двумя кабелями со стороны IO платы.

Наклоните сборку вверх от IO платы.

Не пытайтесь пока снять сборку вентилятора, так как она все еще подключена двумя кабелями.

Поддерживая сборку вентилятора одной рукой, ослабьте два винта T8 в креплении кабеля вентилятора.

Эти винты являются фиксированными в Mac Pro. Не пытайтесь вынуть их из вашего Mac Pro.

Используйте щипцы, чтобы отвести крепление кабеля вентилятора от сборки вентилятора.

Используйте плоский конец лопатки, чтобы отключить шлейф сборки вентилятора от IO платы.

Отключите антенный кабель сборки вентилятора от IO платы.

Уберите сборку вентилятора из Mac Pro.

Переверните Mac Pro вверх дном на 180 градусов.

Удалите пять винтов Torx T10 длиной 5.1 мм с внешнего периметра нижнего корпуса.

Осторожно поднимите нижний корпус и снимите его с Mac Pro.

Используйте плоский конец лопатки и вращательное движение, чтобы осторожно отделить одну сторону соединения данных графической карты.

Осторожно отделите и другую сторону.

Поднимите разъем вверх и уберите его с пути графической карты.

Повторите эту процедуру с другой графической картой.

Удалите два винта Torx T8 длиной 6.0 мм, которые крепят межконтрольную плату к радиатору.

Осторожно поднимите межконтрольную плату прямо вверх от соединения слота материнской платы.

Рекомендуется поднимать одну сторону, а затем другую.

Не пытайтесь пока удалить межконтрольную плату из Mac Pro, так как она все еще подключена к IO плате.

Переверните межконтрольную плату вверх и откройте доступ к кабелю данных IO платы.

Используйте аналогичное вращательное и раздвижное движение с плоским концом лопатки, чтобы отделить одну сторону кабеля данных IO платы.

Используйте плоский конец лопатки, чтобы отделить другую сторону кабеля данных IO платы.

Согните кабель в сторону и уберите межконтрольную плату из Mac Pro.

Переверните Mac Pro обратно и аккуратно поставьте его на ровную поверхность.

Рекомендуется положить Mac Pro на угол радиатора и два винтовых стержня, которые крепят межконтрольную плату.

Убедитесь, что вы сняли два винта Torx T5 длиной 3.6 мм с боков корпуса блока питания (по одному с каждой стороны).

Уберите корпус блока питания с верхней части блока питания.

Сняв этот корпус, вы открываете доступ к внутренним компонентам блока питания. Будьте очень осторожны и не касайтесь никаких деталей блока питания или его схем.

Будьте осторожны, чтобы не уронить винты или инструменты в блок питания, так как это может повредить блок питания.

Удалите четыре винта Torx T8 длиной 5.5 мм, крепящие блок питания к Mac Pro.

Удалите блок питания из Mac Pro.

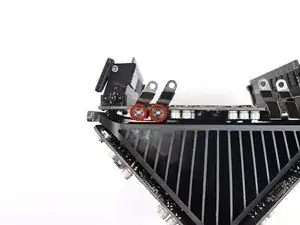

Удалите два винта Torx T8 длиной 5.5 мм.

Удалите четыре винта Torx T10 длиной 12.8 мм из подставки радиатора CPU.

Удалите только внешние четыре из восьми винтов.

На этом этапе материнская плата держится на радиаторе благодаря термопасте.

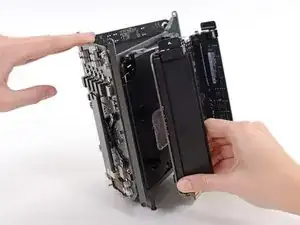

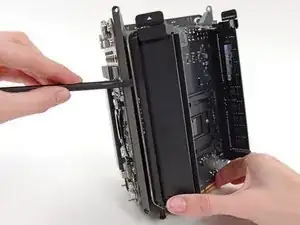

Возможно, вам придется осторожно поддеть лопаткой, чтобы отделить материнскую плату от радиатора.

Будьте очень осторожны, чтобы не согнуть и не сломать материнскую плату.

Удалите материнскую плату из радиатора.

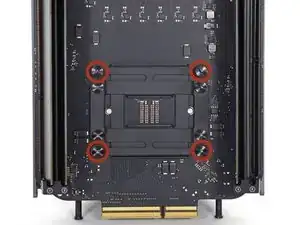

Удалите внутренние четыре винта Torx T10 длиной 12.8 мм из подставки радиатора CPU.

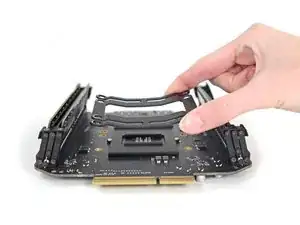

Удалите подставку радиатора CPU.

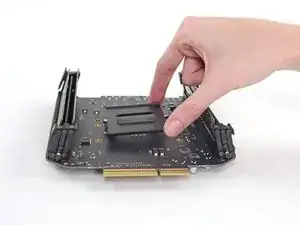

Удалите вторую подставку радиатора.

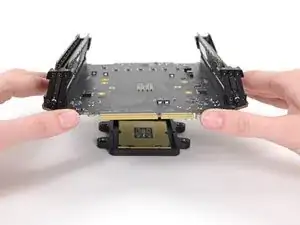

Поднимите и удалите материнскую плату с CPU и подставки.

Во время сборки убедитесь, что убрали и заменили термопасту на CPU.

У нас есть руководство по термопасте, которое упрощает замену термопасты.
