Как извлечь SSD‑модули из Mac Studio (2023)

Полностью выключите Mac Studio.

Отключите все кабели от устройства.

Переверните Mac Studio и положите его так, чтобы низ был направлен вверх, а слот для SD‑карт и два передних порта USB‑C были обращены к вам.

Клейкие полоски фиксируют уплотнитель винтовой площадки нижней крышки.

Нагрейте iOpener и положите его на один из винтов нижней крышки на две минуты, чтобы смягчить клей возле винта — сюда вы вставите лопатку на следующем шаге.

Вы также можете использовать фен или тепловую пушку, но будьте осторожны: чрезмерный нагрев деформирует уплотнитель.

Вставьте кончик лопатки под внутренний край уплотнителя площадки, рядом с винтом, который вы нагревали на предыдущем шаге.

Это может потребовать усилия. Если возникают трудности, примените больше тепла и попробуйте снова.

Используйте лопатку, чтобы приподнять уплотнитель и отделить клей.

Вставьте плоский конец лопатки под уплотнитель.

Проведите лопаткой под всем уплотнителем, чтобы отделить оставшийся клей.

Снимите винтовую площадку нижней крышки.

При сборке:

Если клейкие полоски ещё липкие, вы можете использовать их повторно.

Если вы устанавливаете новый клей:

Используйте плоский конец лопатки и пальцы, чтобы соскрести и удалить старые клейкие полоски.

Удалите остатки клея изопропиловым спиртом и микрофибровой тканью.

Если у вас нет запасного клея, можно использовать полоски тонкой двухсторонней клейкой ленты шириной 2–3 мм.

Нанесите новые клейкие полоски на нижнюю крышку и снимите защитные слои.

Плотно прижмите винтовую площадку нижней крышки в её углубление, чтобы зафиксировать её.

Хотя в Mac Studio применяются винты Torx Plus, обычные бит‑Torx подойдут. Обязательно прикладывайте постоянное направленное вниз усилие, чтобы не сорвать шлиц.

Используйте отвертку T10 Torx, чтобы вынуть четыре винта длиной 8 мм, фиксирующие нижнюю крышку.

В процессе ремонта отслеживайте каждый винт и следите, чтобы он возвращался на своё место.

Вставьте кончик лопатки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку до тех пор, пока не сможете схватить её пальцами.

Снимите нижнюю крышку.

Для ориентирования крышки совместите вырез под замок Kensington в верхнем левом углу с соответствующим вырезом во внутренней раме.

Используйте отвертку T10 Torx, чтобы удалить шесть винтов, фиксирующих блок питания:

Четыре винта длиной 6 мм

Два винта длиной 7 мм с шайбами

Возможно, потребуется снять наклейку, чтобы добраться до этих винтов. Если вы её снимете, сохраните для сборки.

Переверните Mac Studio так, чтобы задние порты были обращены к вам.

Крепко пластиковая защёлка фиксирует кабель разъёма питания.

Одной рукой крепко удерживайте блок питания и приподнимите край в области разъёма для сетевого шнура.

Свободной рукой сожмите голову разъёма порта питания, чтобы отщёлкнуть её, и потяните строго вниз, чтобы отключить кабель.

Держите блок питания только за его кромки. Различные компоненты питания и конденсаторы остаются оголёнными.

Осторожно отведите блок питания от разъёма питания под углом 90 градусов.

Будьте осторожны, чтобы не растянуть кабель, который по‑прежнему подключён к блоку питания.

Держите блок питания поднятым для следующего шага.

Деликатная пластиковая защёлка фиксирует сигнальный кабель блока питания.

Свободной рукой сожмите голову разъёма блока питания, чтобы отщёлкнуть её, и потяните прямо от разъёма, чтобы отключить кабель.

Снимите блок питания.

Поверните Mac Studio так, чтобы слот для SD‑карты и два передних порта USB‑C были обращены к Вам.

Используйте отвертку Torx T6, чтобы удалить восемь винтов, крепящих внутреннюю рамку:

Семь винтов длиной 5 мм

Один винт длиной 4 мм

Медленно поднимите внутреннюю рамку строго вверх и снимите её, следя за тем, чтобы никакие кабели не зацепились.

При сборке убедитесь, что сигнальный кабель блока питания и кабель порта шнура питания не зажаты под рамкой при её опускании на место.

ЧЕХОЛ ДЛЯ SSD?

В Вашем Mac Studio установлен один или два SSD в зависимости от конфигурации хранилища.

Используйте отвертку Torx T8, чтобы удалить винт(ы) длиной 3.8 мм, фиксирующие SSD.

Гнездо не выталкивает SSD, как в некоторых ноутбуках — держите SSD плоско относительно корпуса при извлечении или установке, чтобы не повредить разъём.

SSD плотно зафиксированы в своих разъёмах.

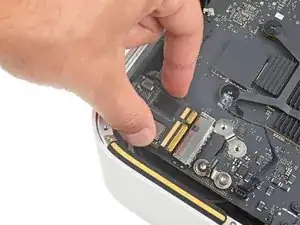

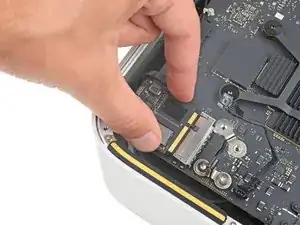

Покачивайте SSD из стороны в сторону, одновременно вытягивая его из разъёма, чтобы ослабить посадку.

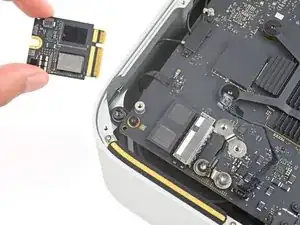

Вытяните SSD прямо из его разъёма и удалите его.

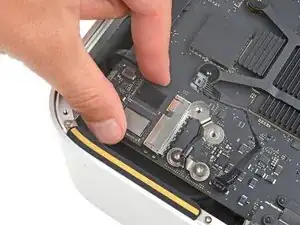

Если у Вас установлен второй SSD, повторите процедуру для его снятия.
