Снятие крышки кабеля антенны

Переверните Mac Studio и уложите его так, чтобы нижняя часть была вверх, а слот для карты SD и два передних порта USB‑C были обращены к вам.

Клеящие полоски фиксируют накладку винтов нижней крышки.

Разогрейте iOpener и положите его на один из винтов нижней крышки на две минуты, чтобы смягчить клей возле винта — сюда вы вставите лопатку на следующем шаге.

Можно также использовать фен или тепловую пушку, но будьте осторожны: сильный нагрев деформирует накладку.

Вставьте острый конец лопатки под внутренний край накладки, возле винта, который вы нагревали на предыдущем шаге.

Это может потребовать усилия. Если возникают трудности, нагрейте сильнее и попробуйте снова.

Используйте лопатку, чтобы приподнять накладку и разъединить клей.

Вставьте плоский конец лопатки под накладку.

Проведите лопаткой под всей накладкой, чтобы отделить оставшийся клей.

Снимите накладку винта нижней крышки.

При сборке:

Если клеящие полоски ещё липкие, их можно использовать повторно.

Если вы устанавливаете новый клей:

Используйте плоский конец лопатки и пальцы, чтобы соскрести и удалить старые клеящие полоски.

Протрите остатки старого клея изопропиловым спиртом и микрофибровой тканью.

Если у вас нет сменного клея, можно использовать полоски тонкой двусторонней ленты шириной 2–3 мм.

Нанесите новые клеящие полоски на нижнюю крышку и удалите защитные пленки.

Плотно приPressуйте накладку винта нижней крышки в её углубление, чтобы зафиксировать её.

Хотя в Mac Studio используются винты Torx Plus, подойдут стандартные биты Torx. Удерживайте постоянное усилие вниз, чтобы не сорвать шлиц.

Используйте отвертку T10 Torx, чтобы вынуть четыре винта длиной 8 мм, фиксирующие нижнюю крышку.

В ходе ремонта отслеживайте каждый винт и возвращайте его точно на место.

Вставьте острый конец лопатки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку, пока не сможете схватить её пальцами.

Снимите нижнюю крышку.

Для ориентирования крышки совместите вырез для замка Kensington в верхнем левом углу с соответствующим вырезом на внутренней раме.

Используйте отвертку T10 Torx, чтобы вынуть шесть винтов, фиксирующих блок питания:

Четыре винта длиной 6 мм

Два винта длиной 7 мм с шайбами

Вам, возможно, придётся удалить наклейку, чтобы добраться до этих винтов. Если снимаете её — сохраните для повторной установки.

Переверните Mac Studio так, чтобы задние порты были обращены к вам.

Плотный пластиковый зажим фиксирует кабель порта сетевого шнура.

Крепко удерживайте блок питания одной рукой и приподнимите край возле порта сетевого шнура.

Свободной рукой сожмите корпус разъёма порта сетевого шнура, чтобы отщёлкнуть его, и потяните строго вниз для отключения кабеля.

Берите блок питания только за его края. Различные силовые компоненты и конденсаторы остаются открытыми.

Осторожно наклоните блок питания от порта сетевого шнура так, чтобы он находился под углом 90 градусов.

Не допускайте чрезмерного натяжения кабеля, который всё ещё подключён к блоку питания.

Держите блок питания приподнятым для следующего шага.

Деликатный пластиковый зажим фиксирует сигнальный кабель блока питания.

Свободной рукой сожмите корпус разъёма блока питания, чтобы отщёлкнуть его, и потяните прямо от гнезда для отключения кабеля.

Снимите блок питания.

Переверните Mac Studio так, чтобы кардридер SD и два передних порта USB‑C были обращены к вам.

Используйте отвертку Torx T6, чтобы вынуть восемь винтов, закрепляющих внутреннюю рамку:

Семь винтов длиной 5 мм

Один винт длиной 4 мм

Медленно поднимите внутреннюю рамку строго вертикально и снимите её, следя за тем, чтобы ни один кабель не зацепился.

При обратной сборке убедитесь, что сигнальный кабель блока питания и кабель разъёма сетевого шнура не застряли под рамкой при её опускании на место.

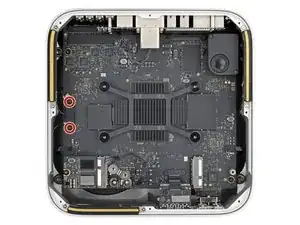

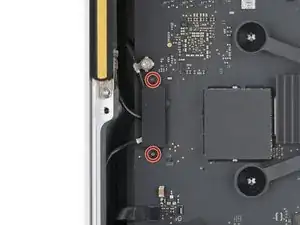

Используйте отвертку Torx T3, чтобы вынуть два винта длиной 2 мм, фиксирующих крышку кабеля антенны.

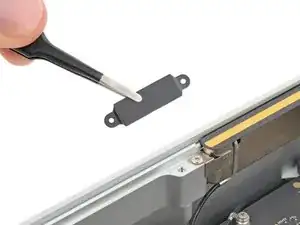

Снимите крышку пинцетом или пальцами.
