Замена платы Bluetooth в MacBook Unibody модели A1278

Закрыв корпус, положите верхнюю часть Unibody вниз на ровную поверхность.

Нажмите на рифлёную сторону защёлки крышки отсека настолько, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна быть приподнята настолько, чтобы её можно было вывести вверх и вынуть из Unibody.

Перед продолжением убедитесь, что защёлка крышки отсека находится в вертикальном положении.

Возьмите за белую пластиковую полоску и аккуратно потяните аккумулятор вверх и выньте его из Unibody.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

Используя обе руки, приподнимите и снимите нижнюю крышку с верхней части корпуса.

Отсоедините кабель камеры, потянув штекер прямо от разъёма.

Будьте осторожны и не тяните кабель вверх при его извлечении из разъёма.

Выведите кабель передачи данных камеры из канала в оптическом приводе.

Удалите следующие винты, фиксирующие кабель камеры и правый динамик к верхней части корпуса:

Один частично резьбовой винт Phillips 9,9 мм.

Один резьбовой винт Phillips 9,6 мм.

Один винт Phillips 4 мм.

Выдвиньте кронштейн кабеля камеры из-под сабвуфера и удалите его из компьютера.

Кабель iSight имеет рым, через который проходит самый левый винт на этих фотографиях.

Возьмитесь за пластиковую вытяжную вкладку, закреплённую на защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

Потяните разъём кабеля передачи данных дисплея прямо от его гнезда.

Убедитесь, что тянете разъём прямо назад, а не вверх от гнезда.

Удалите следующие два винта кронштейна кабеля передачи данных дисплея:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

Поднимите кронштейн кабеля передачи данных дисплея из верхней части корпуса.

Снимите два внешних винта Torx 6 мм, крепящие каждую сторону дисплея к верхней части корпуса (всего 4 винта).

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Положите открытый MacBook на стол, как показано на фото.

Удерживая дисплей и верхнюю часть корпуса вместе левой рукой, удалите винт Torx 6 мм с нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Несоблюдение этого может привести к падению освобождённого дисплея/верхней крышки и возможному повреждению компонентов.

Удалите последний оставшийся винт Torx 6 мм, фиксирующий дисплей к верхней части корпуса.

Возьмите верхнюю часть корпуса правой рукой и слегка поверните её в направлении верхней кромки дисплея, чтобы верхний кронштейн дисплея очистил край верхней части корпуса.

Слегка отведите дисплей от верхней части корпуса.

Поднимите дисплей от верхней части корпуса, следя за кронштейнами и кабелями, которые могут зацепиться.

В следующих шагах Вы будете использовать паяльную фен для размягчения клея, фиксирующего внешнюю чёрную рамку под стеклянной панелью дисплея. Область, на которую нанесён клей, показана красным на второй фотографии.

Установите фен на низкий режим и начните нагревать внешнюю чёрную рамку возле верхнего правого угла стеклянной панели.

Всегда направляйте фен в сторону от мягкой резиновой полосы вокруг стекла дисплея. Нагрев резины вызовет её частичное плавление и изменение матовой поверхности на глянцевую. Прикасаться к перегретой резине может привести к её необратимой деформации.

Из-за приложения тепла на внутренней стороне стеклянной панели и/или внешней стороне ЖК-панели может образоваться конденсат. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

Когда панель достаточно прогрета, прикрепите прочную присоску рядом с верхним правым углом стекла дисплея.

Не прикрепляйте присоску на резиновую полосу по краю стекла дисплея.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели. Лёгким прижимом удерживая присоску, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Медленно и аккуратно потяните угол стекла дисплея вверх, отделяя его от сборки дисплея.

Если приподнимается только верхний край стекла (как показано на третьей фотографии), повторите первые два шага, пока не сможете поднять угол панели.

Осторожно приподнимите угол стекла дисплея настолько, чтобы вставить лопатку между ним и узлом дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть клей, удерживающий переднее стекло на дисплее.

Подденьте стекло панели на несколько сантиметров от верхнего правого угла вдоль верхнего и правого краёв дисплея.

Используйте фен для нагрева, чтобы размягчить клей под чёрной полосой вдоль правой стороны передней панели стекла.

Прикрепите присоску вдоль правой стороны передней панели стекла.

Тяните стекло вверх, одновременно используя плоский конец лопатки, чтобы отделять его от остальной части узла дисплея.

Продолжайте работать вдоль правого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.

Полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы не дать верхнему правому углу передней панели стекла снова прилипнуть к узлу дисплея.

Используйте фен, чтобы размягчить клей под чёрной полосой вдоль верхнего края стеклянной панели дисплея.

Прикрепите присоску рядом с верхним краем стеклянной панели дисплея и используйте её, чтобы оттянуть стекло от дисплея.

Работайте вдоль верхнего края панели стекла, при необходимости аккуратно используя плоский конец лопатки для отделения клея.

Используйте фен, чтобы размягчить клей под чёрной полосой возле верхнего левого угла стеклянной панели дисплея.

Прикрепите присоску рядом с верхним левым углом стеклянной панели дисплея.

Тяните за присоску и используйте плоский конец лопатки, чтобы осторожно поддеть стеклянную панель дисплея и отделить её от узла дисплея.

После отделения верхнего левого угла от дисплея полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы стекло не прилипало обратно к узлу дисплея.

Используйте фен, чтобы размягчить клей под чёрной полосой вдоль левой стороны передней панели стекла.

Прикрепите присоску вдоль левой стороны передней панели стекла.

Тяните стекло вверх, одновременно используя плоский конец лопатки, чтобы отделять его от остальной части узла дисплея.

Продолжайте работать вдоль левого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.

Теперь, когда верхний, левый и правый края стекла свободны от дисплея, медленно приподнимите верхний край стеклянной панели и аккуратно выверните её из дисплея.

При необходимости используйте плоский конец лопатки, чтобы освободить нижний край стеклянной панели дисплея от узла дисплея.

Перед сборкой убедитесь, что вы очистили внутреннюю поверхность стеклянной панели и ЖК-панель, так как пыль или отпечатки пальцев, оказавшиеся внутри, будут заметны при включённом устройстве. Рекомендуется использовать силиконовый ролик и липкие листы для тщательной очистки.

Вставьте край пластикового инструмента между стеклом дисплея и кронштейном камеры и проведите им вокруг кронштейна, чтобы отделить его от стекла дисплея.

Не забудьте приклеить кронштейн камеры к новому переднему стеклу дисплея перед сборкой.

Во время снятия стекла кабель AirPort и iSight может прилипнуть к клею на стекле и отсоединиться от платы камеры при подъёме панели. Если ваш кабель AirPort и iSight всё ещё подключён к плате камеры, пропустите этот шаг.

Если вашей целью является снятие платы камеры, пропустите этот шаг, так как повторное подключение кабеля AirPort и iSight не требуется.

Чтобы заново подключить кабель, сначала используйте кончик лопатки, чтобы снять кусочек поролоновой ленты, покрывающей ZIF-разъём кабеля AirPort и iSight.

Используйте кончик лопатки, чтобы откинуть фиксатор ZIF-разъёма кабеля AirPort и iSight вверх.

Вставьте кабель AirPort и iSight в его разъём на плате камеры и используйте кончик лопатки, чтобы защёлкнуть фиксатор ZIF-разъёма, зафиксировав кабель.

Снова закрепите кусочек ленты, закрывающей разъём кабеля AirPort и iSight.

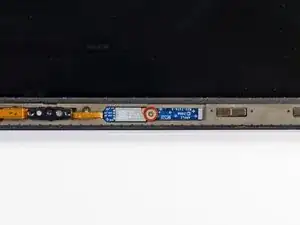

Удалите одну винт Phillips #00 длиной 3 мм, крепящий плату Bluetooth к узлу дисплея.

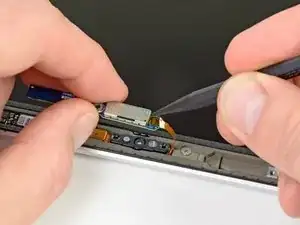

Используйте плоский конец лопатки, чтобы приподнять плату Bluetooth из её выемки в узле дисплея.

Поднимите и согните плату Bluetooth влево от узла дисплея.

При необходимости удалите кусочек желтой клейкой ленты Kapton, закрывающей ZIF-разъём ленточного кабеля платы Bluetooth.

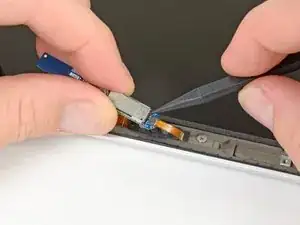

Используйте кончик лопатки или ноготь, чтобы откинуть удерживающую крышку ZIF-разъёма ленточного кабеля платы Bluetooth.

Убедитесь, что вы поддеваете откидывающуюся удерживающую крышку, не сам разъём.

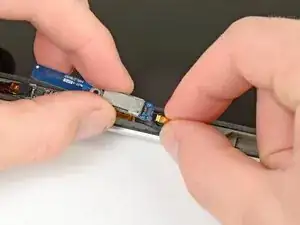

Вытяните ленточный кабель платы Bluetooth из его разъёма.

Поднимите и снимите плату Bluetooth с узла дисплея.
