Замена платы DC-In в MacBook Unibody, модель A1278

Нет питания в ноутбуке? Замените плату DC-In.

Шаг 1

Закройте крышку и положите устройство Unibody лицевой стороной вниз на ровную поверхность.

Нажмите на рифлёную часть фиксатора крышки доступа, чтобы зацепить свободный конец. Поднимите фиксатор до вертикального положения.

Шаг 2

Теперь крышка доступа должна быть поднята достаточно, чтобы её можно было снять с корпуса Unibody.

Шаг 3

Перед продолжением убедитесь, что фиксатор крышки доступа находится в вертикальном положении.

Возьмитесь за белый пластиковый язычок и вытяните аккумулятор вверх и из корпуса Unibody.

Шаг 4

Снимите следующие восемь винтов, крепящих нижнюю крышку к каркасу:

Один Phillips винт длиной 3 мм.

Три Phillips винта длиной 13,5 мм.

Четыре Phillips винта длиной 3,5 мм.

Шаг 5

Осторожно, двумя руками, приподнимите и снимите нижнюю крышку с верхнего корпуса.

Шаг 6

Снимите четыре Phillips винта длиной 10,3 мм, крепящих промежуточную перегородку к верхнему корпусу.

Шаг 7

Выньте промежуточную перегородку из верхнего корпуса.

Шаг 8

Используйте лопатку, чтобы отсоединить разъём вентилятора, поддев его строго вверх от системной платы.

Полезно слегка поворачивать лопатку вдоль оси под проводами кабеля вентилятора, чтобы отсоединить разъём.

Разъём вентилятора и его соединитель показаны на втором и третьем изображениях. Будьте осторожны, не сломайте пластиковый разъём вентилятора на системной плате, поддевая лопаткой разъём вентилятора строго вверх и извлечением из разъёма. Компоновка системной платы, показанная на втором изображении, может незначительно отличаться от вашей модели, но разъём вентилятора идентичен.

Шаг 9

Снимите следующие три винта, крепящих вентилятор к верхнему корпусу:

Два Phillips винта длиной 5 мм.

Один Phillips винт длиной 7 мм.

Самый длинный из трёх винтов установлен в верхнем левом углу вентилятора.

Шаг 10

Поднимите вентилятор из верхнего корпуса.

Шаг 11

В следующих нескольких шагах вы отсоедините выделенные кабели, соединяющие системную плату с верхним корпусом.

Каждый разъём отличается, поэтому следующие шаги подробно покажут, как отсоединить каждый из них.

Шаг 12

Снимите единственный Phillips винт, крепящий крышку кабеля аккумулятора к верхнему корпусу.

Снимите крышку кабеля аккумулятора с верхнего корпуса.

Шаг 13

Используйте лопатку, чтобы поддеть разъём кабеля индикатора уровня заряда аккумулятора и отсоединить его строго вверх от системной платы.

Шаг 14

Отсоедините разъём кабеля аккумулятора, потянув его прямо в сторону от системной платы.

Если за кабель не удаётся захватиться пальцами, можно использовать лопатку и пинцет для снятия.

Шаг 15

Кончиком лопатки поднимите фиксатор ленточного кабеля клавиатуры.

Вытяните ленточный кабель клавиатуры прямо из его разъёма.

Если на небольшом разъёме с правой стороны ленточного кабеля клавиатуры подключён ещё один маленький чёрный ленточный кабель, отсоедините его аналогичным образом.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть разъём тачпада и отсоединить его строго вверх от системной платы.

Шаг 17

Кончиком лопатки поднимите фиксатор, чтобы высвободить ленточный кабель ИК-датчика из его разъёма.

Кончиком лопатки вытяните ленточный кабель ИК-датчика прямо от системной платы.

Шаг 18

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска и отсоединить его строго вверх от системной платы.

Шаг 19

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля оптического привода и отсоединить его строго вверх от системной платы.

Шаг 20

Отсоедините кабель данных дисплея, потянув его штекер прямо в сторону от разъёма.

Шаг 21

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля сабвуфера и отсоединить его строго вверх от системной платы.

Шаг 22

Возьмитесь за пластиковый язычок, закреплённый на фиксаторе кабеля данных дисплея, и поверните его в сторону разъёма питания компьютера.

Вытяните разъём кабеля данных дисплея прямо из его гнезда.

Шаг 23

Удалите следующие два винта, крепящих скобу кабеля дисплея к верхнему корпусу:

Один 7-мм винт Phillips.

Один 5-мм винт Phillips.

Удалите два 7-мм винта Phillips с платы разъема питания (DC-in).

Поднимите скобу кабеля дисплея из верхнего корпуса.

Шаг 24

Если присутствуют, удалите два 4-мм винта Phillips, крепящих защёлку нижнего корпуса к верхнему корпусу.

Поднимите защёлку нижнего корпуса из верхнего корпуса.

Шаг 25

Удалите два 5-мм винта Phillips, крепящих скобу гибкого кабеля клавиатуры к верхнему корпусу.

Поднимите скобу гибкого кабеля клавиатуры из верхнего корпуса.

Шаг 26

Воспользуйтесь кончиком лопатки, чтобы отсоединить микрофон от верхнего корпуса.

Шаг 27

Удалите следующие пять винтов, крепящих системную плату к верхнему корпусу:

Четыре 3-мм винта Phillips.

Один 3,5-мм винт Phillips.

Приподнимите системную плату за левый край и вытяните её из верхнего корпуса.

Шаг 28

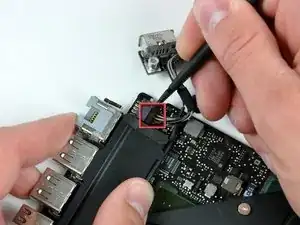

Отключите разъём платы входа постоянного тока (DC-In) от системной платы, потянув его прямо от разъёма.

Завершение

Чтобы собрать устройство, следуйте инструкциям в обратном порядке.

Перевод руководства с ifixit.com
