Замена платы камеры MacBook Unibody модель A1278

С закрытым корпусом расположите Unibody верхней стороной вниз на ровной поверхности.

Нажмите на ребристую сторону защёлки крышки отсека настолько, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна быть приподнята настолько, чтобы Вы могли поднять её и вынуть из Unibody.

Убедитесь, что защёлка крышки отсека находится в вертикальном положении перед тем, как продолжить.

Возьмите белую пластиковую бирку и потяните батарею вверх и выньте её из Unibody.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

Отключите кабель камеры, потянув мужской разъём прямо от его гнезда.

Будьте осторожны и не тяните кабель вверх при извлечении из гнезда.

Выведите кабель передачи данных камеры из канала оптического привода.

Удалите следующие винты, фиксирующие кабель передачи данных камеры и правый динамик к верхней части корпуса:

Один частично-резьбовой винт Phillips 9,9 мм

Один винт Phillips с резьбой 9,6 мм

Один винт Phillips 4 мм

Выдвиньте кронштейн кабеля камеры из-под сабвуфера и извлеките его из компьютера.

Кабель iSight имеет ушко, через которое проходит самый левый винт на этих фотографиях.

Возьмите пластиковую тягу, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

Потяните разъём кабеля данных дисплея прямо от его гнезда.

Убедитесь, что тянете разъём прямо назад, а не вверх из его гнезда.

Удалите следующие два винта с кронштейна кабеля данных дисплея:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

Поднимите кронштейн кабеля данных дисплея из верхней части корпуса.

Удалите по два внешних винта Torx 6 мм, фиксирующих каждую сторону дисплея к верхней части корпуса (всего 4 винта).

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Разместите открытый MacBook на столе, как на фотографии.

Держась за дисплей и верхнюю часть корпуса левой рукой, удалите винт Torx 6 мм из нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Невыполнение этого может привести к падению освобождённого дисплея/верхней части корпуса и возможному повреждению компонентов.

Удалите последний оставшийся винт Torx 6 мм, фиксирующий дисплей к верхней части корпуса.

Возьмите верхнюю часть корпуса правой рукой и слегка поверните её в сторону верхнего края дисплея, чтобы верхний кронштейн дисплея освободил край верхней части корпуса.

Слегка отведите дисплей от верхней части корпуса.

Поднимите дисплей от верхней части корпуса, следя за кронштейнами и кабелями, которые могут зацепиться.

На следующих шагах Вы будете использовать тепловую пушку, чтобы размягчить клей, фиксирующий внешнюю чёрную рамку по нижней стороне передней стеклянной панели к дисплею. Область нанесения клея показана красным на второй фотографии.

Установите тепловую пушку на низкую температуру и начните нагревать внешнюю чёрную рамку вблизи верхнего правого угла стеклянной панели.

Всегда направляйте тепловую пушку в сторону от мягкой резиновой полоски вокруг стекла дисплея. Нагрев резины приведёт к её частичному плавлению и изменению поверхности с матовой на глянцевую. Прикосновение к перегретой резине может привести к её необратимой деформации.

Из-за нагрева внутри стекла панели и/или снаружи ЖК-дисплея может образоваться конденсат. Его можно удалить очистителем для стекол после отделения стекла от дисплея.

Когда панель достаточно нагрета, закрепите прочную присоску вблизи верхнего правого угла стекла дисплея.

Не закрепляйте присоску на резиновой полоске по краю стекла дисплея.

Чтобы прикрепить наши присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стекла. Лёгким нажатием удерживая присоску на стекле, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Медленно и аккуратно потяните угол стекла дисплея вверх, отделяя его от блока дисплея.

Если поднимается только верхний край стекла (как показано на третьей фотографии), повторите первые два шага, пока не сможете приподнять угол панели.

Осторожно приподнимите угол стекла дисплея настолько, чтобы можно было вставить лопаточку между ним и узлом дисплея.

Используйте плоский конец лопаточки, чтобы аккуратно отодвинуть клей, фиксирующий переднее стекло к дисплею.

Отодвигайте стекло на несколько сантиметров от верхнего правого угла вдоль верхнего и правого краёв дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль правой стороны передней панели стекла.

Прикрепите присоску вдоль правой стороны передней панели стекла.

Тяните стекло вверх, одновременно используя плоский конец лопаточки, чтобы отделить его от остальной части узла дисплея.

Продолжайте работать вдоль правого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.

Может быть полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы верхний правый угол передней панели стекла не прилип обратно к узлу дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль верхнего края стеклянной панели дисплея.

Прикрепите присоску рядом с верхним краем стеклянной панели дисплея и используйте её, чтобы поднять стекло с дисплея.

Работайте вдоль верхнего края стекла, при необходимости аккуратно используя плоский конец лопаточки, чтобы отделить клей.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вблизи верхнего левого угла стеклянной панели дисплея.

Прикрепите присоску рядом с верхним левым углом стеклянной панели дисплея.

Тяните присоску вверх и используйте плоский конец лопаточки, чтобы аккуратно отщёлкнуть стеклянную панель дисплея из узла дисплея.

После отделения верхнего левого угла от дисплея может быть полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы стекло не прилипло обратно к узлу дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль левой стороны передней панели стекла.

Прикрепите присоску вдоль левой стороны передней панели стекла.

Тяните стекло вверх, одновременно используя плоский конец лопаточки, чтобы отделить его от остальной части узла дисплея.

Продолжайте работать вдоль левого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.

Теперь, когда верхний, левый и правый края стекла свободны от дисплея, медленно приподнимите верхний край стеклянной панели и аккуратно выведите её из дисплея, поворачивая.

При необходимости используйте плоский конец лопаточки, чтобы освободить нижний край стеклянной панели дисплея от узла дисплея.

Перед повторной сборкой обязательно очистите внутреннюю поверхность стеклянной панели и ЖК-экран, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве. Рекомендуется использовать силиконовый валик и липкие листы для тщательной очистки.

Вставьте край пластикового инструмента для открытия между стеклом дисплея и кронштейном камеры и проведите им вокруг кронштейна камеры, чтобы отделить его от стекла дисплея.

Не забудьте приклеить кронштейн камеры к новому переднему стеклу дисплея перед повторной сборкой.

Во время процесса удаления стекла кабель AirPort и iSight может прилипнуть к клею на панели стекла и отсоединиться от платы камеры при подъёме панели. Если ваш кабель AirPort и iSight всё ещё подключён к плате камеры, пропустите этот шаг.

Если ваша цель — снять плату камеры, пропустите этот шаг, так как повторное подключение кабеля AirPort и iSight не требуется.

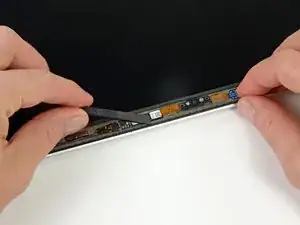

Чтобы переподключить кабель, сначала используйте кончик лопаточки, чтобы снять кусочек пеночной ленты над ZIF-разъёмом кабеля AirPort и iSight.

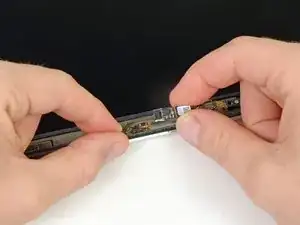

Используйте кончик лопаточки, чтобы перевернуть вверх фиксатор ZIF-разъёма на гнезде кабеля AirPort и iSight.

Вставьте кабель AirPort и iSight в его разъём на плате камеры и используйте кончик лопаточки, чтобы защёлкнуть фиксатор ZIF, зафиксировав кабель на месте.

Вновь приклейте кусочек ленты, покрывающий разъём кабеля AirPort и iSight.

Используйте плоский конец лопаточки, чтобы отщёлкнуть разъём кабеля iSight от его гнезда на плате камеры.

Если кабель AirPort и iSight был случайно отключён при подъёме переднего стекла дисплея от узла дисплея, пропустите этот шаг.

Если он присутствует, используйте кончик лопаточки, чтобы снять кусочек пеночной ленты над ZIF-разъёмом кабеля AirPort и iSight.

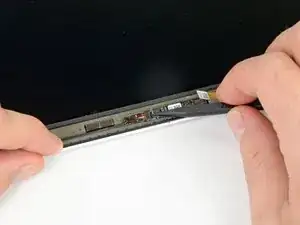

Используйте кончик лопаточки, чтобы перевернуть вверх фиксатор ZIF на гнезде кабеля камеры.

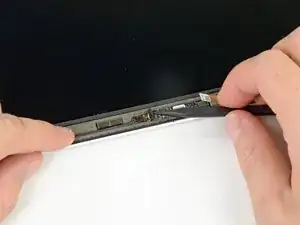

Тяните кабель AirPort и iSight прямо из его гнезда на плате камеры.

Поднимите и удалите плату камеры из узла дисплея.
