Замена порта MagSafe в MacBook Air 15" 2023

Разрядите батарею MacBook ниже 25% перед началом ремонта — заряженный аккумулятор может воспламениться при повреждении.

Отключите все кабели и полностью выключите MacBook.

Закройте экран и положите MacBook вверх дном. Держите ноутбук закрытым до тех пор, пока Вы физически не отключите батарею.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Используйте отвёртку P5 pentalobe, чтобы вывернуть четыре винта длиной 6.4 мм, фиксирующие нижнюю крышку.

Прикрепите присоску к центру переднего края нижней крышки.

Потяните за присоску вверх, чтобы создать зазор между нижней крышкой и рамой.

Вставьте медиатор для вскрытия в созданный зазор.

В следующих двух шагах Вы почувствуете и услышите освобождение шести защёлок. Если защёлка не освобождается, вставьте медиатор глубже и попробуйте снова.

Сдвиньте медиатор к правому нижнему углу, чтобы освободить первую защёлку.

Проведите медиатор вокруг угла и вверх по правому краю, чтобы освободить ещё две защёлки.

Вставьте медиатор в первоначальный зазор, созданный присоской.

Проведите медиатор к левому нижнему углу и вверх по левому краю, чтобы освободить три оставшиеся защёлки.

Четыре скользящих защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Для отделения этих защёлок требуется большое усилие — рассмотрите возможность использования перчаток, чтобы защитить руки от острых краёв нижней крышки.

Держите нижнюю крышку параллельно раме и энергично сдвиньте её прямо от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки со шляпками винтов, по которым они скользят. Нажмите вниз и сдвиньте нижнюю крышку к заднему краю, чтобы защёлки вошли в зацепление — она прекратит скольжение по мере вхождения защёлок.

Когда одна сторона войдёт в зацепление, она может вывести другую сторону из положения. Проверяйте обе стороны по мере вдавливания, не должно быть зазора вдоль заднего края.

Когда нижняя крышка выровнена с рамой, сильно прижмите по периметру, чтобы зафиксировать шесть защёлок.

Вы услышите и почувствуете чёткий щелчок при защёлкивании каждой защёлки.

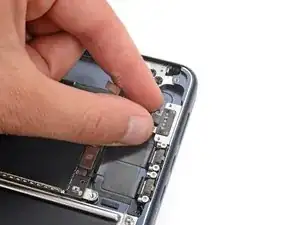

Используйте пинцет с притуплённым наконечником или пальцы, чтобы снять кусочек ленты, закрывающей крышку разъёма аккумулятора.

При сборке используйте оставшийся клей, чтобы зафиксировать ленту на крышке.

Используйте отвёртку 3IP Torx Plus, чтобы вывернуть два винта длиной 1.5 мм, фиксирующие крышку разъёма аккумулятора.

Снимите крышку.

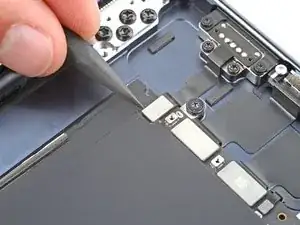

Используйте медиатор, чтобы поддеть и отключить разъём аккумулятора.

Чтобы подключить защёлкивающийся разъём, совместите его с гнездом и аккуратно надавите на одну сторону до щелчка, затем надавите на другую сторону. Возможно, потребуется несколько попыток для точного совмещения разъёма.

Левый динамик будет находиться с вашей правой стороны, когда Вы работаете с MacBook в перевёрнутом положении.

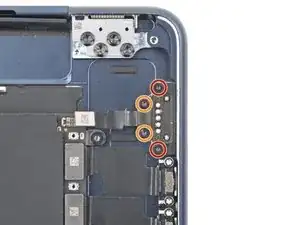

Используйте отвёртку 3IP Torx Plus, чтобы вывернуть следующие винты:

Два винта длиной 2.6 мм, фиксирующие крышку правой петли

Два винта длиной 1.5 мм, фиксирующие крышку кабеля динамика

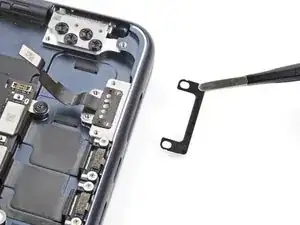

Снимите крышку кабеля динамика.

Вставьте острый конец медиатора в одно из отверстий под винт крышки правой петли.

Оттолкните крышку петли от заднего края, чтобы отсоединить её.

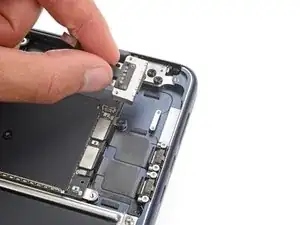

Снимите крышку петли.

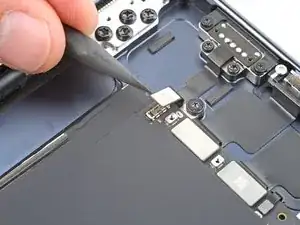

Используйте острый конец медиатора, чтобы поддеть и отключить защёлкивающийся разъём левого динамика.
