Замена датчика Touch ID 15" MacBook Air 2023

Перед началом ремонта дождитесь, пока заряд батареи MacBook не опустится ниже 25% — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите MacBook.

Закройте дисплей и положите MacBook нижней крышкой вверх. Держите ноутбук закрытым, пока вы физически не отключите батарею.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте отвертку P5 pentalobe, чтобы вынуть четыре винта длиной 6,4 мм, крепящие нижнюю крышку.

Прикрепите присоску к центру переднего края нижней крышки.

Потяните присоску вверх, чтобы создать щель между нижней крышкой и рамой.

Вставьте пластиковую лопатку в щель.

На следующих двух шагах вы почувствуете и услышите освобождение шести защёлок. Если защёлка не отпускается, вставьте лопатку глубже и попробуйте ещё раз.

Просуньте лопатку к нижнему правому углу, чтобы освободить первую защёлку.

Проведите лопатку вокруг угла и вверх по правому краю, чтобы освободить ещё две защёлки.

Вставьте лопатку в первоначальную щель, созданную присоской.

Проведите лопатку к нижнему левому углу и вверх по левому краю, чтобы освободить три оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Для отделения этих защёлок потребуется значительное усилие — рекомендуется использовать перчатки, чтобы защитить руки от острых краёв нижней крышки.

Держите нижнюю крышку ровно относительно рамы и сильно сдвигайте её прямо от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделена.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, по которым они должны скользить. Нажмите вниз и сдвиньте нижнюю крышку в сторону заднего края, чтобы защёлки вошли в зацепление — она перестанет скользить, когда защёлки зафиксируются.

Когда одна сторона встанет на место, она может вывести другую сторону из совместимости. Проверяйте обе стороны при нажатии — по заднему краю не должно быть зазора.

Когда нижняя крышка будет заподлицо с рамой, сильно нажмите по периметру, чтобы зафиксировать шесть защёлок.

Вы услышите и почувствуете отчётливый щелчок при защёлкивании каждой защёлки.

С помощью пинцета с тупыми концами или пальцами подденьте и снимите кусочек ленты, закрывающий крышку разъёма батареи.

При повторной сборке используйте оставшийся клей, чтобы зафиксировать ленту на крышке.

Используйте отвертку 3IP Torx Plus, чтобы выкрутить два винта длиной 1,5 мм, крепящие крышку разъёма батареи.

Снимите крышку.

Используйте пластиковую лопатку, чтобы поддеть и отключить разъём батареи.

Чтобы снова подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите на одну сторону, пока не щёлкнет, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.

Правый динамик будет находиться с вашей левой стороны, когда вы работаете с MacBook, так как он лежит вверх ногами.

Используйте отвертку 3IP Torx Plus, чтобы вынуть следующие винты:

Два винта длиной 2,6 мм, крепящие крышку левого шарнира

Два винта длиной 1,5 мм, крепящие крышку кабеля динамика

Снимите крышку кабеля динамика.

Вставьте острый конец лопатки в одно из отверстий под винт на крышке левого шарнира.

Отодвиньте крышку шарнира от заднего края, чтобы освободить её.

Снимите крышку шарнира.

Используйте острый конец лопатки, чтобы приподнять и отключить защёлкивающийся разъём правого динамика.

Снимите три винта, крепящие правый динамик:

Один винт Torx Plus 4IP длиной 5.5 мм

Один винт Torx Plus 4IP длиной 2.7 мм

Один винт Torx Plus 6IP длиной 3.5 мм

Убедитесь, что кабель по верхнему правому краю динамика не зажался на плате логики, иначе он может порваться.

Поднимите левый край динамика над рамкой и сдвиньте его влево, чтобы извлечь.

При повторной сборке проведите кабель динамика под левым краем сборки антенны перед тем, как уложить динамик в его гнездо.

Левый динамик будет находиться у Вас с правой стороны, так как MacBook лежит вверх дном.

Используйте отвёртку Torx Plus 3IP, чтобы удалить следующие винты:

Два винта длиной 2.6 мм, крепящие крышку правой петли

Два винта длиной 1.5 мм, крепящие крышку кабеля динамика

Снимите крышку кабеля динамика.

Вставьте острый конец лопатки в одно из отверстий под винт крышки правой петли.

Оттолкните крышку петли от заднего края, чтобы отщёлкнуть её.

Снимите крышку петли.

Используйте острый конец лопатки, чтобы приподнять и отключить защёлкивающийся разъём левого динамика.

Снимите три винта, крепящие правый динамик:

Один винт Torx Plus 4IP длиной 5.5 мм

Один винт Torx Plus 4IP длиной 2.7 мм

Один винт Torx Plus 6IP длиной 3.5 мм

Убедитесь, что кабель по верхнему левому краю динамика не зажался на плате логики, иначе он может порваться.

Поднимите правый край динамика над рамкой и сдвиньте его вправо, чтобы извлечь.

При повторной сборке проведите кабель динамика под правым краем сборки антенны перед тем, как уложить динамик в его гнездо.

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 1.5 мм, крепящие крышку кабелей антенн.

Снимите крышку.

Вставьте одно плечо изогнутых пинцетов под металлическую шейку одного из антенных разъёмов и поднимите прямо вверх, чтобы отключить его.

Отключите второй разъём антенны.

Чтобы подключить антенные разъёмы обратно, удерживайте каждый разъём над гнездом и надавите плоским концом лопатки. Разъём защёлкнется на месте.

Используйте отвёртку Torx Plus 4IP, чтобы удалить два винта длиной 5.5 мм, крепящие антенную планку.

Снимите антенную планку.

Под пенопластовой подушкой скрыты два винта, крепящие крышку кабелей дисплея и камеры. Подушка закреплена слабо.

Используйте пинцет или пальцы, чтобы снять пенопластовую подушку с крышки.

При повторной сборке используйте оставшийся клей, чтобы закрепить подушку. Если подушка не держится, используйте двустороннюю ленту.

Используйте отвёртку Torx Plus 3IP, чтобы удалить четыре винта длиной 1.5 мм, крепящие крышку кабелей дисплея и камеры.

Снимите крышку.

Используйте лопатку, чтобы приподнять и отключить защёлкивающиеся разъёмы кабелей дисплея и камеры.

При повторной сборке используйте плоский конец лопатки, чтобы аккуратно подвинуть кабели дисплея и камеры под плату логики.

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, крепящие кабели дисплея и камеры к рамке.

Используйте пинцет с тупыми концами или пальцы, чтобы снять поролоновую накладку и два куска ленты:

Поролоновая накладка крышки разъёма для наушников

Лента кабеля трекпада

Лента крышки разъёмов MagSafe и Thunderbolt

При сборке используйте оставшийся клей, чтобы зафиксировать поролоновую накладку и куски ленты.

Слабый клей фиксирует кабель трекпада к его металлической крышке.

Оттяните кабель трекпада от крышки, чтобы разъединить фиксирующий его клей.

При сборке используйте оставшийся клей, чтобы зафиксировать кабель трекпада на крышке. Если кабель не держится, используйте двухстороннюю ленту для закрепления.

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть шесть винтов длиной 1.5 мм, фиксирующих крышки межсоединения, трекпада и разъёмов MagSafe/Thunderbolt.

Снимите три крышки разъёмов.

Используйте лопаточку, чтобы приподнять и отключить все семь нажимных разъёмов от логической платы:

Один для кабеля межсоединения

Один для кабеля трекпада

Один для кабеля микрофонного массива

Четыре с правой стороны логической платы для кабелей MagSafe, Thunderbolt и датчика Холла

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть два винта на верхнем левом краю логической платы:

Один винт длиной 2.6 мм

Один винт длиной 4.7 мм

Используйте отвёртку Torx Plus 5IP, чтобы вывернуть оставшиеся шесть винтов, фиксирующих логическую плату:

Три винта длиной 3.1 мм

Два винта длиной 3.8 мм

Один винт длиной 3.6 мм

Возьмитесь за правую сторону логической платы и снимите её.

При сборке:

Опустите логическую плату на место, убеждаясь, что ни один кабель не застрял под ней.

Тщательно проверьте кромки логической платы, нет ли под ней застрявших кабелей. Если есть, используйте кончик лопаточки, чтобы аккуратно их вытянуть.

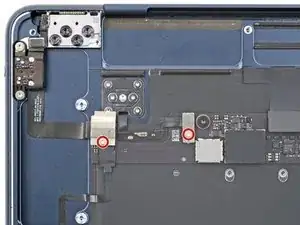

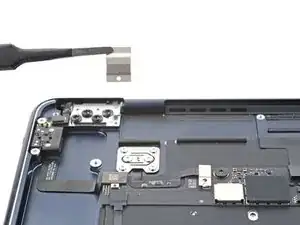

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть два винта длиной 1.5 мм, фиксирующих крышки разъёмов датчика Touch ID и разъёма для наушников.

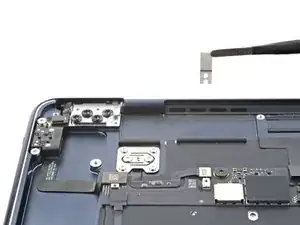

Снимите две крышки.

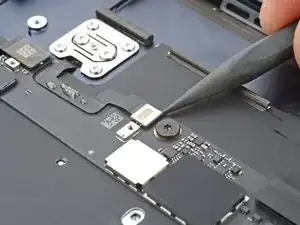

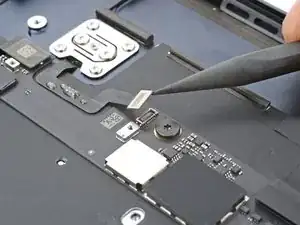

Используйте лопаточку, чтобы приподнять и отключить нажимной разъём датчика Touch ID от дочерней платы.

Слабый клей фиксирует кабель датчика Touch ID к корпусу.

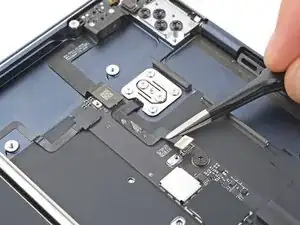

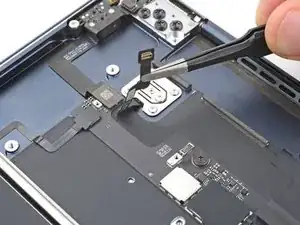

Используйте пинцет с тупыми концами или пальцы, чтобы отслоить кабель датчика Touch ID от корпуса.

При сборке:

Если кабель нового датчика Touch ID имеет клейкую полоску, снимите пластиковую подложку и прижмите кабель к корпусу.

Если у кабеля нет клея, используйте полоску двухсторонней ленты, чтобы зафиксировать его на корпусе.

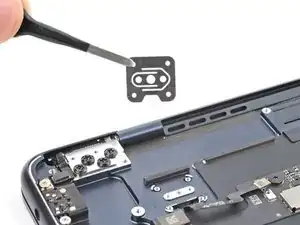

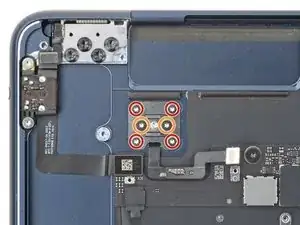

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть шесть винтов, фиксирующих датчик Touch ID и его кронштейн:

Четыре винта длиной 2 мм

Два винта длиной 1.7 мм

При сборке:

Установите винты, не затягивая их полностью.

Откройте MacBook и совместите датчик Touch ID с клавиатурой.

Закройте MacBook и полностью затяните винты.

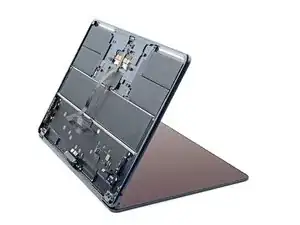

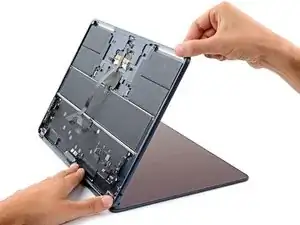

Откройте MacBook до положения, при котором основной корпус самостоятельно удерживается в вертикальном положении.

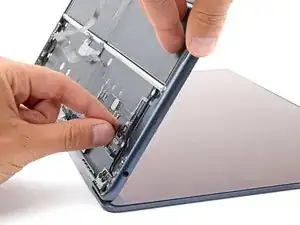

Оттяните датчик Touch ID от корпуса, направляя кабель через его слот.

Снимите датчик.

При сборке:

Пропустите кабель нового датчика Touch ID через его слот в корпусе.

Убедитесь, что кабель правильно ориентирован, чтобы нажимной разъём совпал с гнездом.

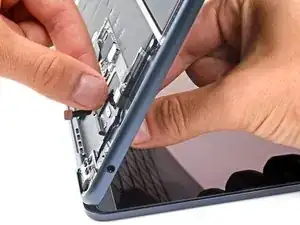

Держите кабель одной рукой и другой выравнивайте новый датчик в его посадочном месте.

Когда датчик выровнен, аккуратно потяните кабель от MacBook, чтобы прижать датчик к корпусу.

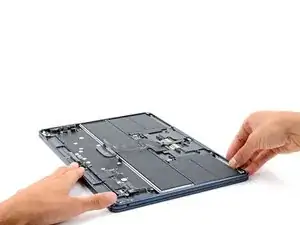

Продолжайте удерживать датчик за кабель и медленно закройте MacBook.
