Замена жесткого диска на SSD в iMac 2009–2010 годов (IcyDock)
Следуйте этому руководству, чтобы заменить жесткий диск iMac на SSD. В нем описаны шаги по установке датчика температуры SSD, чтобы вентиляторы Mac работали на правильной скорости.
Руководство только по подготовке. Модернизация SSD с датчиком температуры для iMac конца 2009–2010 годов.
Шаг 1
Выполняйте следующие десять шагов только при замене жесткого диска на комплект SSD.
Нажмите на защелку передней панели корпуса пальцем. Удерживая защелку, раскройте панель.
Снимите переднюю панель.
Шаг 2
Совместите маленькие разъёмы SATA так, чтобы узкая сторона разъёма на SSD соответствовала узкой стороне разъёма на корпусе.
Вставьте накопитель спереди в корпус, пока разъём SATA полностью не зафиксируется.
SSD подключается к корпусу только одним способом. Если разъёмы не совмещаются, поверните SSD и попробуйте снова.
Шаг 3

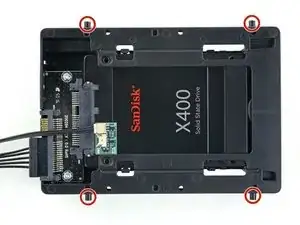

По желанию можно закрепить SSD в корпусе двумя винтами Philips #1, которые идут в комплекте с корпусом.
Шаг 4

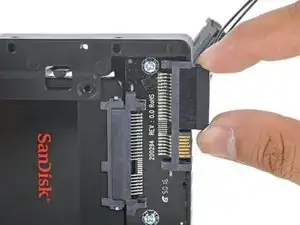

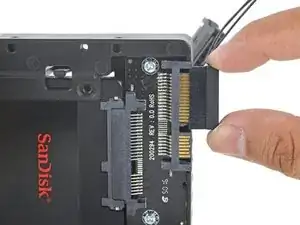

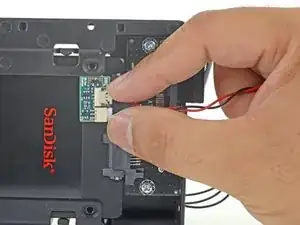

Подключите прилагаемый кабель SATA питания с датчиком к широкой стороне разъёма SATA на корпусе.
Кабель с ключом, поэтому подключается только одним способом. Если не удаётся подключить кабель, поверните его на 180° и повторите попытку.
Шаг 5
Снимите защитную плёнку с клейкой стороны небольшой платы датчика температуры.
Приклейте плату датчика температуры к открытому металлическому участку поверхности SSD как можно ближе к разъёму SATA.
Сложите излишки проводов датчика температуры так, чтобы они не мешали при установке корпуса.
Шаг 6

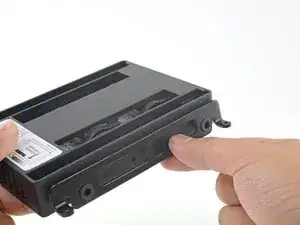

Установите монтажные штифты от старого жесткого диска на боковые стороны корпуса.
Отверстия в корпусе могут быть не нарезаны, поэтому закручивание монтажных штифтов может потребовать дополнительных усилий. Делайте это медленно и аккуратно, следя за тем, чтобы штифты входили ровно.
Шаг 7

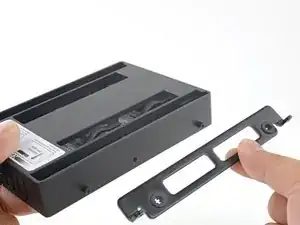

Установите на корпус любые крепежные планки, снятые со старого жесткого диска.
Шаг 8

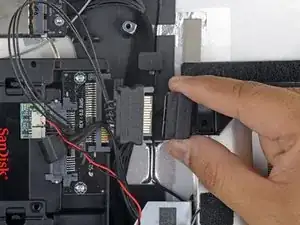

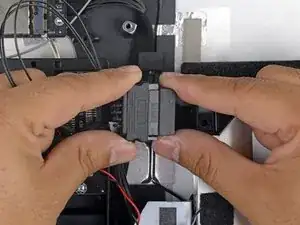

Подключите кабель SATA питания iMac к новому кабелю SATA питания, поддерживающему работу датчика температуры.
Проложите кабели SATA так, чтобы они не мешали другим компонентам.
Шаг 9

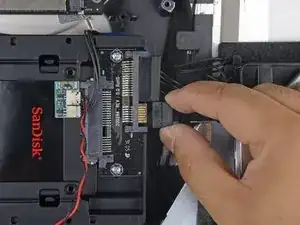

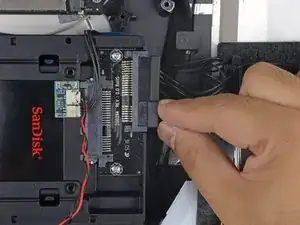

Подключите кабель данных SATA iMac к разъёму данных SATA на корпусе.
Шаг 10

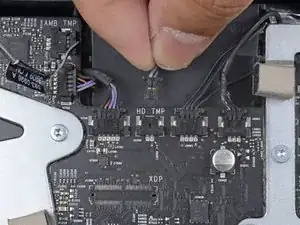

Найдите на материнской плате разъём с обозначением HD TMP или HDD TEMP.
Если трудно его найти, проследите двухпроводный кабель температуры, который был отсоединен от старого жесткого диска.
Если прежний кабель температуры всё ещё подключён к плате, отсоедините и удалите его. Он больше не понадобится.

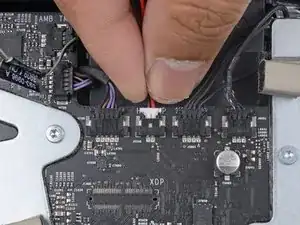

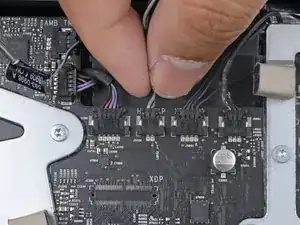

Подключите двухпроводный красно-чёрный кабель датчика температуры к разъёму на материнской плате, обозначенному HD TMP или HDD TEMP.
Разъём с ключом, поэтому подключается только одним способом. Если разъём не входит в гнездо, переверните его и повторите попытку.
Проложите излишки провода так, чтобы они не мешали другим компонентам.
Завершение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
