Замена кабеля PCIe SSD в Mac mini начала 2014 года

Нижняя крышка крепится к трем винтовым стойкам.

Подденьте рядом, но не прямо на винтовых стойках.

Используйте пластиковый инструмент для открытия, чтобы поднять нижнюю крышку Mac mini.

Поднимите и снимите нижнюю крышку.

Удалите следующие винты TR6 с антенны:

Три винта по 4.1 мм

Три винта по 1.9 мм

Не снимайте антенну полностью; она все еще подключена к Mac mini с помощью антенного кабеля.

С выходами I/O к вам, переверните антенну вправо, чтобы получить доступ к разъему антенного кабеля.

Удалите единственный винт T6 длиной 3.4 мм и шайбу с антенного кабеля.

Будьте осторожны, чтобы не потерять шайбу при удалении винта.

Используйте конец лопатки, чтобы поднять разъем антенны прямо вверх из его гнезда на плате аэропорта.

Осторожно потяните антенный кабель из щели между блоком питания и корпусом.

Удалите антенну с Mac mini.

Удалите винт T5 длиной 5 мм, который фиксирует SSD.

Слегка поднимите свободный конец SSD и вытяните его из разъема.

Осторожно поднимите SSD из корпуса, не задевая и не касаясь золотых контактов.

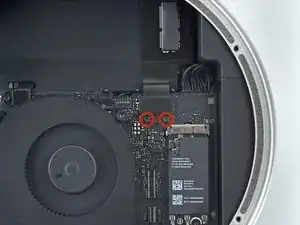

Удалите два винта T6 длиной 2.6 мм, фиксирующих кронштейн кабеля PCIe SSD.

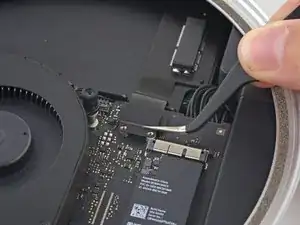

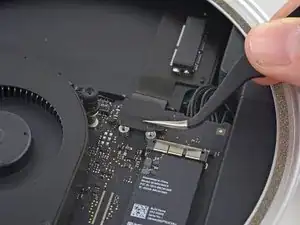

Удалите кронштейн кабеля PCIe SSD.

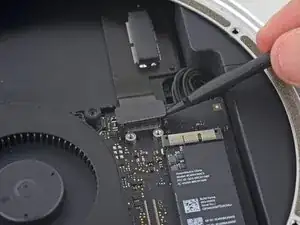

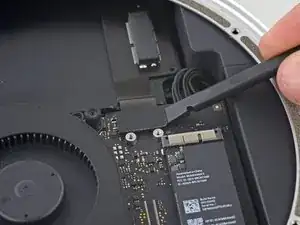

Используйте плоский конец лопатки, чтобы поднять разъем PCIe SSD прямо вверх из разъема на плате логики.

Будьте осторожны, чтобы не поддевать сам разъем.

Подсуньте плоский конец лопатки под кабель SSD, чтобы отлепить его от клея, который держит его в Mac mini.

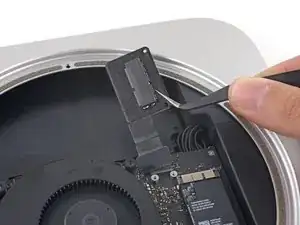

Удалите кабель PCIe SSD из Mac mini.
