Замена радиатора MacBook Pro 14" (конец 2023 г.)

Это руководство — только предварительный шаг! Оно является частью другой процедуры и не предназначено для использования самостоятельно.

Шаг 1

Дождитесь, пока батарея MacBook разрядится ниже 10% перед началом ремонта. Заряженная батарея может загореться при повреждении во время ремонта.

Полностью выключите MacBook, закройте крышку и переверните ноутбук. Держите крышку закрытой до физического отключения батареи.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Шаг 2

Полностью выключите и отключите от питания MacBook Pro перед началом работ. Закройте экран и переверните весь ноутбук вверх дном.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить восемь винтов, закрепляющих нижнюю крышку:

Четыре винта 9.3 мм

Четыре винта 5 мм

Во время ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения устройства.

Шаг 3

Прижмите присоску у переднего края нижней крышки, между отверстиями для винтов.

Потяните за присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Шаг 4

Вставьте пластиковую лопатку в созданный зазор.

Проведите лопаткой вокруг ближайшего угла, затем на половину высоты по боковой стороне MacBook Pro.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать щелчок освобождения защёлки.

Шаг 5

Повторите предыдущий шаг с другой стороны, используя лопатку, чтобы освободить вторую защёлку.

Шаг 6

По заднему краю MacBook расположены скользящие защёлки, дополнительно фиксирующие нижнюю крышку. Для разъединения этих защёлок может потребоваться значительная сила — используйте перчатки, чтобы защитить руки от острых краёв нижней крышки.

Крепко потяните нижнюю крышку от заднего края, по очереди с каждого угла, чтобы отсоединить скользящие защёлки.

Держите нижнюю крышку прижатой к корпусу MacBook. Не тяните вверх, пока она полностью не отделена.

Шаг 7

Снимите нижнюю крышку.

Для установки нижней крышки:

Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите вниз на нижнюю крышку и сдвиньте её в направлении заднего края, чтобы защёлки вошли в зацепление.

Когда одна сторона войдёт в зацепление, она может вывести другую сторону из совмещения. Проверяйте обе стороны во время нажатия.

Когда задние углы нижней крышки будут закреплены и заподлицо с рамой, нажмите по центру нижней крышки, чтобы зафиксировать остальные четыре защёлки.

Вы услышите и почувствуете, как каждая защёлка защёлкивается на месте.

Шаг 8

Отогните любую ленту, закрывающую разъём кабеля данных платы батареи на плате логики.

Шаг 9

Используйте лопатку, чтобы аккуратно поднять фиксирующую планку у ZIF-разъёма кабеля данных платы батареи.

Шаг 10

Отсоедините кабель данных платы батареи, выдвинув его из гнезда на плате логики.

Шаг 11

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2.1 мм, фиксирующих кронштейн кабеля трекпада на плате логики.

Шаг 12

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля трекпада.

Шаг 13

Плоским концом лопатки подденьте и отсоедините нажимной разъём кабеля трекпада, закреплённый на плате логики.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и повредиться.

Шаг 14

Кабель трекпада слабо приклеен к рамке.

Отклейте кабель трекпада от корпуса, аккуратно разделяя клейкую ленту.

Шаг 15

Отогните любую ленту, закрывающую разъём кабеля данных платы батареи под большим «блинчиком» винта.

Шаг 16

Используйте лопатку, чтобы аккуратно поднять фиксирующую планку у ZIF-разъёма кабеля данных платы батареи.

Шаг 17

Отключите кабель передачи данных платы батареи, выдвинув его из разъёма на плате батареи.

Шаг 18

Кабель передачи данных платы батареи слегка приклеен к корпусу устройства.

Подденьте участки с клеем тупоконечными пинцетами, чтобы отделить кабель от корпуса.

Снимите кабель передачи данных платы батареи.

Шаг 19

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить 3,8 мм винт с широкой головкой, фиксирующий разъём питания батареи.

Шаг 20

Используйте плоский конец лопатки, чтобы приподнять разъём питания батареи от платы батареи и отключить батарею.

Приподнимите разъём достаточно высоко, чтобы он случайно не коснулся контактов во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.

Для дополнительной безопасности поместите барьер, например кусочек игральной карты, между разъёмом и платой.

Шаг 21

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три 2,1 мм винта, фиксирующие кронштейн антенны и крышку коаксиального кабеля к раме.

Шаг 22

Используйте пинцет или пальцы, чтобы снять крышку сверху коаксиальных кабелей антенны.

Шаг 23

Используйте наконечник лопатки, чтобы поддеть и отключить коаксиальный кабель антенны.

Повторите для двух остальных кабелей.

При повторной сборке эти кабели можно трудно соединить. Удерживайте каждый разъём над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Шаг 24

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить четыре 2,1 мм винта, фиксирующие крышки кабелей экрана.

Шаг 25

Используйте пинцет или пальцы, чтобы снять две крышки кабелей экрана с логической платы.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть и отключить самые правые защёлкивающиеся разъёмы кабеля экрана, закреплённые на логической плате.

Шаг 27

Повторите предыдущую операцию отключения для оставшегося защёлкивающегося разъёма в верхнем левом углу логической платы.

Не поддёргивайте рядом расположенные компоненты поверхностного монтажа около разъёма.

Шаг 28

Отклейте любую ленту, закрывающую разъём кабеля микрофона.

Шаг 29

Используйте лопатку, чтобы аккуратно приподнять фиксирующий флажок на ZIF-разъёме кабеля микрофона.

Шаг 30

Отключите кабель микрофона, выдвинув его из разъёма на логической плате.

Шаг 31

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить девять 2,1 мм винтов, фиксирующих правые крышки кабелей к раме:

Шаг 32

Используйте пинцет или пальцы, чтобы снять пять правых крышек кабелей.

Шаг 33

Отклейте любую ленту, покрывающую кабель правого динамика.

Шаг 34

Используйте лопатку, чтобы аккуратно приподнять фиксирующий флажок на ZIF-разъёме кабеля правого динамика.

Шаг 35

Отключите кабель правого динамика, выдвинув его из разъёма на логической плате.

Шаг 36

Используйте лопатку, чтобы поддеть и отключить защёлкивающийся разъём аудиоразъёма для наушников.

Шаг 37

Используйте лопатку, чтобы поддеть и отключить защёлкивающиеся разъёмы правых портов USB-C.

Шаг 38

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём порта MagSafe.

Шаг 39

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём датчика угла открытия крышки.

Шаг 40

Используйте отвертку Torx Plus 3IP, чтобы выкрутить четыре винта, крепящие левые защитные крышки кабелей к рамке:

Два винта 2 мм

Два винта 2.1 мм

Шаг 41

Снимите две левые защитные крышки кабелей пинцетом или пальцами.

Шаг 42

Отогните любую ленту, покрывающую кабель левого динамика.

Шаг 43

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку ZIF-разъёма кабеля левого динамика.

Шаг 44

Отсоедините кабель левого динамика, сдвинув его из гнезда на плате.

Шаг 45

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём левого порта USB‑C.

Шаг 46

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём датчика Touch ID в верхней левой части устройства.

Кабель датчика Touch ID приклеен к рамке. Если клей не разойдётся при отсоединении нажимного разъёма, подденьте кабель медиатором, чтобы отделить его.

Шаг 47

Отогните любую ленту, покрывающую разъёмы кабелей клавиатуры и подсветки клавиатуры.

Шаг 48

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку ZIF-разъёмов кабелей клавиатуры.

Шаг 49

Отсоедините кабели клавиатуры и подсветки клавиатуры, сдвинув их из гнёзд на плате.

Шаг 50

Отогните любую ленту, покрывающую разъём кабеля правого вентилятора.

Шаг 51

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку ZIF-разъёма кабеля правого вентилятора.

Шаг 52

Отсоедините кабель правого вентилятора, сдвинув его из гнезда на плате.

Шаг 53

Кабель правого вентилятора слабо приклеен к плате.

Оттяните кабель вентилятора пинцетом от платы, чтобы отделить клей.

Кабели вентиляторов чрезвычайно хрупкие и легко рвутся; будьте осторожны при их изгибе инструментами.

Шаг 54

Повторите предыдущую процедуру отсоединения и отведения для левого вентилятора.

Шаг 55

Снимите четыре чёрных защитных крышки винтов с платы.

Шаг 56

Используйте отвертку Torx Plus 5IP, чтобы выкрутить 11 винтов, крепящих плату:

Четыре винта 3.6 мм

Два винта 4.5 мм

Два винта 5.2 мм

Два винта 3.8 мм

Один винт 3.9 мм

Шаг 57

Используйте отвертку Torx T6, чтобы выкрутить три винта, крепящие плату:

Два винта 4.7 мм

Один винт 5.7 мм

Шаг 58

Вставьте лопатку между правой стороной платы и рамкой.

Подденьте лопаткой, чтобы освободить плату из зажимов.

Шаг 59

Вставьте лопатку между нижней частью платы и рамкой.

Подденьте лопаткой, чтобы освободить плату из зажимов.

Шаг 60

Осторожно поднимите плату логики за её правую сторону, чтобы освободить от направляющих штифтов.

Если кажется, что плата не выходит, проверьте, что все кабели отключены.

Оттяните плату логики от левой стороны устройства, чтобы отделить порты HDMI и SDXC от их посадочных мест в корпусе.

Снимите плату логики.

Шаг 61

При сборке выполните следующее:

Убедитесь, что все 18 разъёмов расположены над платой логики перед её установкой обратно в корпус.

Если у вас возникают трудности с позиционированием разъёмов, используйте ленту, чтобы отвести их в сторону.

Удерживайте резиновые прокладки в стороне, чтобы ребра могли опуститься в свои углубления.

При повторной установке платы логики вставляйте сначала левую сторону, чтобы правильно совместить порты HDMI и SDXC.

Используйте пальцы, чтобы слегка сжать порт HDMI, чтобы он вошёл в своё углубление. В противном случае плата логики не сядет корректно.

Шаг 62

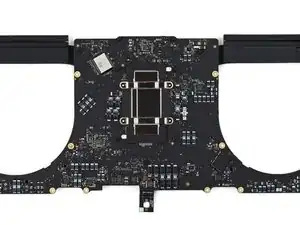

Переверните плату логики так, чтобы винты крепления радиатора были обращены вверх.

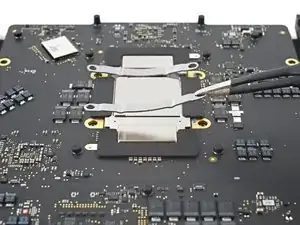

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить четыре винта длиной 3.9 мм, фиксирующие радиатор к плате логики.

Аккуратно удерживайте винты при выкручивании, так как прижимные скобы могут выбить их.

При сборке слегка затяните эти винты, затем совместите скобы и радиатор перед окончательным затягиванием по диагонали (X‑образно).

Шаг 63

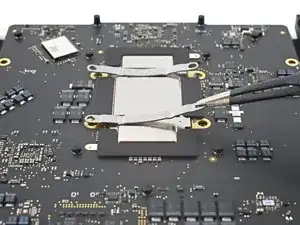

С помощью пинцета или пальцев снимите прижимные скобы радиатора.

Шаг 64

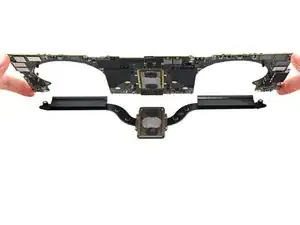

Поднимите плату логики пальцами и снимите её с радиатора.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к плате логики термопастой.

Снимите радиатор.

Под платой логики и радиатором находится толстый серый теплопроводный состав. Каждый раз при снятии радиатора обращайтесь к нашему руководству по термопасте, чтобы удалить старый теплопроводный состав и заменить его подходящим материалом.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые покрытия с новой детали перед установкой.

Ремонт не прошёл как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу MacBook Pro 14" 2021 Answers.

Перевод руководства с ifixit.com
