iMac Intel 21.5" Retina 4K Display (2017) — модернизация ОЗУ и SATA‑жёсткого диска
Это руководство описывает снятие логической платы в iMac 4K 2017 года с целью обновления оперативной памяти и SATA‑жёсткого диска (например, если Вы приобрели комплект Max Your Mac).
Некоторые изображения в этом руководстве сделаны на модели 2015 года, которая имеет незначительные визуальные отличия.
Если Вы собираетесь заменить/обновить жёсткий диск, обязательно клонируйте существующий диск на заменяющий перед выполнением этого обновления, чтобы сохранить файлы и операционную систему.
Это руководство помечено как «потенциально опасное», поскольку требует работы с блоком питания, содержащим большие конденсаторы. Отключите iMac от сети и нажмите и удерживайте кнопку питания не менее 10 секунд, чтобы помочь разрядить конденсаторы. Держите плату за края и не прикасайтесь к поверхностным компонентам.
Шаг 1

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонт проходит быстро и легко с клином для обслуживания iMac, но может быть выполнен и без него.
Если Вы используете картонный сервисный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.
Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.
Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым оголённым паяным соединениям на задней стороне блока питания. Держите плату только за края.
Шаг 2

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для вскрытия iMac в зазор между стеклянной панелью и задней крышкой.
Хаб на инструменте для вскрытия iMac не позволит Вам вдавить колесико слишком глубоко. Если Вы используете другой инструмент, вставляйте не более 3/8" в дисплей. В противном случае Вы рискуете перерезать антенные кабели и нанести серьёзные повреждения.
Шаг 3

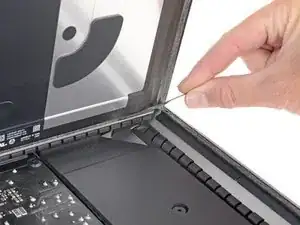

Используйте инструмент как тесторазделитель — катите его вдоль зазора, и он перережет пористый клей по центру.
Всегда держите усилие за рукоять за колесиком. Если тянуть, колесико может выскочить из рукояти.
Проведите инструмент вдоль левой стороны дисплея.
Шаг 4


Продолжайте вести инструмент вокруг верхнего левого угла.
Шаг 5

Перережьте клей вдоль верхней левой части дисплея.
Шаг 6

Продолжайте вдоль верхней части дисплея.
Возможно, стоит несколько раз провести инструментом туда‑обратно по уже разрезанным участкам, чтобы как можно лучше отделить клей.
Шаг 7


Протолкните инструмент вокруг верхнего правого угла дисплея.
Шаг 8

Прокатите инструмент вниз по правой стороне дисплея.
Шаг 9

Закончите прокатывать инструмент к нижней части правой стороны дисплея.
На этом этапе рекомендуется обойти инструментом весь дисплей ещё раз, чтобы убедиться, что вы перерезали как можно больше клея.
Шаг 10


Хотя инструмент для вскрытия перерезал большую часть клея, дисплей всё ещё будет слегка прилипать к корпусу. Для отделения оставшегося клея потребуется пластиковая карта.
Уложите iMac лицевой стороной вверх на стол.
Начиная с верхнего правого угла iMac, подденьте пластиковую карту между дисплеем и рамой.
Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе Вы можете повредить внутренние компоненты.
Шаг 11

Осторожно поверните пластиковую карту в сторону, чтобы создать зазор между дисплеем и рамой.
Двигайтесь медленно и не перегружайте стекло дисплея — нужен зазор примерно 1/4".
Шаг 12


Сдвиньте карту в направлении центра дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.
Обязательно остановитесь до iSight‑камеры, иначе Вы можете её повредить.
Шаг 13

Ещё раз подденьте пластиковую карту в верхнем правом углу и оставьте её там, чтобы клей не слипался снова.
Шаг 14

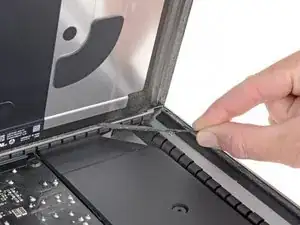

Вставьте вторую пластиковую карту в зазор между дисплеем и рамой рядом с верхним левым углом iMac.
Шаг 15

Осторожно поверните карту вверх, слегка увеличивая зазор между дисплеем и рамкой.
Как и с другой стороны, поворачивайте медленно, чтобы клей успел отделиться, и будьте внимательны, чтобы не повредить стекло дисплея чрезмерным напряжением.
Шаг 16


Продвигайте пластиковую карту к центру, снова останавливаясь непосредственно перед камерой iSight.
Шаг 17

Вставьте пластиковую карту обратно в верхний левый угол.
Шаг 18


Когда обе пластиковые карты вставлены у углов, как показано, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.
Если какие‑то участки кажутся застрявшими и не отделяются, прекратите вращение и используйте одну из карт, чтобы разрезать оставшийся клей.
Начните поднимать верхнюю часть дисплея из рамки.
Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к логической плате.
Шаг 19

Поднимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не так высоко, чтобы растянуть кабели и нагрузить их подключения (примерно 8").
Держите дисплей одной рукой, а другой отключите кабель питания дисплея.
Шаг 20


Продолжая поддерживать дисплей одной рукой, отогните металлическую удерживающую планку разъёма кабеля данных дисплея.
Осторожно извлеките кабель данных дисплея из его гнезда на логической плате.
Убедитесь, что вытягиваете разъём кабеля данных дисплея прямо из гнезда, сохраняя его параллельно плате, чтобы не повредить его.
Шаг 21

Поднимите дисплей в почти вертикальное положение.
В этот момент вдоль нижней части дисплея всё ещё остаётся полоса клея, которая держит дисплей к рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.
Шаг 22


Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым паяным контактам на задней стороне блока питания (обведено красным).
Схватите маленькую язычок в конце одной из нижних клеевых полос дисплея и потяните клей в направлении верха iMac, чтобы удалить его.
Повторите этот шаг с другой клеевой полосой и удалите её.
Если какая‑либо клеевая полоса порвётся до удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.
Шаг 23


Поднимите дисплей из рамки и извлеките его из iMac.
Возможно, потребуется медленно поднимать с одной стороны, чтобы отклеить оставшийся клей.
Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.
После разрезания клея его нельзя использовать для повторного запечатывания дисплея. Следуйте этому руководству, чтобы заменить клеевые полосы, фиксирующие дисплей к задней панели.
Шаг 24

Удалите следующие пять винтов с крестообразной головкой, удерживающих нижнюю опорную планку:
Четыре винта 3,2 мм
Один винт 1,7 мм
Вам может потребоваться приподнять крышку клея дисплея вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.
Шаг 25

Снимите нижнюю опорную планку (так называемую «подбородочную планку») с корпуса iMac.
Шаг 26

Снимите следующие винты Torx T10, фиксирующие кронштейны жесткого диска к iMac:
Два винта 21 мм
Один винт 9 мм
Один винт 27 мм
Шаг 27

Снимите левый и правый кронштейны жесткого диска с iMac.
Шаг 28


Следующие шаги приближают ваши руки к открытой поверхности блока питания. Не прикасайтесь к поверхности блока питания или к оголённым пайкам. Прикосновение может привести к удару высоким напряжением от крупных конденсаторов, установленных на плате.
Используйте наконечник лопатки, чтобы сдвинуть каждую сторону разъёма кабеля кнопки питания и аккуратно «провести» его из гнезда.
Шаг 29

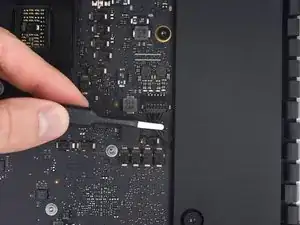

Используйте наконечник лопатки, чтобы сдвинуть каждую сторону разъёма управляющего кабеля блока питания и аккуратно «провести» его из гнезда.
Шаг 30

Удалите два винта Torx T10 длиной 7,2 мм, фиксирующие блок питания к задней панели.
В более новых моделях iMac эти винты — Torx T8 длиной 7,2 мм.
При сборке следите, чтобы провод кнопки питания не оказался зажат за платой.
Шаг 31

При работе с блоком питания будьте очень осторожны и не прикасайтесь к выводам конденсаторов или любым открытым паяным соединениям на обратной стороне блока питания. Обращайтесь с платой только за края.
Шаг 32


Поднимите блок питания слегка вверх и вытяните его из задней крышки корпуса.
Поверните блок питания против часовой стрелки, приподняв правую сторону примерно на дюйм выше левой.
Шаг 33

Сдвиньте блок питания вправо, чтобы обойти стойки винтов в задней крышке корпуса.
Шаг 34


Наклоните блок питания вперёд и извлеките его из гнезда в задней крышке корпуса.
Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к логической плате.
Шаг 35

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или любым открытым паяным соединениям на обратной стороне блока питания. Обращайтесь с платой только за края.
Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за логической платой.
Сожмите защёлку на тыльной стороне разъёма кабеля постоянного тока и вытяните его прямо из гнезда на обратной стороне логической платы.
Шаг 36


В следующих шагах может быть удобно положить iMac на заднюю панель.
Используйте плоский конец лопатки, чтобы нажать защёлку сбоку разъёма сетевого кабеля.
Удерживая защёлку лопаткой, возьмитесь за сетевой кабель и вытяните разъём прямо из гнезда.
Шаг 37

Удалите блок питания из iMac.
Шаг 38

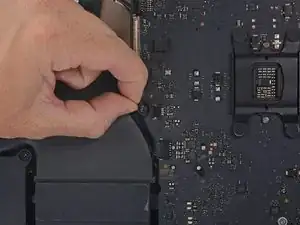

Осторожно потяните разъём кабеля вентилятора прямо от его гнезда на логической плате.
Шаг 39

Снимите три винта Torx T10 длиной 10 мм, крепящие вентилятор к задней крышке корпуса.
Верхний винт имеет резиновую подкладку, приклеенную к его головке, которая поддерживает дисплей — оставьте её на месте.
Шаг 40

Снимите вентилятор с iMac.
Шаг 41


Поднимите жёсткий диск от края, ближайшего к логической плате, и слегка вытащите его из гнезда.
Жёсткий диск всё ещё подключён SATA-кабелем; не пытайтесь полностью извлечь его из iMac.
Шаг 42


Используйте лопатку, чтобы отключить один SATA-кабель, аккуратно поддев и оттянув его от жёсткого диска.
Удалите узел жёсткого диска из iMac.
Шаг 43


Снимите резиновую прокладку с одной стороны жёсткого диска.
Повторите для другой стороны.
При установке нового диска полезно использовать двусторонний скотч, чтобы прикрепить прокладки к новому диску.
Шаг 44

Удалите винт Torx T8 длиной 7.3 мм, фиксирующий лоток жёсткого диска к задней крышке корпуса.
Шаг 45

Снимите лоток жёсткого диска.
Шаг 46

Осторожно потяните разъём кабеля правого динамика прямо вниз и выньте его из гнезда на логической плате.
Шаг 47

Осторожно потяните разъём кабеля левого динамика прямо из его гнезда на логической плате.
Шаг 48

Выведите кабель левого динамика из держателя, потянув его прямо вверх из зажимной скобы в задней крышке корпуса.
Шаг 49

Аналогично предыдущему шагу выведите SATA- и силовые кабели, потянув оплётку прямо вверх из зажимной скобы.
Шаг 50

Отклейте кусок ленты, соединяющий разъём левого динамика с SATA-питанием и данными.
Шаг 51

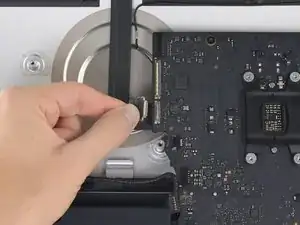

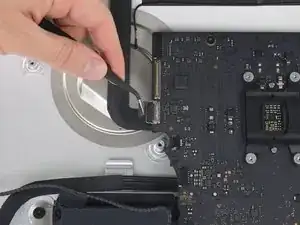

Отогните металлическую фиксирующую скобу на разъёме кабеля камеры FaceTime.
Вытяните кабель камеры FaceTime прямо из его гнезда на логической плате.
Это деликатный разъём, который легко повредить.
Шаг 52

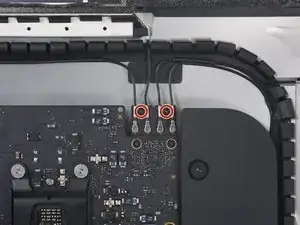

Удалите два винта T5 длиной 4,0 мм, фиксирующих четыре антенных разъёма к плате AirPort/Bluetooth.
Шаг 53

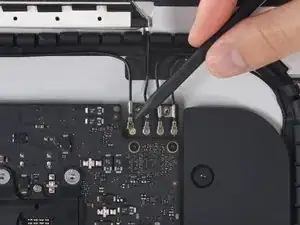

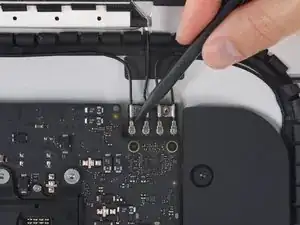

Отключите все четыре антенных разъёма, поддев их прямо вверх из гнезд на плате AirPort/Bluetooth.
Шаг 54

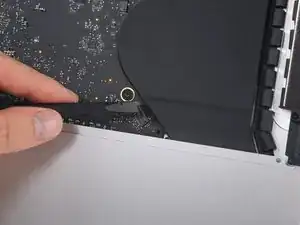

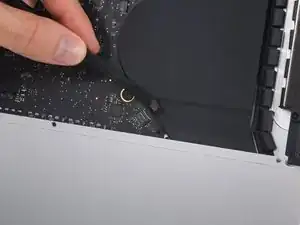

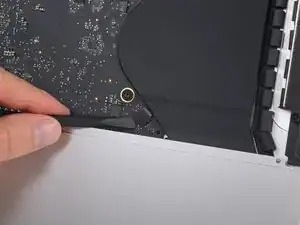

Используйте плоский край лопатки, чтобы поддеть разъём кабеля разъёма для наушников из его гнезда на логической плате.
Этот разъём находится на нижнем правом краю логической платы, рядом с правым динамиком.
Поднимите кабель вверх и уберите его с зоны логической платы.
Шаг 55

Отклейте ленту, закрывающую выпускной канал.
Шаг 56

Удалите следующие винты T8, фиксирующие выпускной канал к задней крышке:
Два винта 6,2 мм
Два винта 4,7 мм
Шаг 57

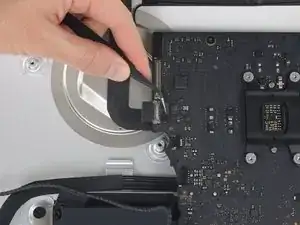

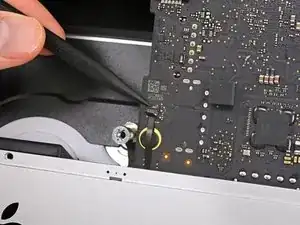

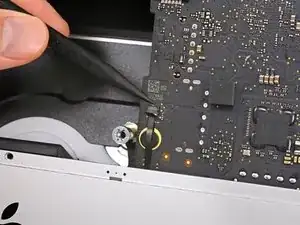

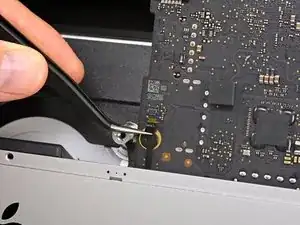

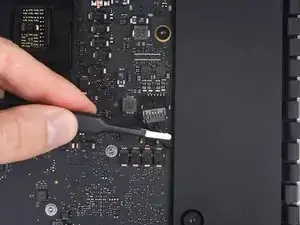

Переведите защёлку на ZIF-разъёме микрофона и вытащите кабель из его гнезда на логической плате.
Кабель микрофона деликатен, поэтому будьте осторожны, чтобы не повредить его в последующих шагах. При необходимости аккуратно приклейте его к передней части корпуса iMac, чтобы он не пострадал.
Шаг 58

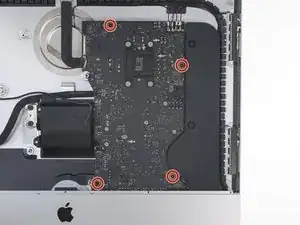

Удалите четыре винта T8 длиной 7,3 мм, фиксирующие логическую плату к задней крышке.
Шаг 59

Наклоните верхнюю часть логической платы от задней крышки.
Шаг 60

При снятии и установке логической платы следите, чтобы не повредить деликатный гибкий кабель микрофона в нижнем левом углу.

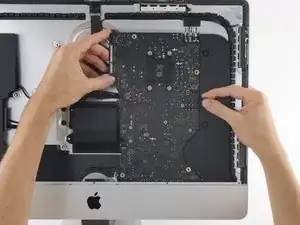

Поднимите логическую плату прямо вверх и выньте её из iMac.
Будьте осторожны, чтобы не зацепить плату за какие-либо стойки с винтами на задней крышке.
Шаг 61

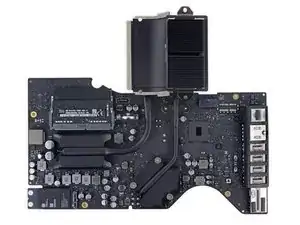

Держа плату за края, переверните логическую плату, чтобы получить доступ к двум модулям оперативной памяти.
Шаг 62

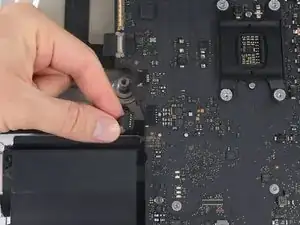

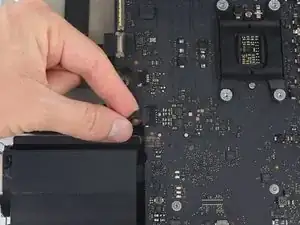

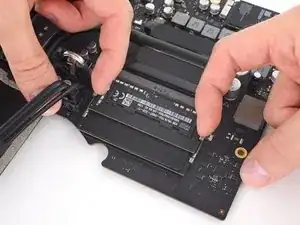

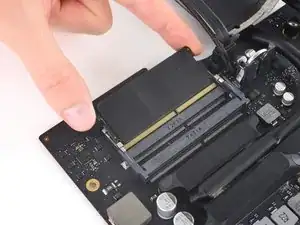

Два защёлки фиксируют модуль памяти по бокам. Разведите защёлки в стороны от модуля памяти пальцами.
При отпускании модуль памяти немного приподнимется под углом.
Шаг 63

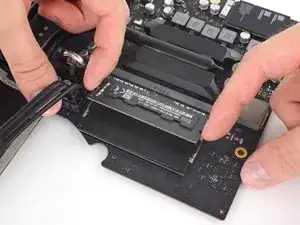

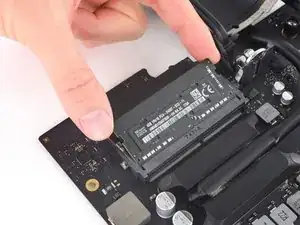

Поднимите модуль памяти под углом примерно 30 градусов и выдвиньте его.
При обращении с модулем памяти касайтесь только внешних краёв. Старайтесь не прикасаться к золотистым контактам вдоль нижнего края.
Чтобы установить новый модуль памяти, вставьте его под тем же углом до плотной посадки, затем опустите вниз, пока защёлки не зафиксируются.
Шаг 64

Оригинальный модуль памяти, расположенный ближе к логической плате, имеет термопрокладку, приклеенную к его верхней стороне (обращённой от логической платы, между двумя модулями).
Отклейте и перенесите термопрокладку с оригинального модуля на заменяемый модуль перед установкой его в нижний слот.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
