Замена кабеля камеры FaceTime для iMac Intel 21,5" Retina 4K (2017)

При разблокированном шарнире iMac будет неуравновешен и неудобен для работы. Ремонт быстрее и проще с сервисной клинья iMac, но может быть выполнен и без него.

Если вы используете картонный сервисный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или оголённых паянных соединений на задней стороне блока питания. Держите плату только за края.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в щель между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не позволит вам толкнуть колесико слишком глубоко. При использовании другого инструмента вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как роликовый нож — прокатывайте его по щели, и он разрежет поролковый клей по центру.

Всегда нажимайте, держа ручку за колесиком. Если вы тянете, колесико может выскочить из ручки.

Пропустите инструмент вверх по левой стороне дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется провести инструментом туда‑обратно по уже разрезанным участкам несколько раз, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Закончите проводку инструмента до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по периметру дисплея ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент разрезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея понадобится пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, подденьте пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку глубже 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карточку вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не допускайте сильной нагрузки на стекло дисплея — достаточно зазора примерно 1/4".

Сдвиньте карточку в сторону центра дисплея, чтобы отрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь до iSight-камеры, иначе вы можете её повредить.

Снова вставьте пластиковую карточку в верхний правый угол и оставьте её там, чтобы клей не слипся заново.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой около верхнего левого угла iMac.

Аккуратно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, чтобы клей успел разойтись, и не перегружайте стекло дисплея.

Подвиньте пластиковую карту к центру, снова остановившись непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано возле углов, осторожно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑либо участки кажутся застрявшими и не разъединяются, прекратите поворот и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей лишь на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Поднимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не настолько, чтобы натянуть кабели и создать напряжение в их соединениях (примерно 8").

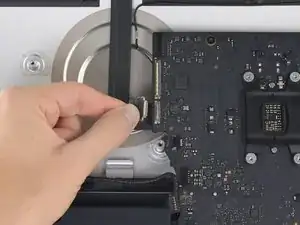

Удерживайте дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

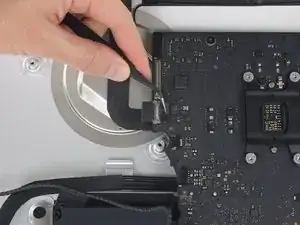

Продолжая поддерживать дисплей одной рукой, отожмите металлическую удерживающую скобу на кабеле данных дисплея.

Аккуратно вытяните кабель данных дисплея из его разъёма на плате логики.

Обязательно тяните разъём кабеля данных дисплея прямо из гнезда, сохраняя его параллельно материнской плате, чтобы не повредить его.

Поднимите дисплей до почти вертикального положения.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоса клея, которая удерживает дисплей у рамки как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, чтобы не касаться выводов конденсатора или оголённых паяных соединений на задней стороне блока питания (зонировано красным).

Возьмитесь за маленький язычок на конце одной из нижних клеевых полос дисплея и потяните клей в направлении верха iMac, чтобы удалить его.

Повторите этот шаг с другой клеевой полосой и снимите её.

Если какая‑либо клеевая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отклеить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла.

После разрезания клея его нельзя будет использовать для повторного закрепления дисплея. Следуйте этому руководству, чтобы заменить клеевые полосы, фиксирующие дисплей к задней крышке.

Используйте наконечник лопатки, чтобы отжать металлическую удерживающую скобу кабеля камеры вниз.

Осторожно потяните кабель камеры прямо вниз из его разъёма на плате камеры.

Используйте наконечник лопатки, чтобы отжать металлическую удерживающую скобу, фиксирующую разъём кабеля камеры к плате логики, вверх.

Хотя вентилятор не участвует в этом шаге и в следующем, его снимать не обязательно.

Потяните кабель камеры прямо от его разъёма на плате логики.

Это деликатный разъём, который легко сломать. При снятии убедитесь, что тянете разъём параллельно плате логики.

Кабель камеры слегка приклеен к задней крышке. Осторожно оторвите кабель, чтобы снять его с задней крышки.

Если вам трудно оторвать кабель от задней крышки, используйте лопатку, чтобы помочь его поддеть.
