Замена платы логики iMac Intel 21,5" с дисплеем Retina 4K

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонт проходит быстро и просто с клином для обслуживания iMac, но может быть выполнен и без него.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке.

Перед началом любых работ с iMac: Отключите питание и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не касайтесь выводов конденсаторов или открытых припаянных соединений на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для вскрытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограждение на инструменте для вскрытия iMac не даст вам вставить колесико слишком глубоко. При использовании другого инструмента вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антенные кабели и нанести серьёзные повреждения.

Используйте инструмент как роликовый резак — прокатывайте его вдоль зазора, и он перережет пенный клей по центру.

Всегда нажимайте, размещая рукоятку позади режущего колеса. Если тянуть, колесико может выскочить из рукоятки.

Пройдите инструментом вдоль левой стороны дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, потребуется провести инструментом туда и обратно по уже отрезанной области несколько раз, чтобы отслоить как можно больше клея.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз по правой стороне дисплея.

Завершите продвижение инструмента до нижней части правой стороны дисплея.

На этом этапе желательно пройтись инструментом вокруг всего дисплея ещё раз, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для вскрытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, подденьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карту глубже, чем на 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и аккуратно, чтобы не повредить стекло дисплея — вам нужно создать зазор около 1/4".

Проведите картой к центру дисплея, чтобы отрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Ещё раз подденьте пластиковую карту в верхнем правом углу и оставьте её там, чтобы клей не склеился обратно.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно поверните карту вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, чтобы клей имел время разделиться, и не прилагайте чрезмерного усилия к стеклу дисплея.

Проведите пластиковую карту к центру, вновь останавливаясь перед камерой iSight.

Подденьте пластиковую карточку обратно в верхний левый угол.

Установив обе пластиковые карточки, как показано вблизи углов, аккуратно поверните карточки вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки цепляются и не разделяются, прекратите скручивание и используйте одну из карточек, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея всё ещё подключены к плате.

Поднимите дисплей достаточно, чтобы удобно добраться до разъёма, но не настолько, чтобы растянуть кабели и создать напряжение в соединениях (примерно 8").

Держите дисплей одной рукой, а другой — отсоедините кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлическую фиксатора разъёма кабеля передачи данных дисплея.

Осторожно вытяните кабель передачи данных дисплея из его гнезда на логической плате.

Тяните разъём кабеля передачи данных дисплея строго прямо из гнезда, держа его параллельно плате, чтобы не повредить его.

Поднимите дисплей до почти вертикального положения.

В этот момент вдоль нижней части дисплея остаётся полоска клея, которая будет держать дисплей в рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов и оголённых припойных соединений на задней стороне блока питания (обведено красным).

Схватите маленький язычок на конце одной из нижних клеевых полос дисплея и потяните клей в сторону верхней части iMac, чтобы снять его.

Повторите этот шаг с другой клеевой полосой и снимите её.

Если какая‑либо клеевая полоса порвётся до полного снятия, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отковырять оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

После разрезания клея его нельзя использовать для повторного уплотнения дисплея. Следуйте этому руководству, чтобы заменить клеевые полосы, фиксирующие дисплей к задней крышке.

Удалите следующие пять винтов с крестообразной головкой, удерживающих нижнюю опорную скобу:

Четыре винта 3,2 мм

Один винт 1,7 мм

По крайней мере у некоторых машин EMC 2544 все пять винтов одинакового размера.

Возможно, потребуется отодвинуть клеевую подложку дисплея вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу с корпуса iMac.

Осторожно потяните разъём кабеля правого динамика строго вниз и выньте его из гнезда на логической плате.

Снимите два винта T10 Torx длиной 10 мм, закрепляющих правый динамик в задней крышке.

Резиновые шайбы удерживают винты в динамике, даже когда они ослаблены. Вы можете извлечь винты пинцетом или ногтем, либо оставить их вместе с узлом динамика.

Вставьте кончик лопатки между правым динамиком и антенной и проведите её вдоль правой стороны динамика, чтобы вывести кабель антенны из его канала.

Если канал труднодоступен, вы можете слегка наклонить динамик вперёд (в сторону от задней крышки), чтобы получить доступ к кабелю антенны.

Наклоните правый динамик вперёд и выведите его из задней крышки примерно на 1 см.

Потяните динамик строго вверх и извлеките его из iMac.

Удалите следующие винты T10 Torx, фиксирующие кронштейны жёсткого диска в iMac:

Два винта 21 мм

Один винт 9 мм

Один винт 27 мм

Снимите левые и правые кронштейны жёсткого диска с iMac.

Следующие несколько шагов подносит ваши руки близко к открытому лицу блока питания. Не прикасайтесь к лицевой стороне блока питания или к любым оголённым припоям. Прикосновение может привести к удару высоким напряжением от множества крупных конденсаторов, припаянных к плате.

Используйте наконечник лопатки, чтобы сжать каждую сторону разъёма кабеля кнопки питания и осторожно вывести его из гнезда.

Используйте наконечник лопатки, чтобы сжать каждую сторону разъёма кабеля управления блоком питания и аккуратно вывести его из гнезда.

Снимите два винта Torx T10 длиной 7,2 мм, закрепляющие блок питания в задней крышке.

В более новых моделях iMac эти винты — Torx T8 длиной 7,2 мм.

При сборке будьте внимательны, чтобы не зажать провод кнопки питания за платой.

Работая с блоком питания, будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к оголённым припойным соединениям на задней стороне блока питания. Держите плату за края.

Наклоните блок питания вперёд.

Потяните блок питания слегка вверх и наружу из задней крышки.

Поверните блок питания против часовой стрелки, поднимая правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить столбики винтов в задней крышке.

Отклоните блок питания вперёд и извлеките его из нишы в задней крышке.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к логической плате.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к оголённым припойным соединениям на задней стороне блока питания. Держите плату за края.

Переверните блок питания, чтобы получить доступ к разъёму постоянного тока за логической платой.

Сожмите защёлку на обратной стороне разъёма кабеля постоянного тока и потяните её прямо из гнезда на задней стороне логической платы.

Возможно, вам будет удобно положить iMac на заднюю панель для выполнения следующих шагов.

Используйте плоский конец лопатки, чтобы нажать на защёлку сбоку разъёма кабеля сетевого входа.

Удерживая защёлку лопаткой, возьмитесь за кабель сетевого входа и потяните разъём прямо из гнезда.

Извлеките блок питания из iMac.

Аккуратно выньте разъём кабеля вентилятора прямо из гнезда на логической плате.

Снимите три винта Torx T10 длиной 10 мм, крепящие вентилятор к задней крышке.

Верхний винт имеет резиновую подкладку, приклеенную к его головке для поддержки дисплея — оставьте её на месте.

Снимите вентилятор с iMac.

Поднимите жёсткий диск с края, ближайшего к логической плате, и слегка вытяните его из ниши.

Жёсткий диск подключён одним комбинированным кабелем питания/данных SATA — не пытайтесь полностью удалить его из iMac пока ещё.

Используйте лопатку, чтобы отключить комбинированный кабель питания и данных SATA, аккуратно поддев большой пластиковый разъём и отодвигая его от жёсткого диска.

Снимите сборку жёсткого диска с iMac.

Снимите винт Torx T8 длиной 7,3 мм, крепящий лоток жёсткого диска к задней крышке.

Снимите лоток жёсткого диска.

Аккуратно выньте разъём кабеля левого динамика прямо из его гнезда на логической плате.

Выведите кабель левого динамика из удерживающего зажима, потянув его прямо вверх из фиксатора на задней крышке.

Аналогично предыдущему шагу разберите SATA- и силовые кабели, вынимая оплётку прямо вверх из прижимного зажима.

Отклейте кусочек ленты, соединяющий разъём левого динамика с кабелями питания и данных SATA.

Поднимите металлическую фиксирующую скобу на разъёме кабеля камеры FaceTime.

Вытащите кабель камеры FaceTime прямо из её гнезда на плате логики.

Это деликатный разъём, который легко повредить.

Удалите два винта T5 Torx 4,0 мм, фиксирующих четыре антенных разъёма к карте AirPort/Bluetooth.

Отсоедините все четыре антенных разъёма, поддев их и отрывая прямо вверх от гнёзд на карте AirPort/Bluetooth.

Используйте плоскую кромку лопатки, чтобы поддеть разъём кабеля разъёма для наушников и вынуть его из гнезда на плате логики.

Сдвиньте кабель немного вправо.

Отклейте ленту, закрывающую дымоход.

Удалите следующие винты T8 Torx, фиксирующие дымоход к задней крышке:

Два винта 6,2 мм

Два винта 4,7 мм

Удалите четыре винта T8 Torx 7,3 мм, фиксирующие плату логики к задней крышке.

Наклоните верхнюю часть платы логики от задней крышки.

Поднимите плату логики прямо вверх и извлеките её из iMac.

Будьте осторожны, чтобы не зацепить плату за стойки под винты задней крышки.

При повторной установке платы логики аккуратно совместите внешние порты ввода-вывода. Плата логики может сидеть криво, даже если все винты закручены.

Вы можете использовать USB-накопитель и/или сетевой кабель, чтобы убедиться, что плата логики установлена правильно, пока вы закручиваете винты.

Разъём SATA данных оснащён защёлкой, которую необходимо нажать для извлечения.

Нажав на защёлку большим пальцем, поднимите и отсоедините разъём SATA данных от его гнезда на плате логики.

Схватите разъём питания жёсткого диска и аккуратно вытяните его из гнезда на плате логики.

Ослабьте, но не снимайте четыре неподвижных винта T8, фиксирующих радиатор над процессором.

Удалите два винта T8 5,4 мм, фиксирующих тепловую трубку к плате логики.

У некоторых моделей iMac тепловая трубка прямая, а не изогнутая — независимо от формы, винты будут того же размера/типа, а винты над процессором будут неподвижно закреплены в радиаторе.

Поднимите и снимите сборку радиатора с платы логики.

При сборке iMac снова следуйте нашему руководству по нанесению термопасты, чтобы повторно нанести термопасту.

Удалите два винта T8 Torx 3,3 мм, фиксирующих карту AirPort/Bluetooth к плате логики.

Слегка приподнимите карту AirPort/Bluetooth и вытяните её прямо из гнезда.

Не прикладывайте чрезмерную силу при вытягивании конца карты AirPort/Bluetooth из её гнезда на плате логики. Это может повредить гнездо.

При установке карты убедитесь, что она правильно посажена, прежде чем возвращать фиксирующие винты.

Если карта AirPort/Bluetooth правильно установлена, её отверстия для винтов должны совпадать с отверстиями на плате логики.

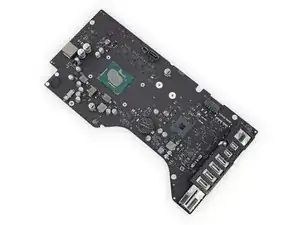

Осталась только плата логики.

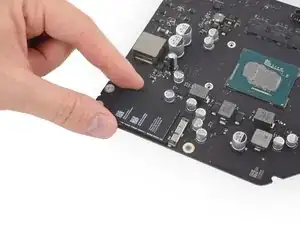

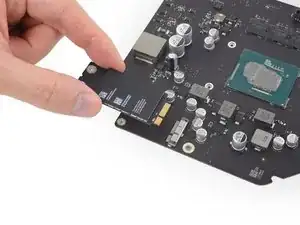

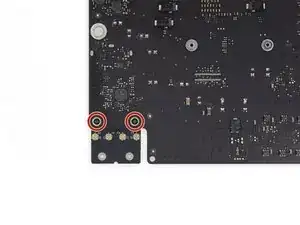

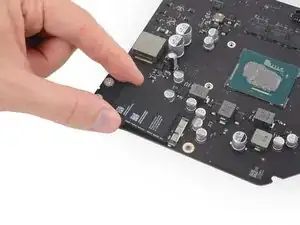

Если в вашем iMac установлен Fusion Drive, вам также потребуется удалить SSD с обратной стороны платы логики и перенести его на новую плату логики. Удалите SSD, следуя этим шагам.

Плата логики включает батарею PRAM. Если ваша запасная плата логики не включает батарею, вы можете перенести батарею со старой платы логики, следуя этим шагам.

При обратной сборке платы логики обратите внимание на положение портов ввода-вывода. Когда плата снова будет в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъёмов, чтобы идеально её выровнять.
