iMac Intel 21.5" EMC 2389 Замена батарейки PRAM

Используйте это руководство для замены батарейки PRAM.

Шаг 1

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac лицевой стороной вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или мусора — они могут поцарапать стеклянную панель на передней стороне iMac. Рекомендуем положить полотенце между iMac и рабочей поверхностью.

Ослабьте три винта с крестообразным шлицем, закрепляющие крышку доступа на нижнем крае iMac.

Все три винта останутся в крышке доступа.

Снимите крышку доступа.

Шаг 2

Аккуратно выдвиньте черную пластиковую язычок для извлечения оперативной памяти из разъема RAM.

Оттяните черный пластиковый язычок от нижнего края iMac, чтобы извлечь модуль(и) по той стороне отсека для оперативной памяти.

Это может потребовать некоторого усилия.

Шаг 3

Выдвиньте старые модуль(и) оперативной памяти из их слотов в отсеке и отложите их в сторону.

Шаг 4

Повторите процедуру из предыдущих шагов, чтобы удалить модуль(и) памяти с другой стороны отсека для оперативной памяти.

Шаг 5

При установке новых модулей памяти важно правильно их ориентировать.

Убедитесь, что маленький вырез на каждом модуле памяти (показан на первом снимке) совмещается выступом в соответствующем слоте (показан на втором снимке).

В вашем iMac четыре слота для оперативной памяти. Убедитесь, что вы вставляете каждый модуль горизонтально в его слот. Это предотвратит застревание модулей между соседними слотами.

После правильной ориентации новых модулей аккуратно вставьте их полностью в iMac и прижмите большим пальцем, чтобы надежно зафиксировать их в разъёмах.

Шаг 6

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите по одной присоске около каждого из двух верхних углов стеклянной панели.

Чтобы закрепить продающиеся у нас присоски, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до того момента, когда она станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Шаг 7

Аккуратно приподнимите стеклянную панель перпендикулярно поверхности дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность дисплея — пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Шаг 8

Удалите восемь винтов Torx T10 длиной 8 мм, фиксирующих дисплей к внешнему корпусу.

Последние два изображения показывают детали каждой стороны дисплея.

Шаг 9

Слегка приподнимите верхний край дисплея, выводя его из внешнего корпуса.

Не поднимайте слишком высоко. К материнской плате прикреплено несколько кабелей.

Шаг 10

Вытащите разъем кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Шаг 11

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно потянув разъём от гнезда (в направлении нижнего края iMac).

Шаг 12

Разъём кабеля данных дисплея имеет фиксатор с защёлкой. Освободите фиксатор, повернув пластиковую вкладку так, чтобы она была направлена вверх. (Это не тяговая вкладка.)

Вытащите кабель данных дисплея прямо из его гнезда на материнской плате.

Не поднимайте за кабель данных дисплея — его разъём очень хрупкий. Тяните кабель параллельно плоскости материнской платы.

Шаг 13

Отсоедините разъём кабеля термодатчика ЖК-дисплея от его гнезда на материнской плате.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жесткого диска.

Шаг 14

Аккуратно потяните дисплей в направлении верхнего края iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не застряли.

Шаг 15

Удалите следующие четыре винта:

Один винт Torx T10 9.3 мм с большой головкой

Три винта Torx T10 9.3 мм с обычной головкой

Шаг 16

Оттяните разъем теплового датчика оптического привода в сторону верхнего края iMac, чтобы отключить его от разъема на материнской плате.

Шаг 17

Поднимите внутренний край оптического привода и проведите его разъем мимо рамки GPU, прикрепленной к материнской плате.

Осторожно сдвиньте оптический привод с монтажных штифтов на правой стороне корпуса, чтобы получить зазор для отсоединения кабеля оптического привода.

Дайте оптическому приводу свободно свиснуть, пока вы выведете разъем теплового датчика оптического привода из-под радиатора GPU.

Шаг 18

Отключите кабель оптического привода, потянув его разъем от оптического привода.

Удалите оптический привод из iMac.

Не забудьте также перенести тепловой датчик с оптического привода на корпус при установке второго жёсткого диска.

Шаг 19

Удалите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к наружному корпусу.

Шаг 20

Снимите вентилятор оптического привода с штифтов, прикрепленных к наружному корпусу.

Шаг 21

Вытащите разъем вентилятора оптического привода из его гнезда на материнской плате.

Удалите вентилятор оптического привода из iMac.

Шаг 22

В следующих шагах вы отключите следующие кабели:

Плата SD и микрофон

Левый/правый динамик

Антенна Wi‑Fi

Bluetooth/датчик освещённости/камера/левый температурный датчик, температурный датчик жёсткого диска и вентилятор жёсткого диска

Вентилятор процессора/датчик температуры воздуха и кнопка питания

ИК‑датчик

Шаг 23

Оттяните разъем кабеля микрофона в сторону верхнего края iMac, чтобы отключить его от материнской платы.

Шаг 24

Вытащите кабель платы SD из его разъема на материнской плате.

Шаг 25

Отключите кабели левого и правого динамиков, потянув их разъемы в сторону правой стороны iMac.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенн AirPort и приподнять их из гнёзд на плате AirPort.

Серая антенна подключается к разъему слева, а чёрная антенна — к разъему справа.

Шаг 27

Отключите вентилятор жёсткого диска, потянув его разъём в сторону верхнего края iMac.

Шаг 28

Вытащите кабель теплового датчика жёсткого диска из его гнезда и в сторону верхнего края iMac, чтобы отключить его от материнской платы.

Шаг 29

Используйте ногти с обеих сторон разъёма Bluetooth/датчика освещённости/камеры/левого температурного датчика, чтобы сдвинуть его в сторону верхнего края iMac и вынуть из гнезда на материнской плате.

Шаг 30

Потяните разъём вентилятора процессора/датчика температуры воздуха в сторону нижнего левого края iMac и выньте его из гнезда на материнской плате.

Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отключить его от гнезда на материнской плате.

Шаг 31

Снимите кусок ленты, закрывающий кабель ИК‑датчика.

Шаг 32

Используйте большие пальцы, чтобы выдавить разъём ИК‑датчика из гнезда и в сторону верхнего края iMac.

Шаг 33

Поднимите плату ИК‑датчика из‑за передней части наружного корпуса.

Удалите ИК‑датчик и отложите в сторону.

Шаг 34

Снимите следующие семь винтов:

Два винта T10 Torx 7 мм

Один винт T10 Torx 30 мм

Два винта T10 Torx 25 мм

Два винта T10 Torx 21 мм

Шаг 35

Будьте осторожны, чтобы не прикасаться к паяным соединениям на задней стороне блока питания. Конденсаторы могут быть заряжены достаточно, чтобы вызвать опасный удар током.

Удалите следующие четыре винта:

Один грубозернистый винт T10 длиной 9,3 мм

Один грубозернистый винт T10 длиной 25 мм

Два мелкозернистых винта длиной 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней крышки, чтобы освободить монтажные опоры, прикреплённые к углам блока питания.

Шаг 36

Аккуратно поднимите блок питания из внешнего корпуса и поворачивайте его, чтобы открыть защёлку кабеля, как показано, учитывая при этом подключённые кабели постоянного тока и переменного тока, всё ещё соединяющие его с iMac.

Отключите кабель постоянного тока, нажав на фиксатор на разъёме и одновременно оттянув разъём от гнезда на блоке питания.

После того как фиксатор освободит гнездо, оттяните разъём постоянного тока от блока питания.

Шаг 37

Отключите кабель переменного тока, нажав на фиксатор и одновременно оттянув разъём от его гнезда.

Удалите блок питания из внешнего корпуса.

Шаг 38

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.

Шаг 39

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Шаг 40

Немного оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Шаг 41

Отключите кабель аудиопорта, оттянув его разъём от передней поверхности платы логики.

Шаг 42

Если имеется, снимите ленту, закрепляющую SATA-кабель жёсткого диска на плате логики.

Шаг 43

Нажмите на фиксатор и осторожно вытяните кабель постоянного тока из его гнезда на задней части платы логики.

Шаг 44

Во избежание повреждения гнезда на плате логики аккуратно вытяните SATA-кабель данных жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы никакие кабели не зацепились.

При повторной установке платы логики перед затяжкой винтов платы подключите кабель mini DisplayPort и кабель USB к внешнему USB-порту, чтобы обеспечить правильное выравнивание.

Шаг 45

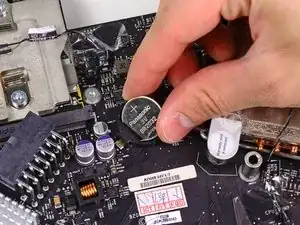

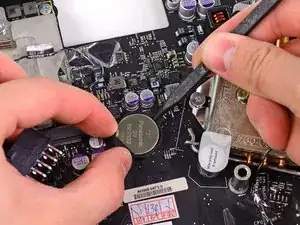

Используйте наконечник пластиковой лопатки, чтобы поддеть батарейку PRAM и извлечь её из гнезда на плате логики.

Батарейка PRAM — литиевая таблетка BR2032.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.
