Замена разъема питания (AC Inlet) — iMac Intel 21.5" EMC 2428

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac лицевой стороной вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или пыли — они могут поцарапать стеклянную панель на передней части iMac. Рекомендуем подложить полотенце между iMac и рабочей поверхностью.

Ослабьте три винта с крестообразным шлицем, фиксирующие отсек доступа на нижнем крае iMac.

Все три винта останутся зафиксированными в крышке отсека доступа.

Снимите крышку отсека доступа.

Осторожно выдвиньте черную пластиковую язычок для извлечения ОЗУ из слота памяти.

Оттяните черный пластиковый язычок от нижнего края iMac, чтобы извлечь модуль(и) с этой стороны отсека ОЗУ.

Для этого может потребоваться некоторое усилие.

Выньте старые модули ОЗУ из их слотов в отсеке и отложите их в сторону.

Повторите действия предыдущих шагов, чтобы извлечь модули ОЗУ с другой стороны отсека.

При установке новых модулей ОЗУ важно правильно ориентировать их.

Убедитесь, что небольшая выемка на каждом модуле ОЗУ (показано на первом изображении) совмещается с выступом в каждом слоте памяти (показано на втором изображении).

В вашем iMac четыре слота ОЗУ. Вставляйте каждый модуль горизонтально в его слот, чтобы избежать заедания между соседними слотами.

После правильной ориентации аккуратно полностью вставьте модули ОЗУ в iMac и плотно посадите их в разъемы, нажав большими пальцами.

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы установить присоски, которые мы продаем, сначала расположите присоску так, чтобы подвижная ручка была параллельна плоскости стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до параллельного положения относительно другой ручки.

Если присоски не держатся, попробуйте очистить стекло и присоски с помощью мягкого растворителя.

Осторожно поднимите стеклянную панель перпендикулярно плоскости экрана, чтобы она оторвалась от стальных монтажных штифтов, прикрепленных к нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке тщательно очистите внутреннюю сторону стекла и поверхность ЖК-экрана, так как любые пылинки или отпечатки будут заметны при включенном устройстве.

Отверните восемь винтов T10 Torx длиной 8 мм, фиксирующих дисплей в корпусе.

Последние два изображения — крупные планы каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, чтобы вынуть его из корпуса.

Не поднимайте слишком сильно. К материнской плате подключены несколько кабелей. Скручивание или сильное натяжение корпуса дисплея с подключенными кабелями повредит iMac.

Вытащите разъем кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса достаточно, чтобы отключить кабель питания подсветки LED от платы драйвера подсветки.

Отключите кабель питания подсветки, нажав на фиксатор и вытянув разъем из гнезда (в направлении нижнего края iMac).

Возьмите пластиковый язычок, закрепленный на защелке кабеля дисплея, и поверните его вверх.

Вытяните кабель данных дисплея прямо из его гнезда на материнской плате.

Не поднимайте кабель данных дисплея вверх — его разъем очень хрупкий. Вытягивайте кабель параллельно плоскости материнской платы.

Отключите разъем кабеля температурного датчика ЖК-экрана от его гнезда на материнской плате.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса, следя за тем, чтобы кабели не зацепились.

Отсюда ремонт будет проще, если Вы перевернёте компьютер так, чтобы основание было обращено к Вам.

Удалите следующие четыре винта:

Один винт Torx T10, 9,3 мм, с большой головкой

Три винта Torx T10, 9,3 мм, с обычной головкой

Оттяните разъём температурного датчика оптического привода прямо вверх из его гнезда на плате логики. Тяните параллельно плате.

Поднимите внутренний край оптического привода и проведите его разъём мимо рамы GPU, прикреплённой к плате логики.

Осторожно оттяните оптический привод от монтажных штифтов с правой стороны внешнего корпуса, чтобы освободить место для отсоединения кабеля оптического привода.

Позвольте оптическому приводу свисать вниз, пока Вы выводите разъём температурного датчика оптического привода из-под радиатора GPU.

Отсоедините кабель оптического привода, потянув его разъём от оптического привода.

Удалите оптический привод из iMac.

Удалите один винт Torx T10, 13 мм, который закрепляет вентилятор оптического привода на внешнем корпусе.

Снимите вентилятор оптического привода со штифтов, прикреплённых к внешнему корпусу.

Оттяните разъём вентилятора оптического привода от его гнезда на плате логики.

Удалите вентилятор оптического привода из iMac.

В следующих шагах Вы отсоедините следующие кабели:

Плата SD

Левый/правый динамик и микрофон

Аудиопорт

Антенна Wi‑Fi

Датчик температуры справа, Bluetooth/датчик окружающего света/камера/датчик температуры слева и вентилятор жесткого диска

Вентилятор процессора/датчик окружающей температуры и кнопка питания

ИК‑датчик

Вытяните кабель платы SD из её гнезда на плате логики.

Отсоедините кабели микрофона, левого и правого динамиков, потянув их разъёмы в сторону правой стороны iMac.

Используйте плоский конец лопатки, чтобы поддеть все три разъёма антенн AirPort вверх из их гнёзд на плате AirPort.

При повторной установке подключите кабель без полос к гнезду, маркированному CH0, кабель с одной полосой к CH1 и кабель с двумя полосами к CH2.

Потяните разъём вентилятора жёсткого диска к верхнему краю iMac, чтобы отсоединить его от гнезда на плате логики.

Используйте большие пальцы с обеих сторон разъёма Bluetooth/датчика окружающего света/камеры/датчика температуры слева, чтобы сдвинуть его к верхнему краю iMac и вынуть из гнезда на плате логики.

Используйте большие пальцы, чтобы сдвинуть разъём датчика температуры справа к верхнему краю iMac и вынуть его из гнезда.

Потяните разъём вентилятора процессора/датчика окружающей температуры к нижнему левому краю iMac и выньте его из гнезда на плате логики.

Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отсоединить его от гнезда на плате логики.

Используйте большие пальцы, чтобы сдвинуть разъём ИК‑датчика к верхнему краю iMac и вынуть его из гнезда на плате логики.

Поднимите плату ИК‑датчика из-за передней панели внешнего корпуса.

Снимите ИК‑датчик и отложите его в сторону.

Потяните разъём кабеля аудиопорта в сторону левой стороны iMac, чтобы отсоединить его от платы логики.

Не тяните кабель к себе (от передней стороны платы логики) при отсоединении.

Отклейте кабель аудиопорта от передней поверхности платы логики и позвольте ему свисать, как показано на второй картинке.

Удалите следующие семь винтов:

Два винта Torx T10, 7 мм

Один винт Torx T10, 30 мм

Два винта Torx T10, 25 мм

Два винта Torx T10, 21 мм

Удалите следующие четыре винта:

Один винт Torx T10, 9,3 мм, с крупной резьбой

Один винт Torx T10, 25 мм, с крупной резьбой

Два винта с мелкой резьбой, 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней части корпуса, чтобы вывести монтажные штыри, прикреплённые к углам блока питания.

Осторожно извлеките блок питания из внешнего корпуса и поверните его, чтобы открыть фиксатор кабеля, как показано, учитывая, что кабели DC-out и AC-in всё ещё соединяют его с iMac.

Отключите кабель DC-out, нажав на фиксатор на разъёме и одновременно отсоединив разъём от гнезда на блоке питания.

Когда фиксатор освободит гнездо, вытяните разъём DC-in из блока питания.

Отключите кабель AC-In, нажав на фиксатор и одновременно отводя разъём от его гнезда.

Удалите блок питания из внешнего корпуса.

Снимите пластиковую перегородку, установленную непосредственно справа от платы LED-драйвера.

Слегка оттяните плату логики от задней стороны внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Отключите кабель датчика температуры ЖК-дисплея, потянув его разъём вверх и вынув из гнезда на плате логики.

Нажмите на фиксатор и осторожно вытяните кабель DC-In из его гнезда на задней стороне платы логики.

Аккуратно, чтобы не повредить гнездо на плате логики, аккуратно вытяните кабель передачи данных SATA жёсткого диска прямо из его гнезда на плате логики.

Вытяните разъём питания жёсткого диска из его гнезда на плате логики.

Снимите плату логики с внешнего корпуса, следя за тем, чтобы кабели не застряли.

При повторной установке платы логики перед затягиванием винтов платы подключите кабель Thunderbolt и кабель USB к USB-порту, ближайшему к разъёмам наушников/микрофона, чтобы обеспечить правильное выравнивание.

Удалите один 13 мм винт T10 Torx, крепящий вентилятор жёсткого диска к внешнему корпусу.

Оттяните вентилятор жёсткого диска от задней части внешнего корпуса и снимите его с iMac.

Снимите кусочек прозрачной ленты, покрывающий корпус входа переменного тока.

Отклейте три куска алюминиевой ленты с корпуса входа переменного тока.

Полностью удалять ленту с корпуса iMac не обязательно.

Удалите три винта T10 Torx длиной 9,3 мм, крепящие вход переменного тока к внешнему корпусу.

Выполните этот шаг, если ваша демпферная перегородка жёсткого диска всё ещё установлена.

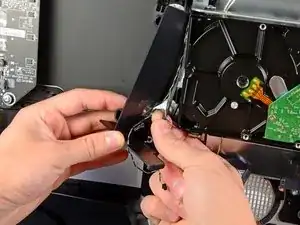

Оттяните пластиковую перегородку, установленную непосредственно слева от жёсткого диска, от внешнего корпуса.

Отклейте кусочек ленты, фиксирующий кабели термодатчика, и снимите пластиковую перегородку с iMac.

Используйте гаечный ключ на 5 мм, чтобы удалить стойку длиной 15,7 мм, крепящую заземляющую перемычку входа переменного тока к внешнему корпусу.

Выведите вход переменного тока и заземляющие кабели из их держателей во внешнем корпусе и снимите сборку входа переменного тока с iMac.
