Замена платы ИК-приёмника iMac Intel 21.5" EMC 2389

Перед началом отключите iMac от питания и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой стороне ЖК-экрана настолько, чтобы освободить стальные монтажные штифты, прикреплённые по нижней стороне верхнего края стеклянной панели.

Отодвиньте стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю поверхность стеклянной панели и поверхность ЖК-экрана — любая пыль или отпечатки пальцев, попавшие внутрь, будут хорошо видны при включённом устройстве.

Снимите восемь винтов Torx T10 длиной 8 мм, фиксирующих дисплей к внешнему корпусу.

Последние две фотографии — крупные планы каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, выводя его из внешнего корпуса.

Не поднимайте слишком высоко. К дисплею подсоединены несколько кабелей, идущих к плате логики.

Вытащите разъём кабеля вертикальной синхронизации из гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей наружу настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав на фиксатор и потянув разъём из гнезда (в направлении нижнего края iMac).

В разъёме кабеля данных дисплея есть проводный замок. Освободите фиксатор разъёма, повернув пластиковую вкладку так, чтобы она указывала вверх. (Это не вытяжная петля.)

Выньте кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно плоскости платы логики.

Отсоедините разъём кабеля термодатчика ЖК-экрана от его гнезда на плате логики.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жесткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы ни один кабель не зацепился.

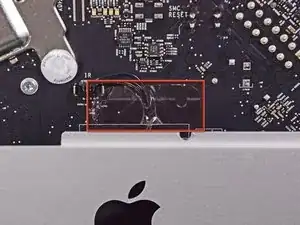

Снимите кусок ленты, закрывающий кабель платы ИК-приёмника.

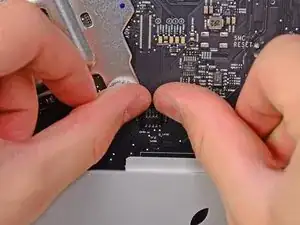

Используя большие пальцы, сдвиньте разъём платы ИК-приёмника к верхнему краю iMac и выведите его из гнезда на плате логики.

Вытащите плату ИК-приёмника из-за рамки передней стороны внешнего корпуса iMac.

Удалите плату ИК-приёмника.
