Замена жесткого диска iMac Intel 21.5" EMC 2428

Перед началом отключите iMac от питания и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стеклянной панели. Лёгким прижимом присоски к стеклу поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не цепляются, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой поверхности ЖК-панели, чтобы отстать от стальных монтажных штифтов, прикреплённых вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке тщательно очистите внутреннюю поверхность стеклянной панели и лицевую поверхность ЖК-панели — любая пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом компьютере.

Снимите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии — крупные планы каждой стороны дисплея.

Немного приподнимите верхний край дисплея, вынимая его из внешнего корпуса.

Не поднимайте слишком высоко. К плате логики подходят несколько кабелей. Скручивание или тянущее усилие при подключённых кабелях повредит iMac.

Отсоедините разъём кабеля вертикальной синхронизации от его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса настолько, чтобы отсоединить кабель питания подсветки LED от платы драйвера светодиодов.

Отсоединяйте кабель питания подсветки, нажимая фиксатор и одновременно вытягивая разъём из гнезда (в направлении нижнего края iMac).

Возьмитесь за пластиковую тянущую ленту, закреплённую в фикcаторе кабеля данных дисплея, и поверните её вверх.

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно лицевой поверхности платы логики.

Отсоедините разъём кабеля температурного датчика ЖК-панели от его гнезда на плате логики.

Осторожно потяните дисплей в сторону верхнего края iMac и извлеките его из внешнего корпуса, следя, чтобы кабели нигде не защемились.

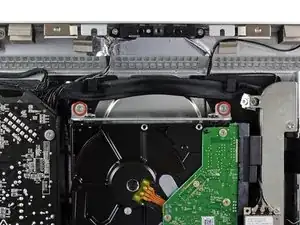

Снимите два винта Torx T10 длиной 9 мм, крепящие верхнюю скобу жёсткого диска к внешнему корпусу.

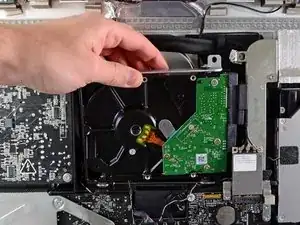

Немного поверните жёсткий диск наружу из корпуса и приподнимите его с монтажных штифтов в направлении верхнего края iMac.

При подъёме жёсткого диска избегайте контакта с платой AirPort.

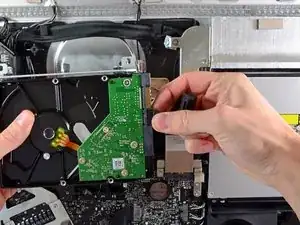

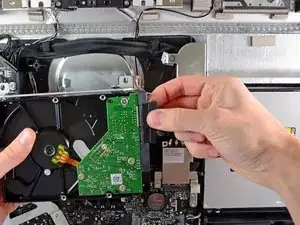

Отсоедините SATA-кабель данных и разъём питания SATA от соответствующих гнёзд, потянув каждый разъём от жёсткого диска.

Снимите два винта Torx T8, закрепляющие верхнюю скобу на жёстком диске.

Снимите верхнюю скобу с жёсткого диска.

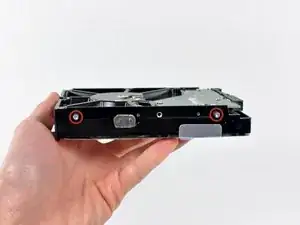

Снимите два направляющих штифта Torx T8 с другой стороны жёсткого диска.

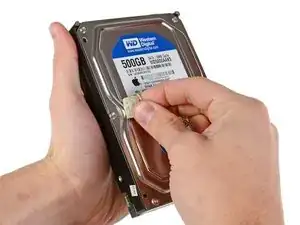

Осторожно снимите кусок экранирующего поролона, приклеенный к передней части жёсткого диска.

Не забудьте перенести его на новый жёсткий диск.

Следующие шаги выполняйте, если вы заменяете жёсткий диск на SSD-комплект.

Если ваш корпус для SSD похож на изображённый на первой фотографии, следуйте этому руководству.

Совместите разъёмы SSD с гнёздами металлического корпуса.

Нажмите на накопитель в сторону гнёзд корпуса, пока SSD не сядет плотно.

SSD подключается к корпусу только в одном направлении. Если разъёмы не совпадают, переверните SSD и попробуйте снова.

Используйте крестовую отвертку, чтобы установить четыре серебристых винта (по два с каждой стороны) вдоль краёв SSD, закрепив его в корпусе.

Подключите прилагаемый кабель питания SATA с датчиком к разъёму корпуса.

Кабель имеет ключ и подключается только в одном положении. Если не удаётся подключить кабель, поверните его на 180° и попробуйте снова.

Снимите белую защитную плёнку с обратной стороны маленькой платы температурного датчика, чтобы открыть клейкий слой.

Приклейте плату температурного датчика к оголённой металлической поверхности SSD рядом с разъёмом SATA.

Сложите излишки проводов датчика температуры так, чтобы они не мешали при установке корпуса.

Используйте биту T8, чтобы установить монтажные штыри с старого жёсткого диска на боковые стороны корпуса.

Прикрепите любые монтажные скобы, снятые со старого жёсткого диска, к корпусу.

Подключите кабель питания SATA от iMac к другому концу нового кабеля SATA с датчиком.

Подключите кабель данных SATA от iMac к корпусу.

Изображения в этом шаге взяты с iMac 2017 года. Ваши кабели могут выглядеть немного иначе, но процедура остаётся той же.

Вставьте корпус SSD в пространство, ранее занимаемое жёстким диском.

Прокиньте кабели SATA так, чтобы они не мешали другим компонентам.

Старайтесь избегать резких перегибов кабелей и прокладывайте их так, чтобы они не были защемлены.
