Замена платы драйвера светодиодов iMac Intel 21.5" EMC 2389

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску с помощью мягкого растворителя.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-панели так, чтобы она освободила стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке обязательно тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-панели, так как пыль или отпечатки пальцев внутри будут заметны при включённом устройстве.

Снимите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние два снимка показывают детали каждой стороны дисплея.

Немного приподнимите верхний край дисплея из внешнего корпуса.

Не поднимайте его слишком сильно. Несколько кабелей соединяют дисплей с логической платой.

Отсоедините разъём кабеля вертикальной синхронизации от гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно вынимая разъём из гнезда (в сторону нижнего края iMac).

В разъёме кабеля данных дисплея есть фиксатор провода. Освободите фиксатор, повернув пластиковую язычок так, чтобы он был направлен вверх. (Это не вытягивающаяся бирка.)

Выньте кабель данных дисплея прямо из его гнезда на логической плате.

Не тяните за кабель данных дисплея вверх, так как его гнездо очень хрупкое. Вытягивайте кабель параллельно плоскости логической платы.

Отсоедините разъём кабеля температурного датчика ЖК-панели от его гнезда на логической плате.

Если после выполнения операции вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Аккуратно потяните дисплей к верхнему краю iMac и извлеките его из внешнего корпуса, следя за тем, чтобы кабели не застряли.

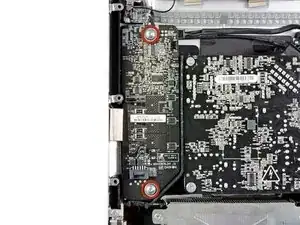

Снимите два винта Torx T10 длиной 9 мм, крепящих плату драйвера светодиодов к внешнему корпусу.

Поднимите плату драйвера светодиодов из её посадочного места во внешнем корпусе, следя за кабелем постоянного тока, который всё ещё соединяет её с блоком питания.

Отсоедините кабель постоянного тока, нажав на фиксатор и вынимая разъём из гнезда на плате драйвера светодиодов.
