Замена карты AirPort в iMac Intel 21.5" EMC 2428

Перед началом работы отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой поверхности ЖК‑экрана настолько, чтобы освободить стальные монтажные штифты, прикреплённые к тыльной стороне верхнего края панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке тщательно очистите внутреннюю сторону стеклянной панели и лицевую поверхность ЖК‑экрана — любая пыль или отпечатки, попавшие внутрь, будут заметны при включённом устройстве.

Удалите восемь винтов T10 длиной 8 мм, крепящих дисплей к наружному корпусу.

Последние две фотографии — крупные планы каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, вынимая его из наружного корпуса.

Не поднимайте слишком высоко. К дисплею идут несколько кабелей, подключённых к плате логики. Скручивание или вытягивание сборки дисплея при подключённых кабелях повредит iMac.

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса настолько, чтобы отключить кабель питания подсветки от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на запорный механизм и тянув разъём от гнезда (в направлении нижнего края iMac).

Возьмите пластиковую тягу, закреплённую в замке кабеля данных дисплея, и поверните её вверх.

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не тяните кабель данных дисплея вверх — его гнездо очень хрупкое. Вытягивайте кабель параллельно лицевой поверхности платы логики.

Отключите разъём кабеля термодатчика ЖК‑экрана от его гнезда на плате логики.

Осторожно потяните дисплей к верхнему краю iMac и извлеките его из наружного корпуса, следя за тем, чтобы ни один кабель не застрял.

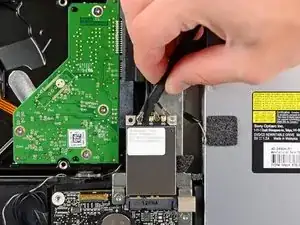

Используя плоский конец лопатки, поднимите все три разъёма антенн AirPort из их гнёзд на карте AirPort.

При обратной установке подключите кабель без полос к гнезду, отмеченному CH0, кабель с одной полосой — к CH1, а кабель с двумя полосами — к CH2.

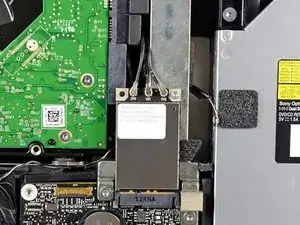

Удалите один винт T6 длиной 5,3 мм, крепящий карту AirPort к её разъёму.

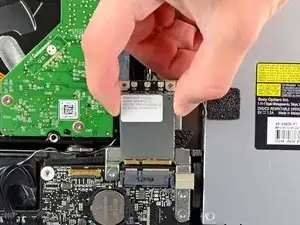

Оттяните карту AirPort от её разъёма и извлеките её из iMac.
