Установка набора с двумя накопителями в iMac Intel 21.5" EMC 2428

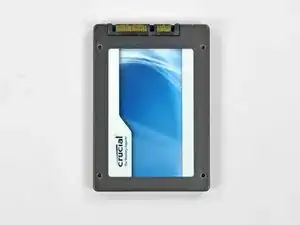

Используйте это руководство, чтобы установить второй 2,5" SATA жесткий диск или твердотельный накопитель в ваш 21,5" iMac. Комплект подходит только для моделей Mid 2011 EMC 2428.
Шаг 1

Отключите сетевой кабель iMac и все периферийные устройства.
Положите iMac экраном вниз на мягкую, чистую поверхность, как показано.
Убедитесь, что на рабочей поверхности нет грязи или мусора, так как они могут поцарапать стеклянную панель на передней части iMac. Рекомендуем положить между iMac и рабочей поверхностью полотенце.
Ослабьте три винта Phillips, крепящие люк доступа к нижнему краю iMac.
Все три винта останутся зафиксированными в люке доступа.
Снимите люк доступа.
Шаг 2


Осторожно выдвиньте черную пластиковую язычковую ручку для извлечения оперативной памяти из слота RAM.
Оттяните черную пластиковую ручку от нижнего края iMac, чтобы извлечь модуль(и) по той стороне отсека памяти.
Для этого может потребоваться некоторое усилие.
Шаг 3

Вытяните старый(ые) модуль(и) оперативной памяти из их слотов в отсеке и отложите в сторону.
Шаг 4


Повторите процедуру из предыдущих шагов, чтобы удалить модуль(и) оперативной памяти с другой стороны отсека.
Шаг 5


При установке новых модулей оперативной памяти важно правильно ориентировать их.
Убедитесь, что небольшая выемка на каждом модуле памяти (показана на первой картинке) совпадает с выступом в каждом слоте памяти (показан на второй картинке).
В вашем iMac четыре слота оперативной памяти. Убедитесь, что вы вводите каждый модуль в его слот горизонтально. Это предотвратит застревание модулей между двумя соседними слотами.
После правильной ориентации новых модулей аккуратно вставьте их полностью в iMac и используйте большие пальцы, чтобы плотно зафиксировать их в разъемах.
Шаг 6

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.
Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.
Чтобы закрепить присоски, которые мы продаем, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения, параллельного другой ручке.
Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.
Шаг 7

Осторожно поднимите стеклянную панель перпендикулярно лицевой стороне дисплея настолько, чтобы она освободила стальные монтажные шпильки, прикрепленные к нижней стороне верхнего края стеклянной панели.
Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.
При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включенном компьютере.
Шаг 8

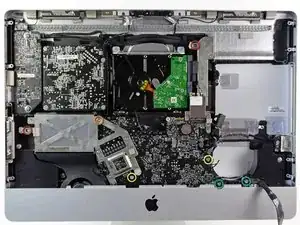

Удалите восемь винтов T10 длиной 8 мм, которые крепят дисплей к внешнему корпусу.
Последние две фотографии показывают детали каждой стороны дисплея.
Шаг 9

Немного приподнимите верхний край дисплея и выведите его из внешнего корпуса.
Не поднимайте слишком сильно. К материнской плате прикреплено несколько кабелей, соединяющих дисплей. Скручивание или тянущее движение узла дисплея с подключенными кабелями повредит ваш iMac.
Шаг 10

Вытащите разъем кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов, в верхнем левом углу iMac.
Шаг 11

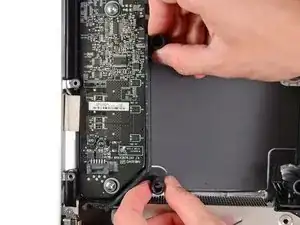

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.
Отключите кабель питания подсветки, нажав на фиксатор и одновременно вытягивая разъем из гнезда (в сторону нижнего края iMac).
Шаг 12


Возьмите пластиковую язычковую ручку, прикрепленную к защелке кабеля данных дисплея, и поверните её вверх.

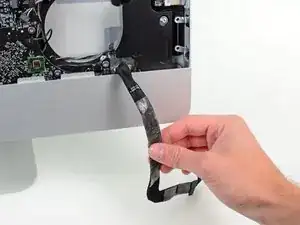

Вытяните кабель данных дисплея прямо из его гнезда на материнской плате.
Не тяните кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой плоскости материнской платы.
Шаг 13

Отсоедините разъем кабеля термодатчика ЖК-экрана от его гнезда на материнской плате.
Шаг 14

Осторожно потяните дисплей в направлении верхнего края iMac и извлеките его из внешнего корпуса, следя за тем, чтобы кабели не застряли.
Шаг 15

Отсюда ремонт будет проще, если вы перевернёте компьютер так, чтобы основание было направлено к вам.
Удалите следующие четыре винта:
Один винт T10 Torx 9,3 мм с крупной головкой
Три винта T10 Torx 9,3 мм с обычной головкой
Шаг 16

Отсоедините разъём датчика температуры оптического привода, потянув его прямо вверх из гнезда на плате. Тяните параллельно плате.
Шаг 17

Поднимите внутренний край оптического привода и проведите его разъём мимо рамки графического процессора, прикреплённой к плате.
Осторожно сдвиньте оптический привод с установочных штырей на правой стороне внешнего корпуса, чтобы получить зазор для отсоединения кабеля оптического привода.
Позвольте оптическому приводу висеть вниз, пока вы выводите разъём датчика температуры оптического привода из-за радиатора графического процессора.
Шаг 18

Отсоедините кабель оптического привода, потянув его разъём от оптического привода.
Удалите оптический привод из iMac.
Шаг 19

Снимите один винт T10 Torx 13 мм, который крепит вентилятор оптического привода к внешнему корпусу.
Шаг 20

Снимите вентилятор оптического привода с штырей, прикреплённых к внешнему корпусу.
Шаг 21

Отсоедините разъём вентилятора оптического привода от его гнезда на плате.
Удалите вентилятор оптического привода из iMac.
Шаг 22

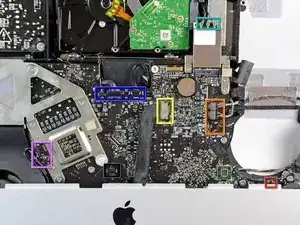

В следующих шагах вы отсоедините следующие кабели:
Плата SD
Левый/правый динамики и микрофон
Аудиопорт
Антенна Wi‑Fi
Датчик температуры справа, Bluetooth/датчик внешней освещённости/камера/левый датчик температуры и вентилятор жёсткого диска
Вентилятор ЦП/датчик окружающей температуры и кнопка питания
ИК‑датчик
Шаг 23

Вытяните кабель платы SD из гнезда на логической плате.
Шаг 24

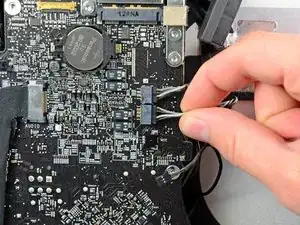

Отсоедините кабели микрофона, левого динамика и правого динамика, потянув их разъёмы к правой стороне iMac.
Шаг 25

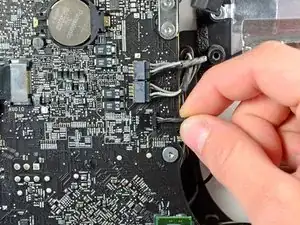

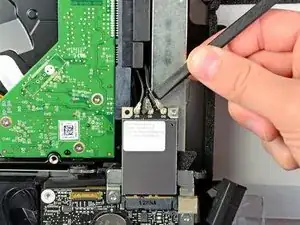

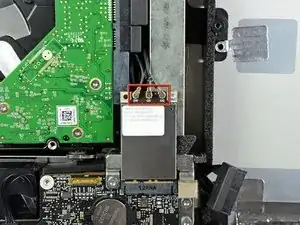

Используйте плоский конец лопатки, чтобы подтолкнуть все три разъёма антенн AirPort вверх из их гнёзд на плате AirPort.
При повторной установке подключите кабель без полосок к гнезду, помеченному CH0, кабель с одной полоской к CH1, а кабель с двумя полосками к CH2.
Шаг 26

Потяните разъём вентилятора жёсткого диска к верхнему краю iMac, чтобы отсоединить его от гнезда на логической плате.
Шаг 27

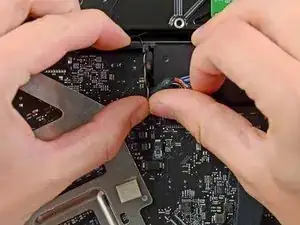

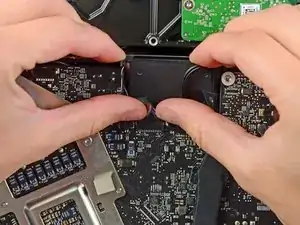

Используйте большие пальцы с обеих сторон разъёма Bluetooth/датчика внешней освещённости/камеры/левого датчика температуры, чтобы подтолкнуть его к верхнему краю iMac и вынуть из гнезда на логической плате.
Шаг 28

Используйте большие пальцы, чтобы подтолкнуть разъём датчика температуры справа к верхнему краю iMac и вынуть его из гнезда.
Шаг 29

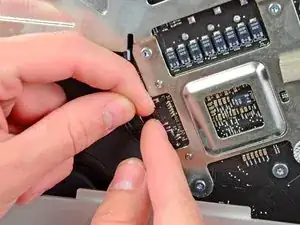

Потяните разъём вентилятора ЦП/датчика окружающей температуры к нижнему левому краю iMac и выньте его из гнезда на логической плате.
Шаг 30

Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отсоединить его от гнезда на логической плате.
Шаг 31

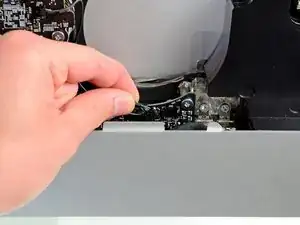

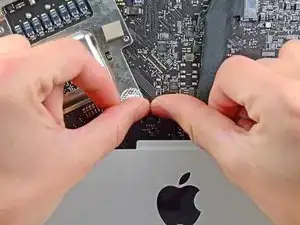

Используйте большие пальцы, чтобы подтолкнуть разъём ИК‑датчика к верхнему краю iMac и вынуть его из гнезда на логической плате.
Поднимите плату ИК‑датчика из-за передней панели внешнего корпуса.
Снимите ИК‑датчик и отложите в сторону.
Шаг 32

Потяните разъём кабеля аудиопорта в сторону левой стороны iMac, чтобы отсоединить его от логической платы.
Не тяните кабель к себе (от передней поверхности логической платы) при отсоединении.
Отклейте кабель аудиопорта от передней поверхности логической платы и дайте ему свиснуть, как показано на втором изображении.
Шаг 33

Удалите следующие семь винтов:
Два винта T10 Torx 7 мм
Один винт T10 Torx 30 мм
Два винта T10 Torx 25 мм
Два винта T10 Torx 21 мм
Шаг 34

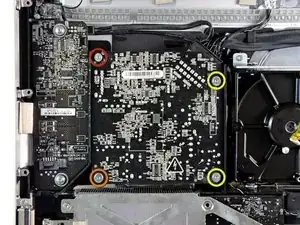

Снимите следующие четыре винта с блока питания:
Один грубозернистый винт T10 Torx 9,3 мм
Один грубозернистый винт T10 Torx 25 мм
Два мелкозернистых винта T10 Torx 22 мм

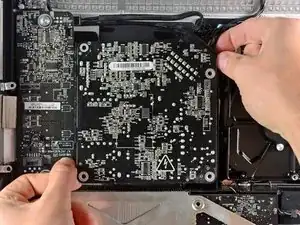

Оттяните верхний правый и нижний левый углы блока питания от задней панели, чтобы освободить установочные стойки, прикреплённые к углам блока питания.
Шаг 35

Аккуратно поднимите блок питания из внешнего корпуса и поверните его, чтобы открыть замок кабеля, как показано, учитывая, что кабели DC-out и AC-in по-прежнему подключают его к iMac.

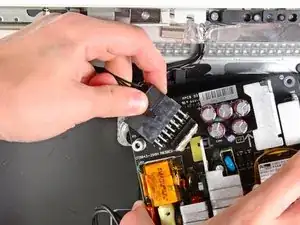

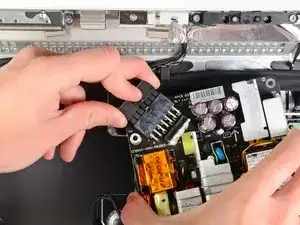

Отключите кабель DC-out, нажав на фиксатор на разъёме и одновременно оттянув разъём от гнезда на блоке питания.
Как только фиксатор освободит гнездо, вытяните разъём DC-in от блока питания.
Шаг 36

Отключите кабель AC-In, нажав на фиксатор и оттянув разъём от его гнезда.
Удалите блок питания из внешнего корпуса.
Шаг 37

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.
Шаг 38

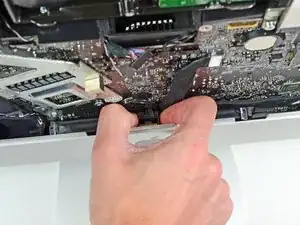

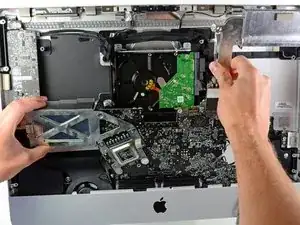

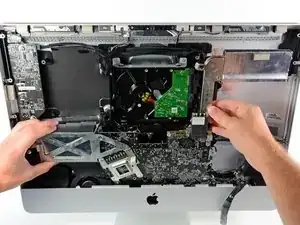

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю грань внешнего корпуса.
Шаг 39

В следующих шагах вы будете держать плату логики чуть в отдалении от внешнего корпуса, пока подключаете новые кабели жёсткого диска, входящие в комплект для двух жёстких дисков.
При подключении кабелей не допускайте чрезмерного натяжения других кабелей, соединяющих плату логики с внешним корпусом.
Шаг 40

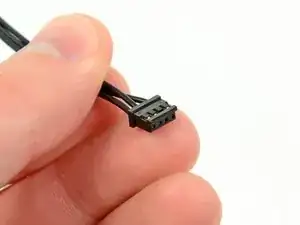

Сначала найдите маленький разъём на кабеле питания SSD.
Шаг 41

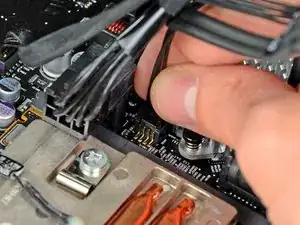

Подключите маленькую вилку кабеля питания SATA к гнезду, обозначенному SSD Power, на плате логики.
Гнездо расположено прямо под радиатором графического процессора.
Шаг 42

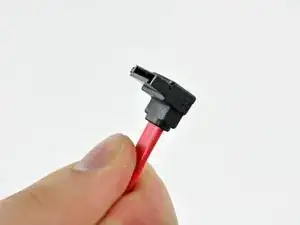

Далее найдите разъём SATA с углом 90° на одном конце кабеля данных SATA.
Цвет вашего кабеля данных SATA может отличаться от показанного на фото.
Шаг 43

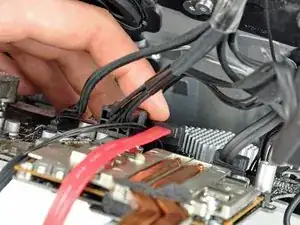

Подключите 90° конец кабеля данных SATA к соответствующему гнезду на плате логики рядом с разъёмом питания SATA.
Шаг 44

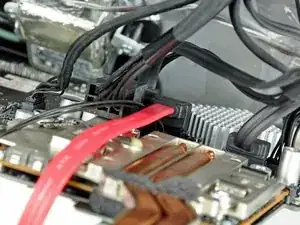

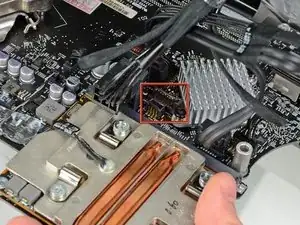

После подключения обоих кабелей SATA они должны выглядеть как на фото платы логики.
Шаг 45

Затем, удерживая новые кабели жёсткого диска прижатыми к радиатору графического процессора, опустите нижний край платы логики обратно в внешний корпус.
При повторной установке платы логики полезно зафиксировать скотчем многочисленные разъёмы, которые к ней крепятся, чтобы они не оказались зажаты под платой.
Перед тем как прижать плату логики к задней стенке внешнего корпуса, сначала уложите кабели жёсткого диска в канал рядом с жгутом проводов питания.

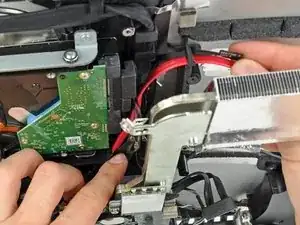

При посадке платы логики в гнездо проведите кабели жёсткого диска через небольшой канал, вырезанный в пластиковой прижимной стенке рядом с рёбрами радиатора графического процессора.
Шаг 46

В следующих нескольких шагах вы установите новый диск в корпус вашего iMac EMC 2428.
Диск будет располагаться за оптическим приводом в зоне, выделенной красным.
Шаг 47

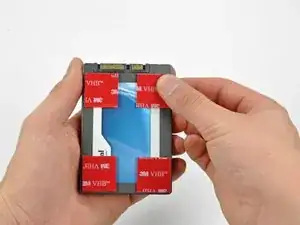

Чтобы зафиксировать новый диск в iMac, необходимо разместить двустороннюю ленту высокой прочности по четырём углам на стороне диска с разъёмами SATA.

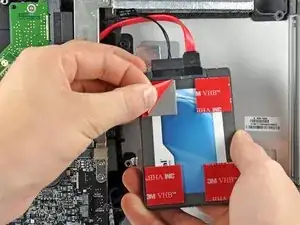

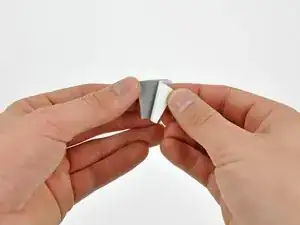

Снимите защитную подложку с одной стороны двусторонней ленты и приклейте кусочки по четырём углам жёсткого диска.
Шаг 48

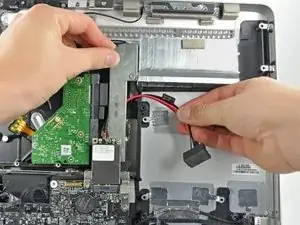

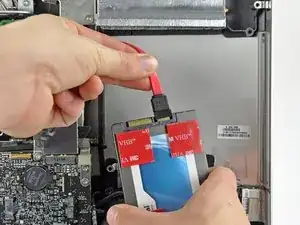

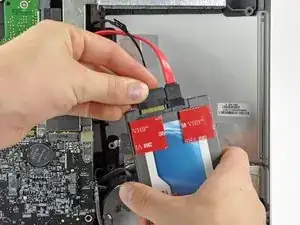

Подключите оба разъёма — SATA data и SATA power — к вашему новому жёсткому диску.
Разъёмы SATA будут ближе к верхней части iMac после установки диска.
Шаг 49

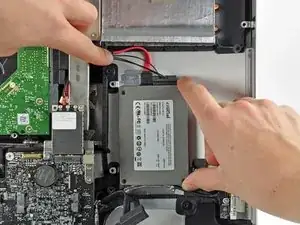

Снимите защитную подложку с двусторонней ленты и поместите жёсткий диск внутрь iMac.
Аккуратно установите диск в оптический отсек iMac как можно ближе к нижнему левому углу.
Не отклеивайте и не приклеивайте ленту повторно, так как клей потеряет прочность.
Когда вы удовлетворены положением диска, сильно прижмите его по краям, чтобы обеспечить полное приклеивание.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, начиная с Step 33.
Перевод руководства с ifixit.com
