Замена подставки iMac Intel 21.5" EMC 2389
Вам придётся снять практически всё, чтобы добраться до подставки. Это не для новичков.
Шаг 1

Отключите сетевой шнур iMac и все периферийные устройства.
Положите iMac экраном вниз на мягкую, чистую поверхность, как показано.
Убедитесь, что на рабочей поверхности нет грязи или посторонних предметов, так как они могут поцарапать стеклянную панель на передней части iMac. Рекомендуем положить полотенце между iMac и рабочей поверхностью.
Ослабьте три винта с крестообразным шлицем, фиксирующие лючок доступа на нижнем крае iMac.
Все три винта останутся закреплёнными в лючке доступа.
Снимите лючок доступа.
Шаг 2


Аккуратно выдвиньте чёрную пластиковую защёлку для модулей памяти из слота оперативной памяти.
Оттяните чёрную пластиковую защёлку от нижнего края iMac, чтобы извлечь модуль(и) по той стороне отсека для оперативной памяти.
Для этого может потребоваться небольшое усилие.
Шаг 3

Вытяните старые модули оперативной памяти из их слотов в отсеке для памяти и отложите их в сторону.
Шаг 4


Повторите процедуру из предыдущих шагов, чтобы удалить модули оперативной памяти с другой стороны отсека для памяти.
Шаг 5


При установке новых модулей памяти важно правильно ориентировать их.
Убедитесь, что небольшой вырез на каждом модуле памяти (показан на первой фотографии) совпадает с выступом в каждом слоте памяти (показан на второй фотографии).
В вашем iMac четыре слота для оперативной памяти. Убедитесь, что вы вставляете каждый модуль горизонтально. Это предотвратит застревание модулей между соседними слотами.
После правильной ориентации новых модулей аккуратно вставьте их полностью в iMac и плотно зафиксируйте ими большим пальцем в разъёмах.
Шаг 6

Перед началом работы отключите iMac и положите его на мягкую поверхность, как показано.
Прикрепите присоску возле каждого из двух верхних углов стеклянной панели.
Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой стороне стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения параллельно другой ручке.
Если присоски отказываются держаться, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.
Шаг 7

Аккуратно поднимите стеклянную панель перпендикулярно поверхности LCD настолько, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стеклянной панели.
Отодвиньте стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.
При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность LCD, так как пыль или отпечатки пальцев внутри будут хорошо видны при включении компьютера.
Шаг 8


Снимите восемь винтов T10 Torx длиной 8 мм, которые крепят дисплей к внешнему корпусу.
Последние две фотографии показывают детали каждой стороны дисплея.
Шаг 9

Небольшим поднятием выведите верхний край дисплея из внешнего корпуса.
Не поднимайте слишком высоко. К материнской плате подключено несколько кабелей.
Шаг 10

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате питания подсветки в верхнем левом углу iMac.
Шаг 11

Поверните дисплей в сторону от внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки LED от платы драйвера LED.
Отсоедините кабель питания подсветки LED, нажав фиксатор и вытянув разъём из гнезда (в сторону нижнего края iMac).
Шаг 12

У разъёма кабеля передачи данных дисплея есть проводной фиксатор. Освободите фиксатор, повернув пластиковую вкладку так, чтобы она указывала вверх. (Это не тяговая вкладка.)
Вытяните кабель передачи данных дисплея прямо из его гнезда на материнской плате.
Не поднимайте кабель передачи данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно поверхности материнской платы.
Шаг 13

Отключите разъём кабеля термодатчика ЖК-панели от его гнезда на материнской плате.
Если после завершения работы вентилятор крутится на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.
Шаг 14

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя, чтобы никакие кабели не зацепились.
Шаг 15

Удалите следующие четыре винта:
Один винт T10 Torx 9,3 мм с большой головкой
Три винта T10 Torx 9,3 мм с обычной головкой
Шаг 16

Оттяните разъём термодатчика оптического привода к верхнему краю iMac, чтобы отсоединить его от гнезда на логической плате.
Шаг 17

Поднимите внутренний край оптического привода и проведите его разъём мимо рамки GPU, прикреплённой к логической плате.
Осторожно снимите оптический привод с монтажных штырей на правой стороне внешнего корпуса, чтобы получить пространство для отсоединения кабеля оптического привода.
Позвольте оптическому приводу свисать вниз, пока вы прокладываете разъём термодатчика оптического привода из-за радиатора GPU.
Шаг 18

Отсоедините кабель оптического привода, потянув его разъём от оптического привода.
Удалите оптический привод из iMac.
Не забудьте также перенести термодатчик с оптического привода на корпус при установке второго жёсткого диска.
Шаг 19

Удалите один винт T10 Torx длиной 13 мм, который крепит вентилятор оптического привода к внешнему корпусу.
Шаг 20

Снимите вентилятор оптического привода с штырей, прикреплённых к внешнему корпусу.
Шаг 21

Вытяните разъём вентилятора оптического привода из его гнезда на логической плате.
Удалите вентилятор оптического привода из iMac.
Шаг 22

В последующих шагах вы отключите следующие кабели:
Плата SD-карты и микрофон
Левый/правый динамик
Антенна Wi‑Fi
Bluetooth/датчик окружающего освещения/камера/левый датчик температуры, датчик температуры жёсткого диска и вентилятор жёсткого диска
Вентилятор процессора/датчик окружающей температуры и кнопка питания
ИК-датчик
Шаг 23

Оттяните разъём кабеля микрофона к верхнему краю iMac, чтобы отсоединить его от логической платы.
Шаг 24

Выньте кабель платы SD из её гнезда на логической плате.
Шаг 25

Отключите кабели левого и правого динамиков, потянув их разъёмы в правую сторону iMac.
Шаг 26

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенн AirPort из их гнёзд на плате AirPort.
Серый кабель подключается к гнезду слева, а чёрный — к гнезду справа.
Шаг 27

Отключите вентилятор жёсткого диска, потянув его разъём к верхнему краю iMac.
Шаг 28

Выньте кабель термодатчика жёсткого диска из его гнезда и потяните к верхнему краю iMac, чтобы отсоединить его от логической платы.
Шаг 29

Используя большие пальцы с обеих сторон разъёма Bluetooth/датчика окружающего освещения/камеры/левого датчика температуры, сдвиньте его к верхнему краю iMac и выньте из гнезда на логической плате.
Шаг 30


Потяните разъём вентилятора процессора/датчика окружающей температуры к нижнему левому краю iMac и выньте его из гнезда на логической плате.
Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отсоединить его от гнезда на логической плате.
Шаг 31

Снимите кусок клейкой ленты, прикрывающий кабель ИК-датчика.
Шаг 32

Используйте большие пальцы, чтобы выдавить разъём ИК-датчика из его гнезда и сдвинуть к верхнему краю iMac.
Шаг 33

Поднимите плату ИК-датчика из-за передней части внешнего корпуса.
Снимите ИК-датчик и отложите его в сторону.
Шаг 34

Удалите следующие семь винтов:
Два винта T10 Torx длиной 7 мм
Один винт T10 Torx длиной 30 мм
Два винта T10 Torx длиной 25 мм
Два винта T10 Torx длиной 21 мм
Шаг 35

Будьте осторожны, не прикасайтесь к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены настолько, чтобы вызвать опасный удар током.
Удалите следующие четыре винта:
Один грубая резьба T10 длиной 9,3 мм
Один грубая резьба T10 длиной 25 мм
Два винта с мелкой резьбой длиной 22 мм
Оттяните верхний правый и нижний левый углы блока питания от задней крышки, чтобы освободить монтажные стойки, прикреплённые к углам блока питания.
Шаг 36

Осторожно выньте блок питания из внешнего корпуса и поверните его, чтобы открыть защёлку кабеля, как показано, учитывая, что кабели постоянного и переменного тока всё ещё соединяют его с iMac.
Отключите кабель постоянного тока, нажимая фиксатор на разъёме, одновременно тянув разъём от гнезда на блоке питания.
Когда фиксатор выйдет из гнезда, вытяните разъём постоянного тока от блока питания.
Шаг 37

Отключите кабель переменного тока, нажимая фиксатор и одновременно оттягивая разъём от его гнезда.
Удалите блок питания из внешнего корпуса.
Шаг 38

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.
Шаг 39

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.
Шаг 40

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.
Шаг 41

Отключите кабель аудиопорта, оттянув его разъём от передней части платы логики.
Шаг 42

Если имеется, оторвите ленту, фиксирующую кабель SATA жёсткого диска к плате логики.
Шаг 43

Нажмите на фиксатор и аккуратно вытяните кабель постоянного тока из его гнезда на задней стороне платы логики.
Шаг 44

Берегя гнездо на плате логики, аккуратно вытяните кабель данных SATA жёсткого диска прямо из его гнезда на плате логики.
Снимите плату логики, следя за тем, чтобы какие-либо кабели не зацепились.
При повторной установке платы логики подключите кабель mini display port и кабель USB к внешнему USB-порту до затягивания винтов платы логики, чтобы обеспечить правильное выравнивание.
Шаг 45

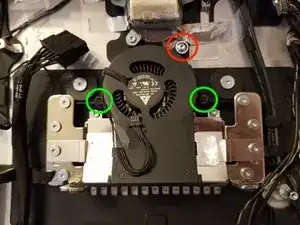

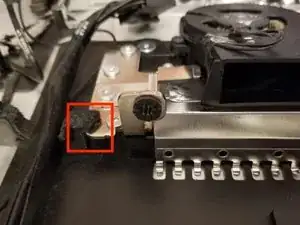

Удалите один винт T10, удерживающий вентилятор жёсткого диска (обведён красным).
Осторожно поднимите вентилятор жёсткого диска вертикально со пластиковых крепёжных штифтов (обведены зелёным).
Убедитесь, что вентилятор жёсткого диска поднимается прямо с пластиковых крепёжных штифтов, чтобы они не сломались.
Шаг 46

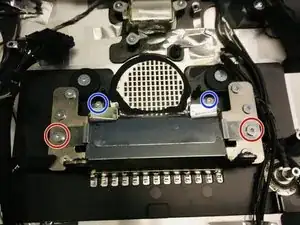

Удалите два винта, обведённых красным, и отложите их в сторону.
Удалите два винта, обведённых синим, и отложите их в сторону.
Держите эти два набора винтов раздельно, так как они разного размера.
Снимите металлический кожух, покрывающий петлю.
Потребуется некоторое покачивание и усилие, но старайтесь не применять чрезмерную силу.
Шаг 47

Очень поможет наличие клина для обслуживания iMac. Если его нет, попросите кого‑то удерживать iMac на месте, пока вы откручиваете эти винты.

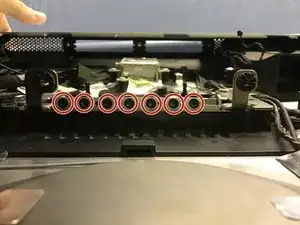

Удалите все 7 винтов T10 Torx. Положите их в безопасное место для последующей сборки.

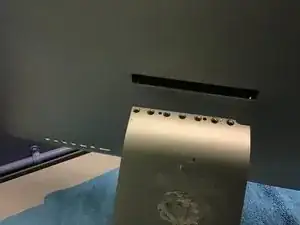

Подставка должна легко выйти теперь. Поздравляем!
Шаг 48

Если снимаете/устанавливаете петлю подставки:

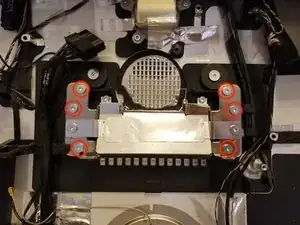

Удалите оставшиеся винты T10 (обведены красным)
Поднимите узел петли из корпуса
Узел петли устанавливается под частью пластиковой перегородки. (Как показано, отмечено красным квадратом) Убедитесь, что петля установлена под перегородкой при установке.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
