Замена левого динамика iMac Intel 21.5" EMC 2389

Используйте это руководство для замены вышедшего из строя левого динамика.

Шаг 1

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac экраном вниз на мягкую, чистую поверхность как показано.

Убедитесь, что на рабочей поверхности нет грязи или мусора, так как они могут поцарапать стеклянную панель на передней стороне iMac. Рекомендуем положить полотенце между iMac и рабочей поверхностью.

Ослабьте три винта с крестообразным шлицем, крепящие крышку доступа к нижнему краю iMac.

Все три винта останутся закреплёнными в крышке доступа.

Снимите крышку доступа.

Шаг 2

Осторожно выдвиньте чёрную пластиковую защёлку для модулей оперативной памяти из разъёма памяти.

Оттяните чёрную пластиковую защёлку от нижнего края iMac, чтобы извлечь модуль(и) по этой стороне отсека оперативной памяти.

Для этого может потребоваться некоторое усилие.

Шаг 3

Выньте старый(ие) модуль(и) оперативной памяти из их разъёмов в отсеке и отложите их в сторону.

Шаг 4

Повторите действия предыдущих шагов, чтобы удалить модуль(и) оперативной памяти с другой стороны отсека.

Шаг 5

При установке новых модулей оперативной памяти важно правильно ориентировать их.

Убедитесь, что маленький вырез на каждом модуле оперативной памяти (показан на первом изображении) совпадает с выступом в каждом разъёме памяти (показан на втором изображении).

В вашем iMac четыре разъёма для оперативной памяти. Убедитесь, что каждый модуль вставляется в свой разъём горизонтально. Это предотвратит застревание модулей между соседними разъёмами.

После правильной ориентации новых модулей аккуратно полностью вставьте их в iMac и плотно зафиксируйте большим пальцем в гнёздах.

Шаг 6

Перед началом отключите iMac от сети и положите его на мягкую поверхность как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы прикрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой стороне стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не приклеиваются, попробуйте очистить как стеклянную панель, так и присоску с помощью мягкого растворителя.

Шаг 7

Аккуратно приподнимите стеклянную панель перпендикулярно лицевой стороне ЖК-дисплея настолько, чтобы освободить стальные направляющие шпильки, прикреплённые к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и лицевую сторону ЖК-дисплея, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включении компьютера.

Шаг 8

Снимите восемь винтов T10 Torx длиной 8 мм, которые крепят дисплей к внешнему корпусу.

Последние два изображения — крупные планы каждой стороны дисплея.

Шаг 9

Немного приподнимите верхний край дисплея, чтобы вынуть его из внешнего корпуса.

Не поднимайте слишком высоко. К материнской плате подсоединено несколько кабелей.

Шаг 10

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов возле верхнего левого угла iMac.

Шаг 11

Поверните дисплей из внешнего корпуса достаточно, чтобы отключить кабель питания подсветки от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав фиксатор и потянув разъём из гнезда (в направлении нижнего края iMac).

Шаг 12

У разъёма кабеля данных дисплея есть блокировка провода. Отсоедините блокировку разъёма, повернув пластиковую защёлку так, чтобы она указывала вверх. (Это не втягивающая защёлка.)

Вытяните кабель данных дисплея прямо из его гнезда на логической плате.

Не тяните за кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой стороне логической платы.

Шаг 13

Отключите разъём кабеля термодатчика ЖК-дисплея от его гнезда на логической плате.

Если вентилятор работает на полной скорости после завершения, проверьте это соединение или кабель термодатчика жёсткого диска.

Шаг 14

Аккуратно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы ни один кабель не застрял.

Шаг 15

Удалите следующие четыре винта:

Один винт T10 Torx 9.3 мм с большой головкой

Три винта T10 Torx 9.3 мм с обычной головкой

Шаг 16

Оттяните разъем термодатчика оптического привода в направлении верхнего края iMac, чтобы отсоединить его от гнезда на логической плате.

Шаг 17

Поднимите внутренний край оптического привода и проведите его разъем мимо рамки GPU, прикреплённой к логической плате.

Осторожно сдвиньте оптический привод с монтажных штырей с правой стороны внешнего корпуса, чтобы освободить место для отсоединения кабеля привода.

Позвольте оптическому приводу свисать, пока вы выводите разъем термодатчика оптического привода из-за радиатора GPU.

Шаг 18

Отсоедините кабель оптического привода, потянув его разъем от оптического привода.

Удалите оптический привод из iMac.

Не забудьте при установке второго жесткого диска переместить термодатчик с оптического привода на корпус.

Шаг 19

Снимите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.

Шаг 20

Снимите вентилятор оптического привода со штырей, прикреплённых к внешнему корпусу.

Шаг 21

Выньте разъем вентилятора оптического привода из его гнезда на логической плате.

Удалите вентилятор оптического привода из iMac.

Шаг 22

В следующих шагах вы отсоедините следующие кабели:

Плата SD и микрофон

Левый/правый динамик

Антенна Wi‑Fi

Bluetooth/датчик освещённости/камера/левый датчик температуры, датчик температуры жесткого диска и вентилятор жесткого диска

Вентилятор процессора/датчик окружающей температуры и кнопка питания

ИК‑датчик

Шаг 23

Оттяните разъем кабеля микрофона в направлении верхнего края iMac, чтобы отсоединить его от логической платы.

Шаг 24

Выньте кабель платы SD из его гнезда на логической плате.

Шаг 25

Отсоедините кабели левого и правого динамиков, потянув их разъемы в направлении правой стороны iMac.

Шаг 26

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенн AirPort из их гнезд на плате AirPort.

Серая антенна подключается к гнезду слева, а чёрная антенна — к гнезду справа.

Шаг 27

Отсоедините вентилятор жесткого диска, потянув его разъем в направлении верхнего края iMac.

Шаг 28

Выньте кабель термодатчика жесткого диска из его гнезда и потяните в направлении верхнего края iMac, чтобы отсоединить его от логической платы.

Шаг 29

Используя большие пальцы с обеих сторон разъёма Bluetooth/датчика освещённости/камеры/левой температуры, сдвиньте его в направлении верхнего края iMac, чтобы вынуть из гнезда на логической плате.

Шаг 30

Потяните разъём вентилятора процессора/датчика температуры окружающей среды в направлении нижнего левого края iMac и выньте его из гнезда на логической плате.

Потяните разъём кнопки питания в направлении нижнего левого угла iMac, чтобы отсоединить его от гнезда на логической плате.

Шаг 31

Снимите кусок ленты, закрывающий кабель ИК‑датчика.

Шаг 32

Используйте большие пальцы, чтобы выдавить разъём ИК‑датчика из его гнезда в направлении верхнего края iMac.

Шаг 33

Поднимите плату ИК‑датчика со стороны, расположенной за передней панелью внешнего корпуса.

Снимите ИК‑датчик и отложите его в сторону.

Шаг 34

Удалите следующие семь винтов:

Два винта T10 Torx 7 мм

Один винт T10 Torx 30 мм

Два винта T10 Torx 25 мм

Два винта T10 Torx 21 мм

Шаг 35

Будьте осторожны, не прикасайтесь к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены достаточно, чтобы вызвать опасный удар током.

Удалите следующие четыре винта:

Один грубая резьба T10 длиной 9,3 мм

Один грубая резьба T10 длиной 25 мм

Два винта мелкой резьбы 22 мм

Отведите верхний правый и нижний левый углы блока питания от задней панели корпуса, чтобы освободить монтажные стойки, прикрепленные к углам блока питания.

Шаг 36

Осторожно извлеките блок питания из внешнего корпуса и поверните его, чтобы открыть фиксатор кабеля, как показано, учитывая, что кабели DC-out и AC-in всё ещё соединяют его с iMac.

Отключите кабель DC-out, нажав на фиксатор на разъёме и одновременно оттянув разъём от гнезда на блоке питания.

Когда фиксатор освободит гнездо, вытащите разъём DC-in из блока питания.

Шаг 37

Отключите кабель AC-In, нажав на фиксатор и оттянув разъём от гнезда.

Удалите блок питания из внешнего корпуса.

Шаг 38

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.

Шаг 39

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Шаг 40

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Шаг 41

Отключите кабель аудиопорта, оттянув его разъём от передней поверхности платы логики.

Шаг 42

Если имеется, отклейте ленту, крепящую кабель SATA жёсткого диска к плате логики.

Шаг 43

Нажмите на фиксатор и осторожно вытяните кабель DC-In из его гнезда на задней части платы логики.

Шаг 44

Не повредив гнездо на плате логики, аккуратно потяните кабель данных SATA жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы ни один кабель не застрял.

При повторной установке платы логики подключите кабель mini display port и USB-кабель к внешнему USB-порту перед затяжкой винтов платы логики, чтобы обеспечить правильное выравнивание.

Шаг 45

Снимите два винта T10 Torx длиной 13 мм, крепящие вентилятор процессора к внешнему корпусу.

Шаг 46

Поднимите вентилятор процессора вертикально вверх со штатного крепления у нижнего края iMac.

Шаг 47

Осторожно, не натягивая слишком сильно кабель левого динамика, переверните вентилятор процессора, чтобы открыть его нижний край.

Используйте плоский конец лопатки, чтобы надавить на одну сторону фиксатора кабеля динамика, одновременно другой рукой выскальзывая кабели динамиков из фиксатора.

Снимите вентилятор процессора с iMac.

Шаг 48

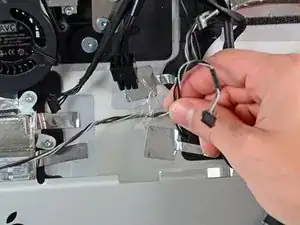

Вытяните кабели левого динамика из-под полоски ленты, прикрепляющей их к внешнему корпусу.

Шаг 49

Снимите единственный винт T10 Torx длиной 13 мм, крепящий левый динамик к внешнему корпусу.

Шаг 50

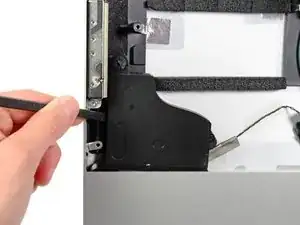

Используйте плоский конец лопатки, чтобы отжать левую сторону левого динамика от боковой стенки внешнего корпуса.

Шаг 51

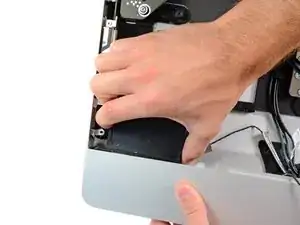

Потяните левый динамик к центру iMac, чтобы освободить его из угла внешнего корпуса.

Для этого потребуется некоторое усилие.

Снимите левый динамик с внешнего корпуса.

Заключение

Чтобы снова собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
