Замена жёсткого диска Asus X401A

Переверните ноутбук на ровную, стабильную поверхность.

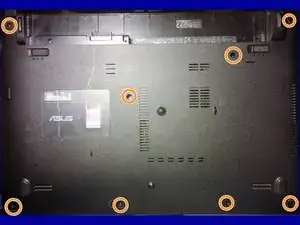

Удалите 8 винтов с крестообразным шлицем.

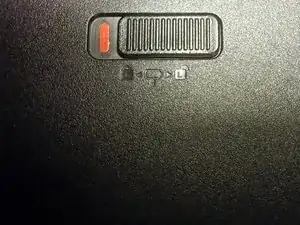

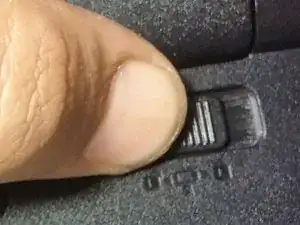

Сдвиньте замок батареи в положение «открыто» с левой стороны, затем удерживайте его справа, одновременно выдвигая батарею.

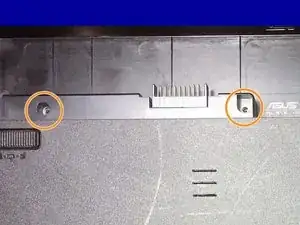

Под батареей находятся 2 скрытых винта — удалите их.

Переверните ноутбук

Откройте крышку максимум, насколько это возможно

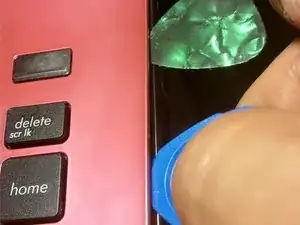

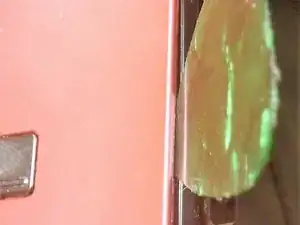

Вставьте лопатку для открытия как показано

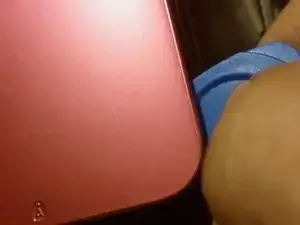

Продолжайте по периметру корпуса

На обратной стороне клавиатуры находятся 2 плоских кабеля, перейдите к следующему шагу перед продолжением!

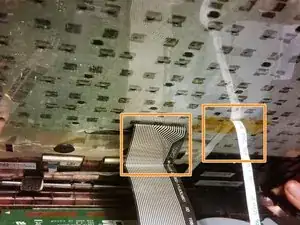

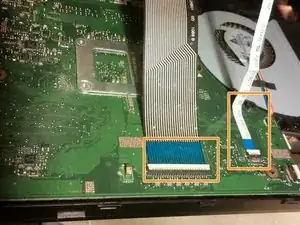

На обратной стороне клавиатуры находятся 2 гибких ленточных кабеля, подключённых к плате.

Вы можете использовать лопатку для открытия, чтобы вынуть их из соответствующих разъёмов на основной плате.

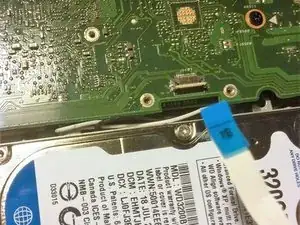

С помощью лопатки для открытия аккуратно отсоедините коннектор над жёстким диском.

К ленточному кабелю приклеен скотч, фиксирующий его к жёсткому диску.

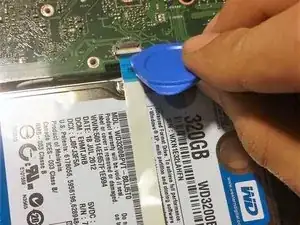

Подведите что-то под ленточный кабель, чтобы осторожно оторвать его.

Выведите ленточный кабель из гнезда.

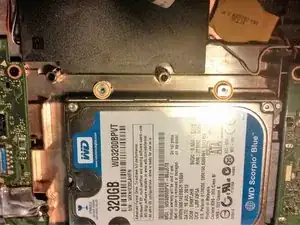

Удалите 2 винта

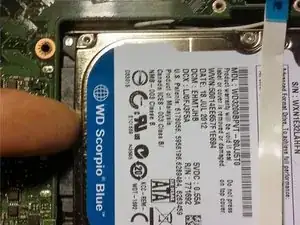

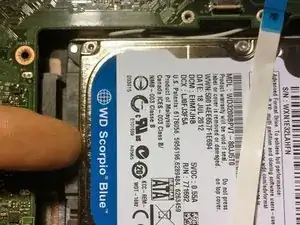

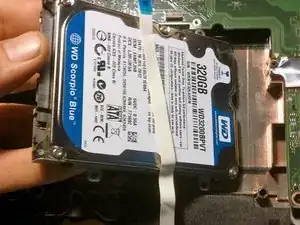

С помощью пальца вы можете теперь выдвинуть жёсткий диск наружу
