Замена платы ввода-вывода ASUS X42J
Плата ввода-вывода в ASUS X42J содержит важные порты, включая питание, Ethernet и один порт USB. Это последняя деталь, которую можно извлечь из этого устройства, поэтому данное руководство будет самым трудоёмким для этого устройства.
Шаг 1
Перед началом убедитесь, что устройство отключено от питания и выключено.

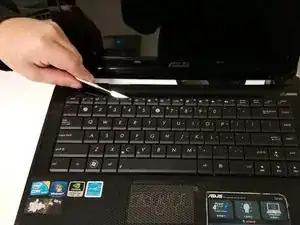

С помощью лопатки аккуратно подденьте клавиатуру.
Шаг 2
Поверните клавиатуру лицевой стороной вниз.

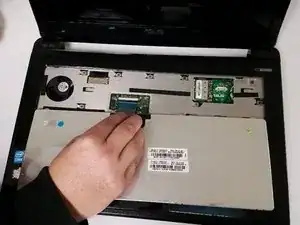

Вытяните синий соединительный кабель. Используйте пинцет, чтобы облегчить снятие.
Шаг 3

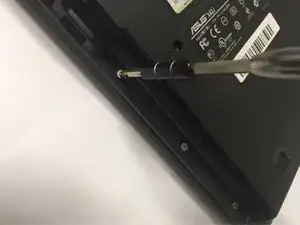

Используйте отвертку Phillips #0, чтобы выкрутить два винта на задней панели ноутбука.
Шаг 4
Выдвиньте дисковод из устройства.
Шаг 5

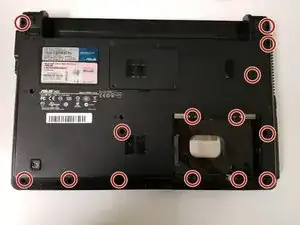

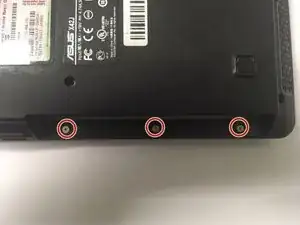

Снимите все винты, расположенные на нижней крышке ноутбука, начиная с трёх, находящихся под дисководом.
Шаг 6

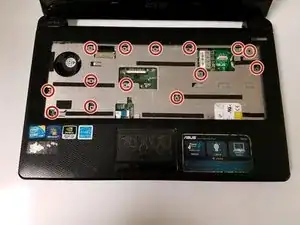

Поверните ноутбук так, чтобы он стоял лицевой стороной вверх, и извлеките все винты, которые стали видимы после снятия клавиатуры.
Шаг 7

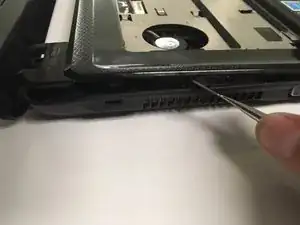

Подденьте переднюю панель лопаткой, пока она не отделится от нижней панели.
Шаг 8

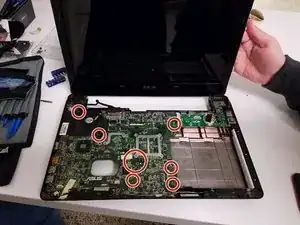

Открутите и снимите отмеченные винты.
Шаг 9

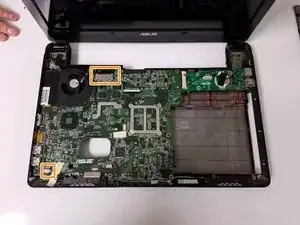

Разъедините разъёмы.
Шаг 10

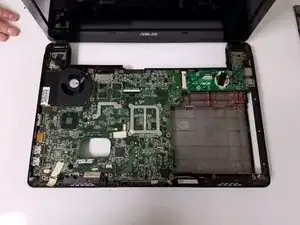

Извлеките материнскую плату из устройства.
Шаг 11

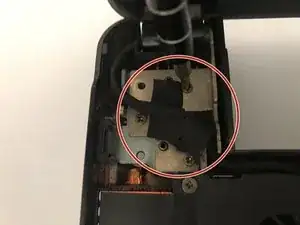

Снимите ленту с разъёма экрана.

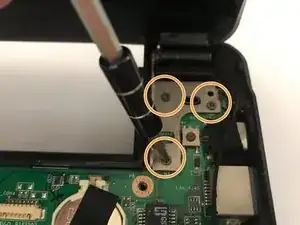

Открутите винты с разъёма.
Шаг 12
Оттяните экран от крепления.
Шаг 13

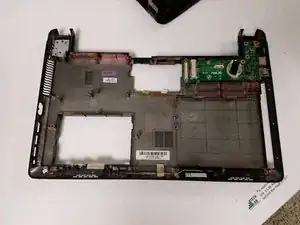

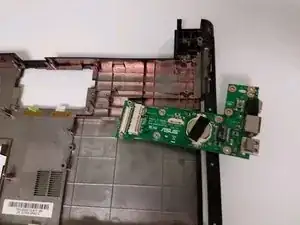

Снимите плату ввода-вывода с крепления.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
