Замена материнской платы Asus X200MA

Удалите следующие шесть винтов:

Шесть винтов 4 мм с помощью крестовой отвёртки Phillips #0.

Удалите следующий один винт:

Один винт 14 мм с помощью крестовой отвёртки Phillips #0.

Винт 14 мм находится в центре.

Снимите две резиновые заглушки с задней стороны ноутбука.

Используйте крестовую отвёртку Phillips #0, чтобы открутить два винта 14 мм под резиновыми заглушками.

Используйте пластиковую или металлическую лопатку, чтобы отделить клавиатуру от задней панели, и приподнимите клавиатуру.

Снимите две резиновые заглушки с задней стороны ноутбука.

Удалите следующие два винта под резиновыми заглушками.

Два винта 14 мм с помощью крестовой отвёртки Phillips #0.

Отогните следующее:

Два зажима, удерживающие два показанных кабеля (белый и чёрный).

Отсоедините кабели от зажимов.

Поднимите клавиатуру и снимите её с компьютера.

Удалите следующие винты с внутренней стороны ноутбука:

Два винта 4 мм с помощью крестовой отвёртки Phillips #0.

Один винт 5 мм с помощью крестовой отвёртки Phillips #0, расположенный в центре немного ниже батареи.

Сдвиньте аккумулятор вверх и выньте его.

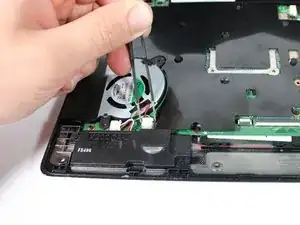

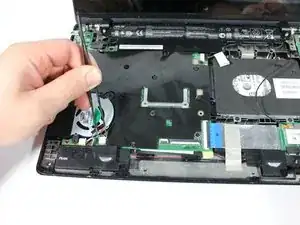

Удалите два винта 4 мм с помощью крестовой отвёртки Phillips #0.

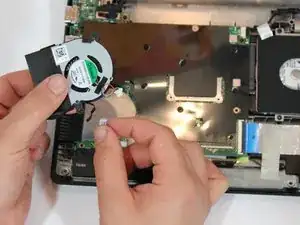

Отключите разъём набора проводов, расположенный в нижнем углу у вентилятора.

Поднимите и выньте вентилятор целиком.

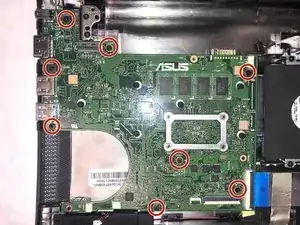

Используйте крестовую отвёртку Phillips #0, чтобы открутить восемь винтов 4,0 мм.

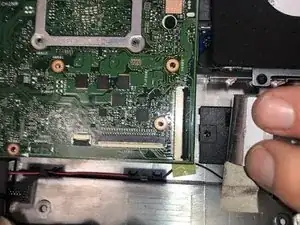

Оттяните синюю ленту назад, освободив её из защёлки.

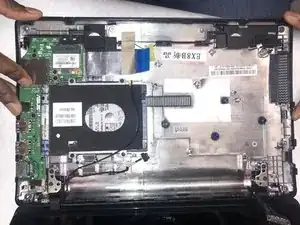

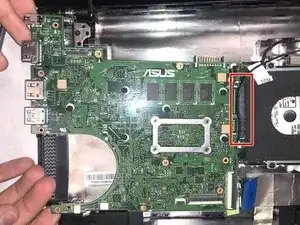

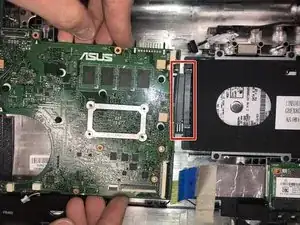

Поднимите и извлеките материнскую плату из разъёма жёсткого диска и выньте её с базовой пластины.
