Замена ЖК-экрана Asus X401A

Обязательно отключите аккумулятор и блок питания перед продолжением.

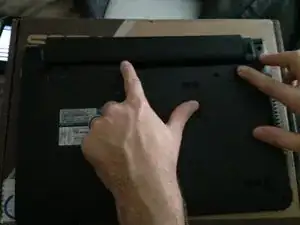

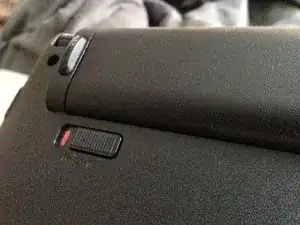

Чтобы удалить аккумулятор, необходимо отключить два зажима на нижней стороне ноутбука. Одна сторона — стандартный выключатель, другая — с пружинным механизмом.

Сдвиньте стандартный выключатель к центру ноутбука. Удерживая пружинный выключатель в том же положении (нажатыми к центру ноутбука), отключите аккумулятор.

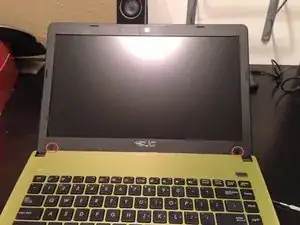

Обод закреплен с помощью винтов в двух местах рядом с петлями, закрытых черными пластиковыми квадратами.

Используйте лопатку, нож или любой другой инструмент, чтобы удалить наклейки. Делайте это аккуратно, так как они будут возвращены на место в конце, и мы хотим, чтобы они выглядели хорошо.

После удаления квадратов используйте отвертку Philips #0 или #00, чтобы открутить винты.

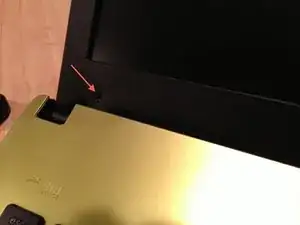

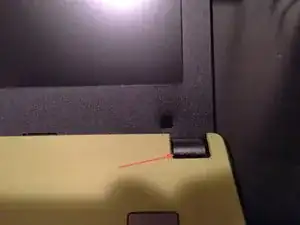

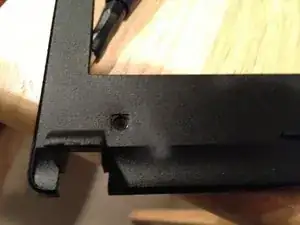

Снимите передний обод при помощи лопатки. Единственная сложная часть — это петли. Наклонив крышку назад, вы увидите шов на петле. Аккуратно отделите по шву и поднимите обод от экрана.

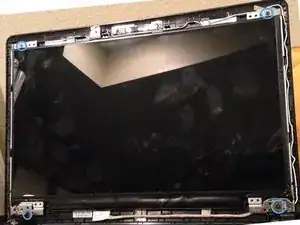

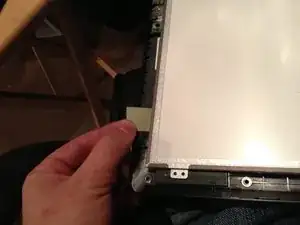

Удаление обода открывает четыре винта, крепящих панель. Снимите их с помощью отвертки Philips #00.

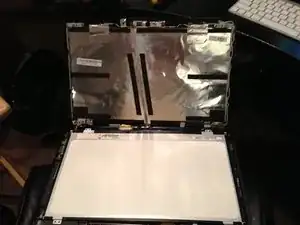

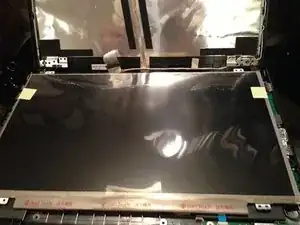

Аккуратно снимите панель и положите ее лицом вниз на клавиатуру. Кабель подключается у основания и закреплен скотчем.

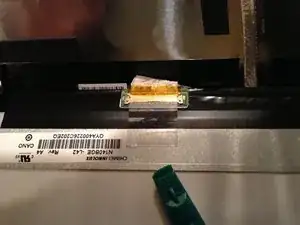

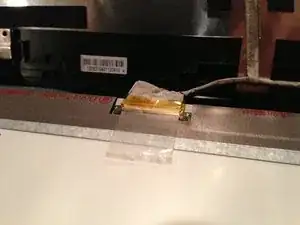

Осторожно подденьте скотч и отключите сломанный экран.

Новая панель будет с защитной пленкой на экране. Хорошая идея оставить ее на месте до самого момента установки обода.

Поместите новую панель в том же ориентации, что и старая, лицом вниз, на клавиатуру. Подключите разъем и закрепите его существующим скотчем (если он в удовлетворительном состоянии) или новым куском.

Перед поднятием панели и закреплением винтами
