Замена динамика Asus X200MA
Это руководство содержит пошаговые инструкции по замене динамика ноутбука ASUS X200MA. Руководство можно использовать для замены неисправных динамиков или для апгрейда. Будьте осторожны при отсоединении проводов и при снятии приклеенных динамиков с помощью лопатки, так как эти операции требуют аккуратности.
Шаг 1
Снимите следующие шесть винтов:
Шесть винтов 4 мм, используйте отвертку Phillips #0.
Снимите следующий один винт:
Один винт 14 мм, используйте отвертку Phillips #0.
Винт 14 мм находится в центре.
Шаг 2
Снимите две резиновые заглушки с задней стороны ноутбука.
Используйте отвертку Phillips #0, чтобы открутить два винта 14 мм, расположенных под резиновыми заглушками.
Шаг 3
Используйте пластиковую или металлическую лопаточку, чтобы отделить клавиатуру от задней панели, и поднимите клавиатуру наружу.
Шаг 4

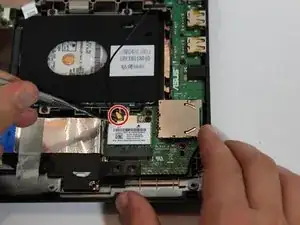

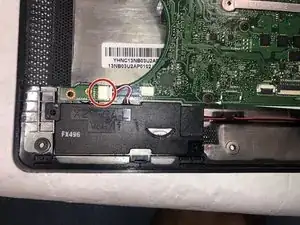

Отсоедините золотистую клемму, к которой подключён чёрный провод, используя металлическую лопаточку.
Шаг 5

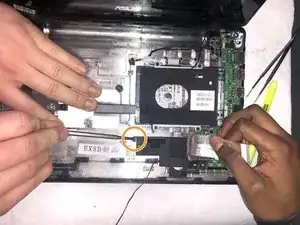

Снимите пластиковый элемент с защёлки, аккуратно оттянув его назад.
Шаг 6

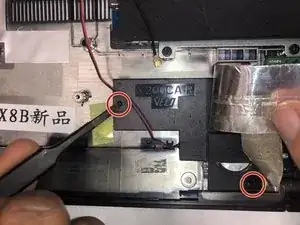

Используйте пинцет, чтобы освободить динамик из пластиковых защёлок.

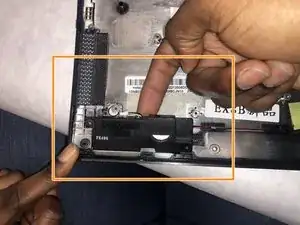

Подденьте динамик пальцем и разорвите склейку между адгезивом на монтажной пластине и динамиком.
Шаг 7

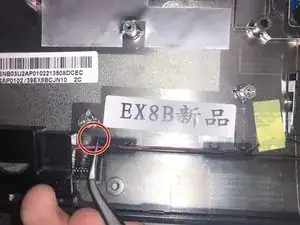

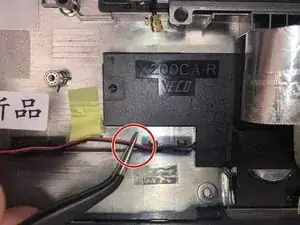

С помощью пинцета аккуратно поднимите провода из пластиковых защёлок.
Шаг 8

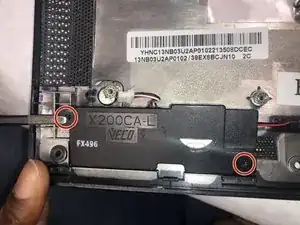

Используйте металлический пинцет, чтобы освободить динамик из пластиковых защёлок.
Используйте металлическую лопаточку, чтобы разорвать склейку между адгезивом монтажной пластины и динамиком.
Поднимите динамики и удалите их с монтажной пластины.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
