Замена внутреннего вентилятора Asus X401A

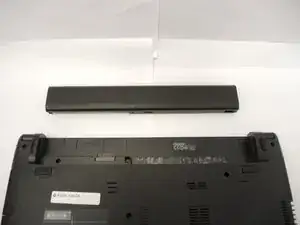

Переверните ноутбук и извлеките аккумулятор для удобства при замене.

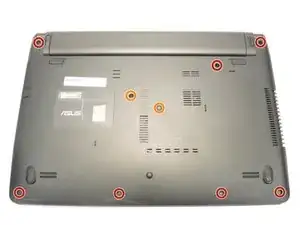

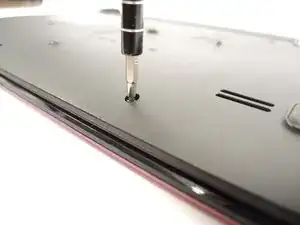

Снимите винты, расположенные под ноутбуком, используя крестовую отвертку Phillips #00. Это облегчит отсоединение крышки клавиатуры от остальной части ноутбука.

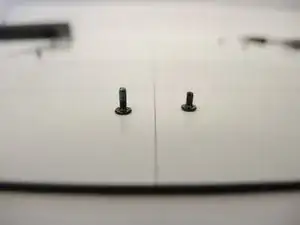

Снимите два винта длиной 4 мм.

Поместите винты на магнитный коврик, чтобы не потерять их.

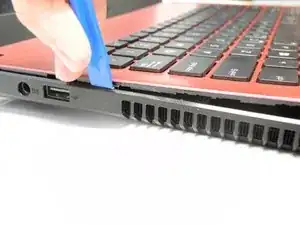

Переверните ноутбук обратно и начните поддевать крышку клавиатуры от корпуса с помощью пластиковой лопатки.

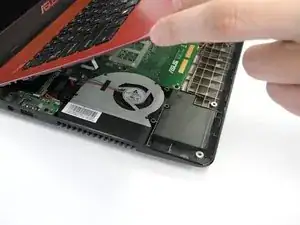

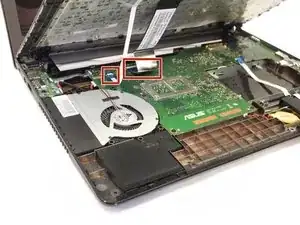

Клавиатура всё ещё подключена к материнской плате двумя ленточными кабелями. Не тяните клавиатуру от корпуса.

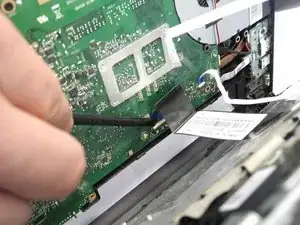

Используйте лопатку, чтобы поднять фиксаторы ZIF.

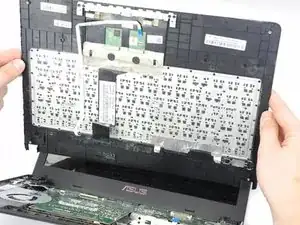

Отсоедините оба ленточных кабеля — чёрный и белый — чтобы полностью отделить крышку от устройства.

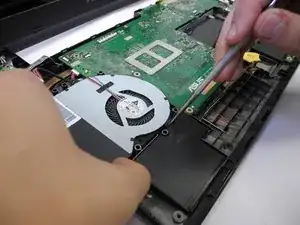

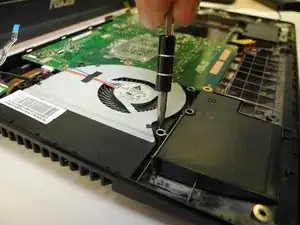

Снимите все винты, которые крепят материнскую плату к нижней части ноутбука.

Материнская плата удерживает внутренний вентилятор на месте.

Перед попыткой снять материнскую плату убедитесь, что обе пары проводов отключены, как показано на фото.

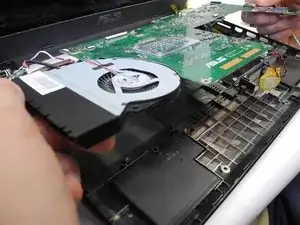

После удаления всех винтов и отсоединения обеих пар проводов аккуратно подденьте материнскую плату вместе с прикреплённым внутренним вентилятором с помощью лопатки.

Отложите остальную часть ноутбука и сосредоточьте внимание только на материнской плате.

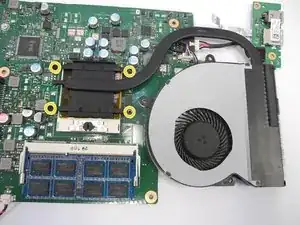

Переверните материнскую плату — вы увидите четыре винта (обведены жёлтым), которые крепят кронштейн вентилятора к плате. Используя отвертку, снимите четыре винта и отложите их в сторону.

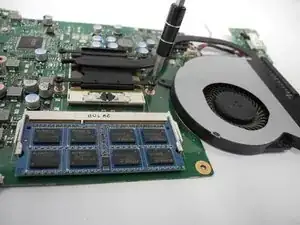

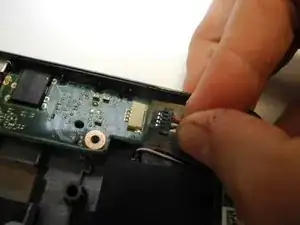

Ещё одна группа проводов соединяет внутренний вентилятор с материнской платой. Аккуратно отсоедините её, как показано.

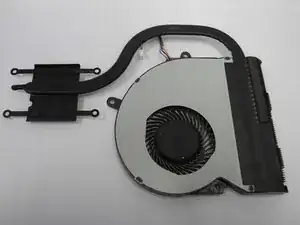

После полного отключения вентилятора от материнской платы вы сможете свободно его извлечь.

Замените неисправный вентилятор на новый и повторите предыдущие шаги в обратном порядке для сборки.
