Замена оперативной памяти Asus X401A
Если компьютер стал работать медленно, возможно, пришло время увеличить объём оперативной памяти. Дополнительная память повысит быстродействие при таких задачах, как просмотр интернета. Важно выключить и отключить ноутбук от сети перед началом работы по этой инструкции. Винты, которые вы будете снимать при ремонте, маленькие, поэтому обязательно используйте магнитный коврик!
Шаг 1
Перед началом ремонта отключите питание и выключите ноутбук, чтобы избежать риска поражения электрическим током.

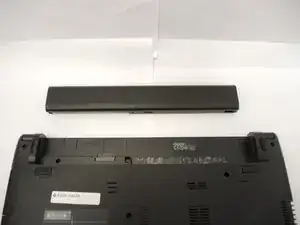

Переверните ноутбук и снимите аккумулятор, сдвинув защёлки и поддев аккумулятор вверх и наружу.
Шаг 2

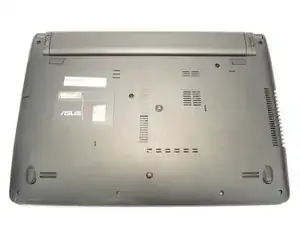

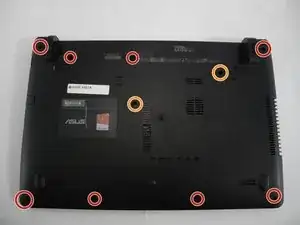

Отвинтите десять винтов на задней крышке ноутбука крестовой отвёрткой Phillips #1.

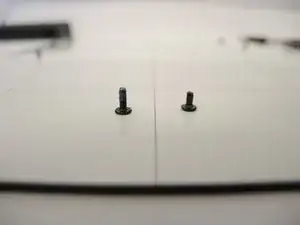

Восемь винтов — 3 мм.
Два винта — 4 мм. Разместите винты на магнитном коврике.
Шаг 3

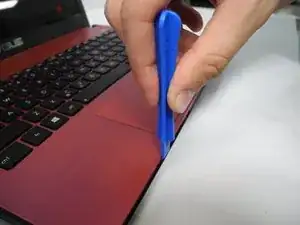

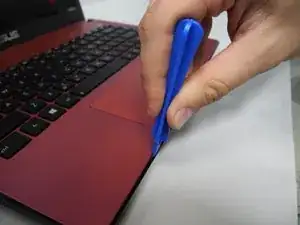

Подденьте корпус пластиковым инструментом для вскрытия. Вы будете отделять клавиатуру от задней панели корпуса.
Не полностью отделяйте клавиатуру от задней панели ноутбука. Сначала нужно отключить ленточные кабели.
При сборке вы услышите щелчки, когда прижмёте клавиатуру и заднюю панель друг к другу.
Шаг 4

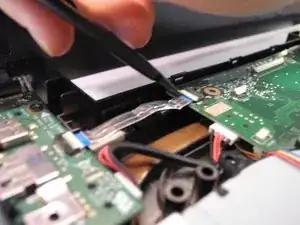

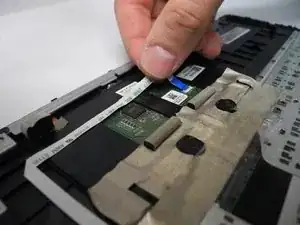

Клавиатура соединена с материнской платой двумя ленточными кабелями.
Больший кабель — с разъёмом низкого усилия (ZIF). Как следует из названия, для вставки или отключения этого кабеля не требуется прилагать усилие. Отключите этот ленточный кабель, разблокировав фиксатор и аккуратно вытянув кабель.
Меньший ленточный кабель достаточно аккуратно вытянуть наружу.
Шаг 5

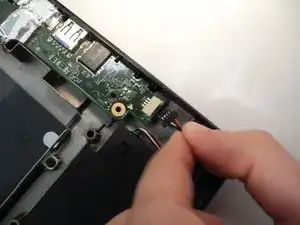

Отключите красный, чёрный и белый провода, соединяющие динамики, аккуратно потянув.
Шаг 6

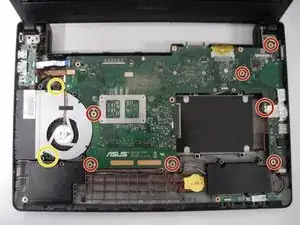

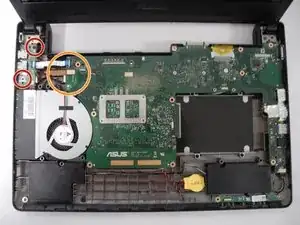

Отвинтите семь винтов 3 мм, удерживающих материнскую плату, крестовой отвёрткой Phillips #1. Эти винты отмечены белыми стрелками на плате (на фото не показано).
Снимите два винта 3 мм, удерживающих вентилятор.
Шаг 7
Снимите два винта 3 мм, удерживающих USB-разъёмы и разъём питания на раме.

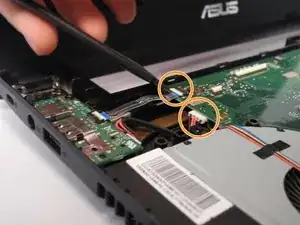

Отключите USB-разъёмы и разъём питания от материнской платы. Присутствует ленточный кабель и несколько проводов, которые нужно отсоединить. При необходимости используйте лопатку.
Шаг 8

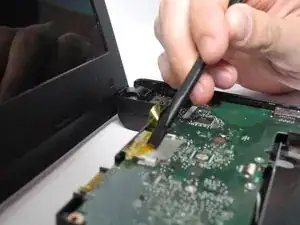

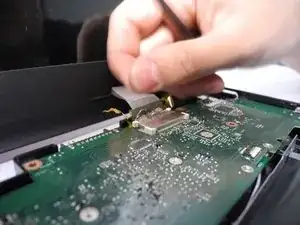

Используйте лопатку, чтобы приподнять соединение между экраном и материнской платой.
Возможно, вы сможете приподнять этот разъём, не снимая жёлтую ленту, но если она мешает, её удаление не повредит ноутбуку.
Шаг 9

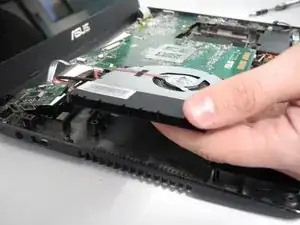

Используйте лопатку, чтобы приподнять материнскую плату, рамку и вентилятор.
Когда приподнимете, аккуратно потяните материнскую плату влево, чтобы освободить порты с правой стороны из рамы.

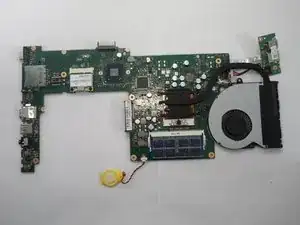

Отложите рамку в сторону и переверните материнскую плату.
Шаг 10

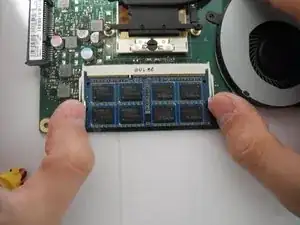

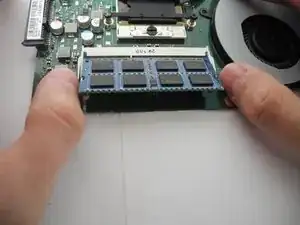

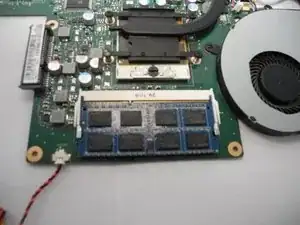

Ослабьте фиксирующие скобы по обеим сторонам модуля оперативной памяти и выдвиньте её под углом 45 градусов вверх и наружу.
При сборке вставляйте модуль памяти под углом 45 градусов как можно глубже, затем защёлкните его на место.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
