Замена беспроводного модуля в Asus X401A

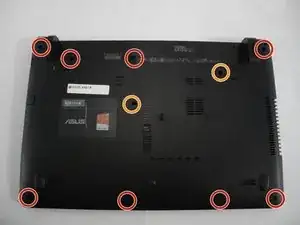

Используйте крестовую отвертку №1, чтобы выкрутить восемь винтов длиной 3 мм.

Используйте крестовую отвертку №1, чтобы выкрутить два винта длиной 4 мм.

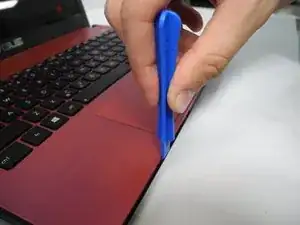

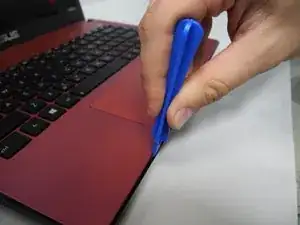

После удаления винтов с нижней стороны переверните ноутбук и с помощью пластиковой открывалки снимите панель с клавиатурой.

Для эффективного снятия панели клавиатуры используйте открывалку, поддевая ею панель.

При обратной установке панели клавиатуры надавите firmly до характерных щелчков, которые свидетельствуют о том, что панель закреплена.

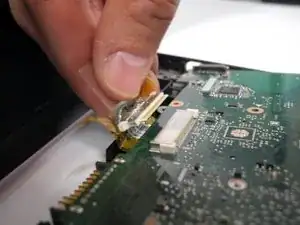

Отсоедините эти кабели, разблокировав ZIF-коннекторы с помощью лопатки.

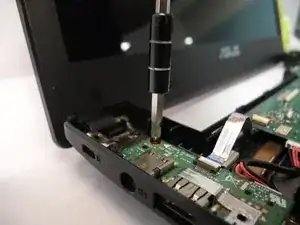

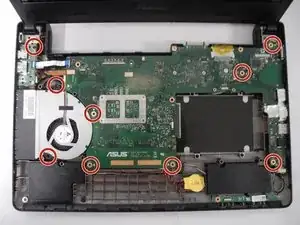

С помощью крестовой отвертки №1 выкрутите все винты, крепящие материнскую плату к корпусу ноутбука.

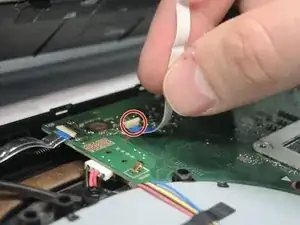

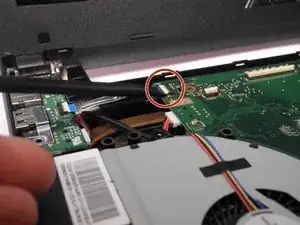

Используйте лопатку, чтобы поднять фиксатор ZIF-разъема и отсоединить ленточный кабель порта USB/зарядки.

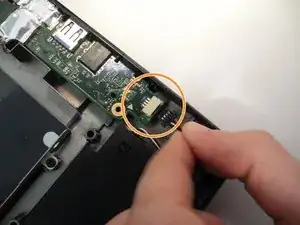

Используйте лопатку, чтобы освободить собранный в жгут кабель динамика из разъема.

После полного отсоединения платы портов USB/зарядки снимите ее и отложите в сторону, так как в противном случае она будет мешать при выполнении последующих шагов.

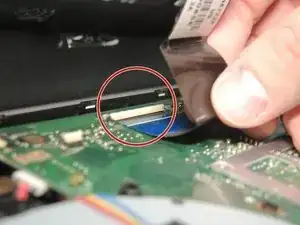

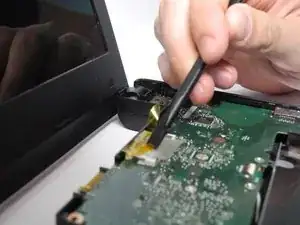

Отогните скотч, который крепит кабель экрана ноутбука. Не рекомендуется отсоединять кабель на этом этапе, так как есть риск его повредить.

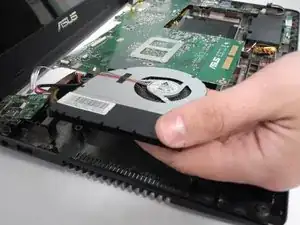

С помощью пластиковой лопатки подденьте и поднимите вентилятор с корпуса ноутбука, это также приподнимет материнскую плату.

При извлечении материнской платы тяните ее влево, чтобы порты на противоположной стороне легко вышли из своих слотов.

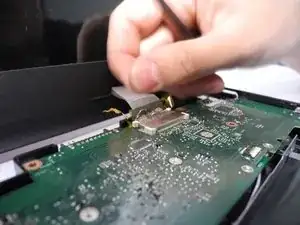

Приподнимая материнскую плату, отсоедините видеокабель, упомянутый в предыдущем шаге.

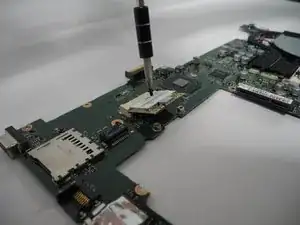

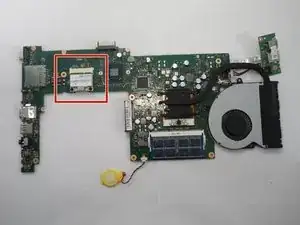

Найдите беспроводной модуль на обратной стороне материнской платы и выкрутите два винта, которые его фиксируют.

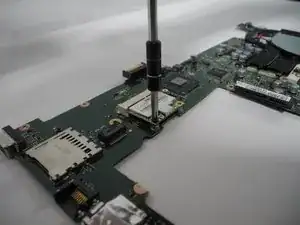

При выкручивании второго винта беспроводной модуль самостоятельно приподнимется.

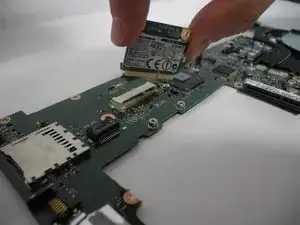

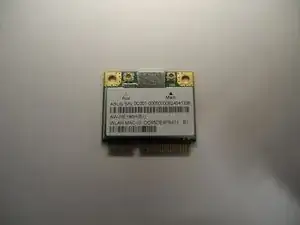

Извлеките беспроводной модуль под углом и вставьте новый модуль под тем же углом.
