Замена процессора Asus X401A
В этом руководстве показано, как разобрать ноутбук, чтобы получить доступ к процессору, вентилятору, графическому чипу и другим важным компонентам. Выполнив приведённые ниже шаги, вы сможете идентифицировать и заменить процессор вашего ноутбука.
Шаг 1
Перед началом ремонта выключите ноутбук и отключите зарядное устройство, чтобы избежать поражения электрическим током.

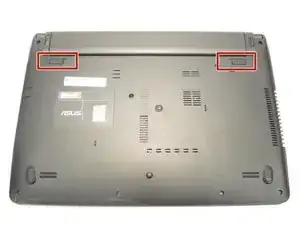

Переверните ноутбук и нажмите на защёлки, чтобы извлечь аккумулятор.
Шаг 2
Отверните десять винтов крестообразной отвёрткой Phillips #1.

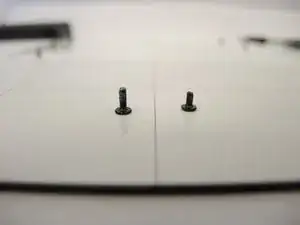

Восемь винтов — 3 мм.
Два винта — 4 мм.
Разместите винты на магнитном коврике.
Шаг 3

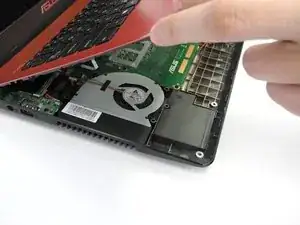

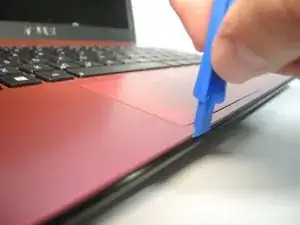

Отделите клавиатуру от корпуса ноутбука с помощью пластикового инструмента для вскрытия.
Не отделяйте две части полностью — между ними проходят ленточные кабели, которые нужно отключить.
При сборке вы услышите щелчки, когда части соединяются друг с другом.
Шаг 4

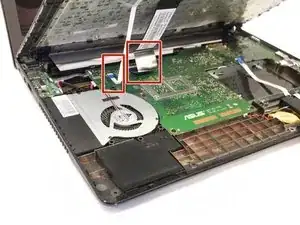

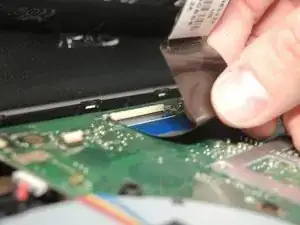

Используйте лопатку, чтобы поднять фиксаторы ZIF и отключить чёрный и белый ленточные кабели.
Шаг 5

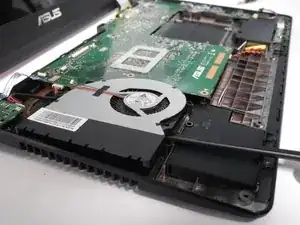

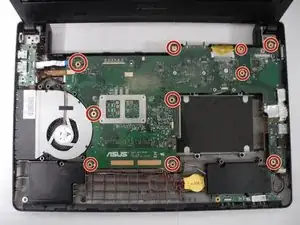

Отверните десять винтов 3 мм крестообразной отвёрткой Phillips #1.
Шаг 6

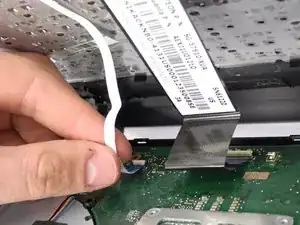

Используйте лопатку, чтобы поднять разъём ZIF и освобождать ленточный кабель.
Шаг 7

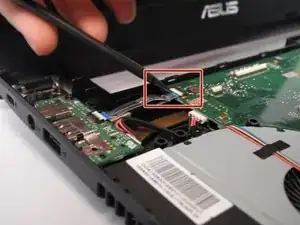

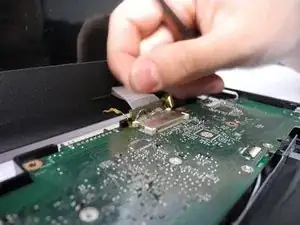

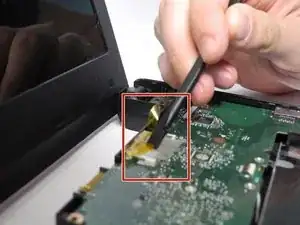

Поднимите соединение между экраном и материнской платой пластиковым инструментом для вскрытия.
Снимите жёлтую и прозрачную ленты.
Шаг 8

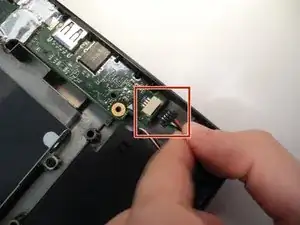

Отключите провод, соединяющий динамики.
Шаг 9

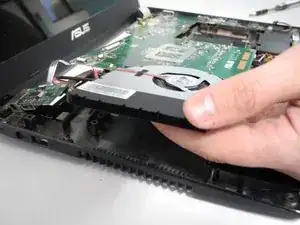

Поднимите материнскую плату с рамки с помощью пластиковой лопатки.

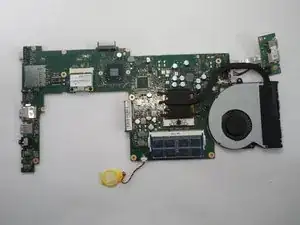

Отложите рамку ноутбука в сторону и переверните материнскую плату.
Шаг 10

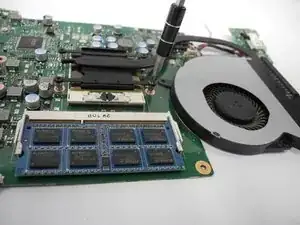

Отверните четыре винта крестообразной отвёрткой Phillips #1, чтобы отсоединить вентилятор от процессора.
Шаг 11

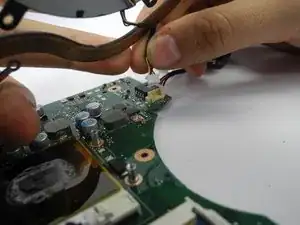

Отключите кабель, соединяющий вентилятор с материнской платой.
Поднимите часть вентилятора с процессора.
Шаг 12
Отверните винт, фиксирующий процессор к материнской плате, плоской отвёрткой.

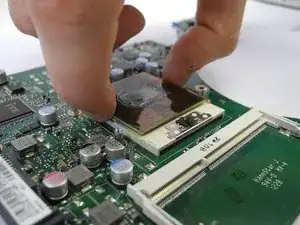

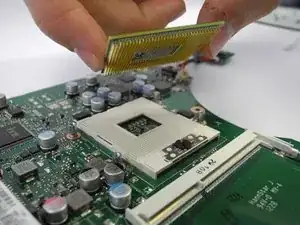

Поднимите процессор вверх, чтобы вынуть его из разъёма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
