Замена экрана Asus X200MA

Ноутбуки

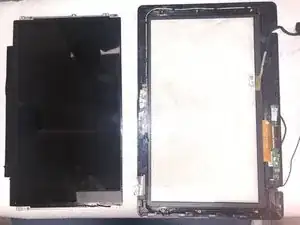

Это руководство содержит пошаговые инструкции по замене экрана ноутбука ASUS X200MA. Его можно использовать для замены треснувшей или повреждённой рамки экрана либо неисправного дисплея. Будьте осторожны при снятии наклеек с помощью лопатки (jimmy tool), так как некоторые наклейки не предназначены для удаления и их снятие может повредить экран.

Шаг 1

Удалите следующие шесть винтов:

Шесть винтов 4 мм, используйте крестовую отвертку Phillips #0.

Удалите следующий один винт:

Один винт 14 мм, используйте крестовую отвертку Phillips #0.

Винт 14 мм расположен по центру.

Шаг 2

Снимите две резиновые заглушки с задней стороны ноутбука.

Используйте крестовую отвертку Phillips #0, чтобы удалить два винта 14 мм под резиновыми заглушками.

Шаг 3

Используйте пластиковую или металлическую лопатку, чтобы отделить клавиатуру от задней панели и приподнять клавиатуру.

Шаг 4

Снимите две резиновые заглушки с задней стороны ноутбука.

Шаг 5

Удалите следующие два винта под резиновыми заглушками.

Два винта 14 мм, используйте крестовую отвертку Phillips #0.

Шаг 6

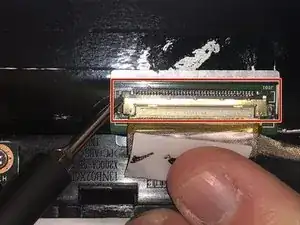

Поднимите следующие защёлки:

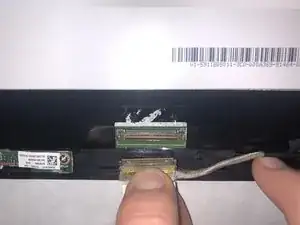

Две защёлки, удерживающие два показанных кабеля (белый и чёрный).

Оттяните кабели из защёлок.

Поднимите клавиатуру из корпуса.

Шаг 7

Удалите следующие винты с внутренней стороны ноутбука:

Два винта 4 мм, используйте крестовую отвертку Phillips #0.

Один винт 5 мм, используйте крестовую отвертку Phillips #0; расположен по центру чуть ниже аккумулятора.

Шаг 8

Сдвиньте аккумулятор вверх и выньте его.

Шаг 9

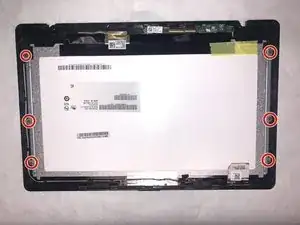

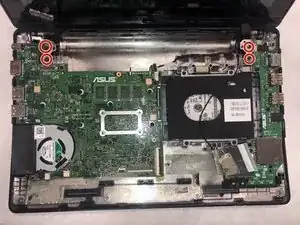

Удалите следующие четыре винта 3 мм, используя крестовую отвертку Phillips #0.

Шаг 10

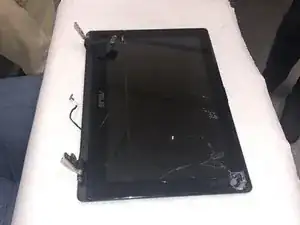

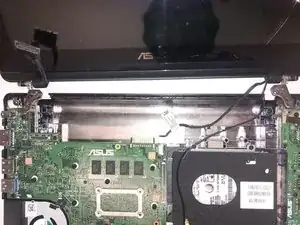

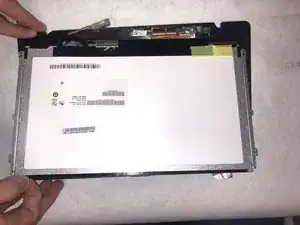

Поднимите и отделите экран от базовой пластины.

Шаг 11

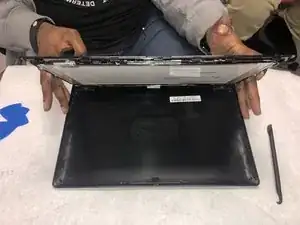

Вставьте металлическую лопатку в боковую часть рамки экрана. Работайте лопаткой по периметру рамки гребковыми движениями, чтобы освободить пластиковые защёлки, удерживающие рамку.

Поместите палец в зазор между половинами рамки при отщелкивании защёлок, чтобы рамка не закрылась обратно.
