Замена разъёма для наушников Asus X202E-UH31T
В этом руководстве вы научитесь заменять разъём для наушников на вашем ноутбуке.
Шаг 1

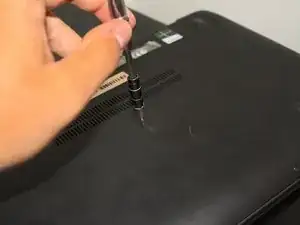

Удалите 9 винтов Philips с головкой 1.2 мм на дне компьютера с помощью маленькой отвертки Phillips.
Шаг 2

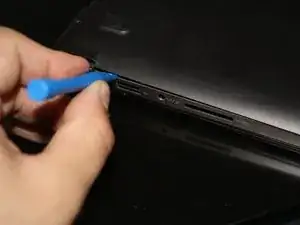

Используйте пластиковый инструмент для открытия, чтобы открыть компоненты ноутбука. Для этого вставьте пластиковый инструмент между двумя крышками и подденьте.
Шаг 3

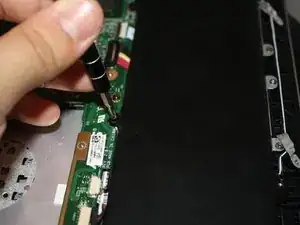

После снятия задней крышки открутите 7 винтов Philips с головкой 1.2 мм, которые удерживают аккумулятор на месте. Используйте самую маленькую отвертку Philips (#0).
После того как винты, удерживающие аккумулятор, будут удалены, используйте пластиковый инструмент для отключения шлейфа аккумулятора от материнской платы.
Шаг 4

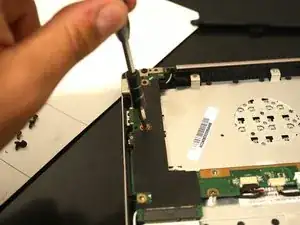

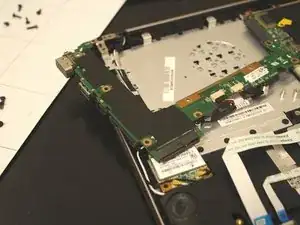

Удалите 7 винтов 1.2 мм, удерживающих вторичную материнскую плату на месте. Затем отключите шлейф динамика.
Снимите вторичную материнскую плату с помощью пальцев.
Шаг 5
Припаяйте разъём для наушников или полностью замените чип вторичной материнской платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
