Замена жесткого диска (HDD) в Lenovo Edge 15
Это руководство подскажет, как заменить жесткий диск (HDD) в Edge 15 или установить совместимый твердотельный накопитель (SSD). Физическая замена устройства проста, но установка операционной системы (ОС) на новый диск может потребовать дополнительных действий.
Это видео может помочь при скачивании образа Windows и установке его на новый жесткий диск: https://www.youtube.com/watch?v=tjmRWFep...
Шаг 1
Найдите одиннадцать винтов задней крышки M2 x 6.0 мм.
Выверните винты крестовой отверткой Phillips #0.
Если батарея протекает, не прикасайтесь к ней голыми руками.
Шаг 2

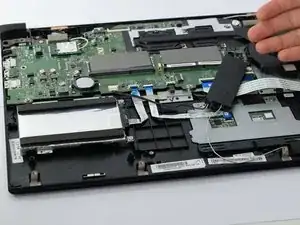

Осторожно приподнимите крышку корпуса и снимите её с ноутбука, следя за тем, чтобы она не натянула за собой компоненты, например USB-порты.
Шаг 3
Найдите разъём батареи и три винта M2 x 4.0 мм, удерживающие батарею.
Аккуратно отключите разъём батареи, при необходимости покачивая разъём из стороны в сторону.
Выверните эти три винта крестовой отверткой Phillips #0.
Шаг 4

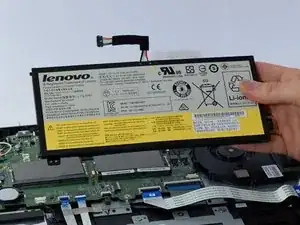

Осторожно приподнимите все четыре угла батареи и снимите её с ноутбука.
Шаг 5
Отложите батарею в сторону. Это даст более удобный доступ к разъёму жесткого диска.

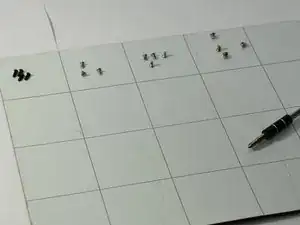

Держите отдельными наборы винтов от батареи, жесткого диска, корпуса и крышки. Хотя винты могут выглядеть похоже, у них слегка разные длины и шаг резьбы для разных компонентов.
Шаг 6
Правый динамик можно приподнять с креплений и временно отложить в сторону, но не загибайте остро провода динамика.
Шаг 7

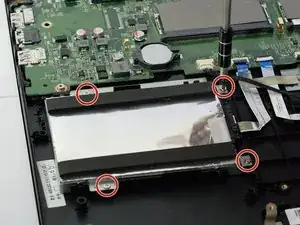

Крестовой отверткой Phillips #0 отвинтите 4 винта M2 x 4.0 мм, крепящие корпус жесткого диска к корпусу ноутбука.
Шаг 8
Поднимите корпус жесткого диска и аккуратно потяните за стороны разъёма, чтобы отключить его.
Шаг 9

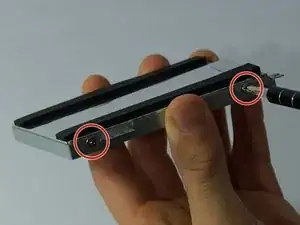

Крестовой отверткой Phillips #1 отвинтите 4 винта M3 x 4.0 мм по бокам корпуса.

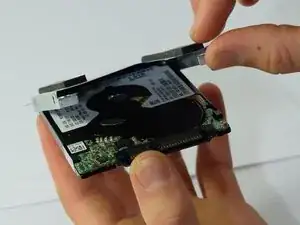

Теперь можно извлечь жесткий диск.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
При сборке обратите внимание на следующие моменты:
1) Следите за соответствием винтов для каждого узла.
2) Компоненты может потребоваться покачивать для правильного выравнивания при вкручивании винтов.
3) Не затягивайте винты с усилием, чтобы избежать срыва резьбы.
4) При повторном подключении кабелей жесткого диска и батареи убедитесь в правильной выравниваемости разъёмов.
Повторно: это видео поможет установить Windows на новый жесткий диск: https://www.youtube.com/watch?v=tjmRWFep...
Перевод руководства с ifixit.com
