Замена радиатора Lenovo Legion Y7000P

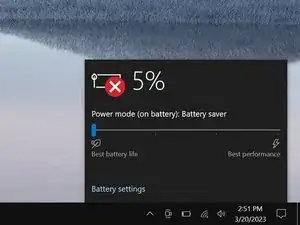

Разрядите аккумулятор ноутбука ниже 25% перед началом ремонта — заряженный аккумулятор может воспламениться при повреждении.

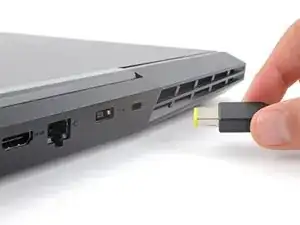

Отключите все кабели и полностью выключите ноутбук.

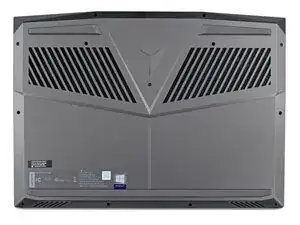

Переверните ноутбук так, чтобы резиновые ножки были сверху.

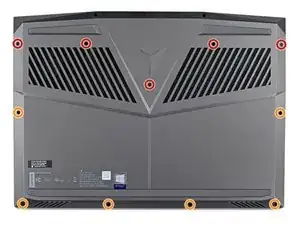

Используйте крестообразную отвертку Philips, чтобы выкрутить 11 винтов, крепящих заднюю крышку:

Пять винтов длиной 11.5 мм

Шесть винтов длиной 4.7 мм

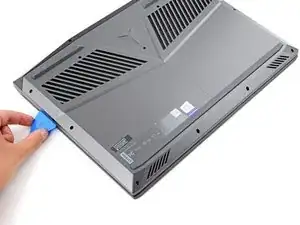

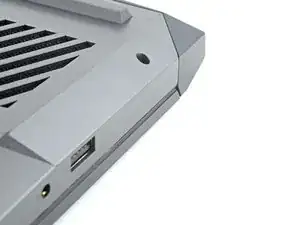

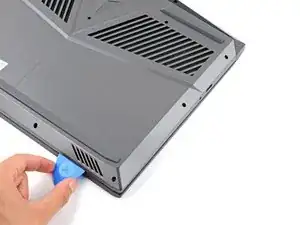

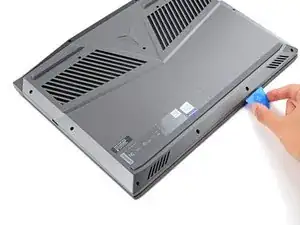

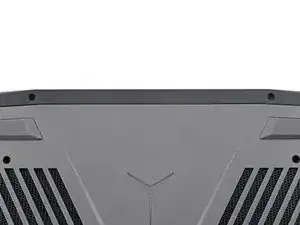

Вставьте плоскую сторону пластиковой лопатки между верхним правым углом задней крышки и рамой.

Пластиковые защёлки удерживают заднюю крышку на раме. Вы услышите и почувствуете их освобождение по мере работы.

Держите лопатку под углом вверх при скольжении, чтобы помочь освободить защёлки.

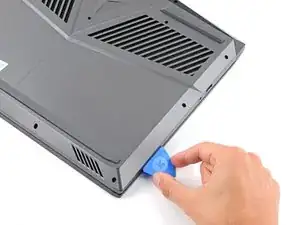

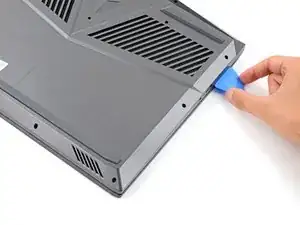

Просуньте лопатку вдоль правого края и обведите нижний правый угол, чтобы освободить защёлки.

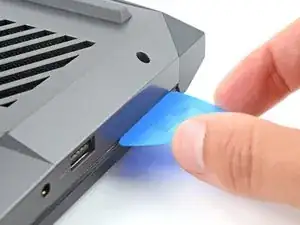

Сдвиньте лопатку вдоль переднего края и поднимите к верхнему левому углу, чтобы освободить оставшиеся защёлки, удерживающие заднюю крышку.

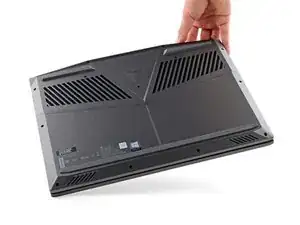

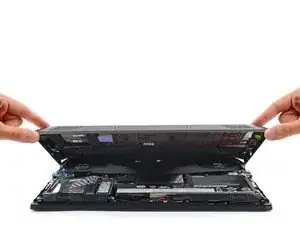

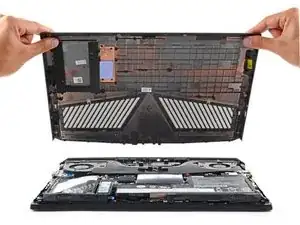

Снимите заднюю крышку.

При сборке:

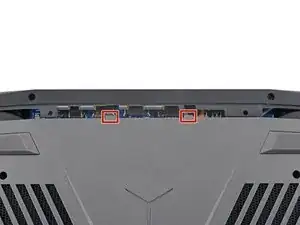

За slide два язычка возле центра верхнего края задней крышки под крышку петли.

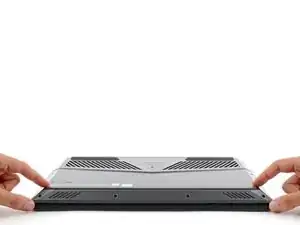

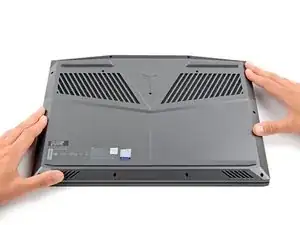

Плотно прижмите по периметру задней крышки, чтобы защёлки полностью сели на место.

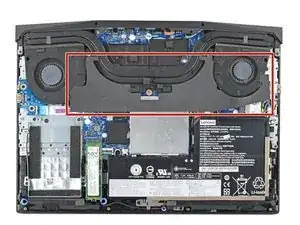

Черная жёсткая накладка проходит над радиатором и вентиляторами.

Снятие накладки облегчает ремонт, но не обязательно. Если вы не хотите снимать накладку, можно свернуть её в рулон, чтобы отвести в сторону, и пропустить два следующих шага.

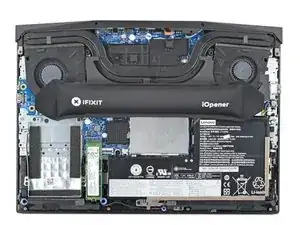

Разогрейте iOpener и приложите его к накладке на две минуты.

Также можно использовать фен. Следуйте этому руководству для получения дополнительных инструкций.

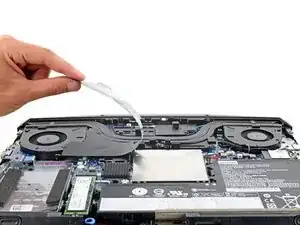

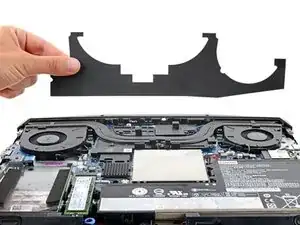

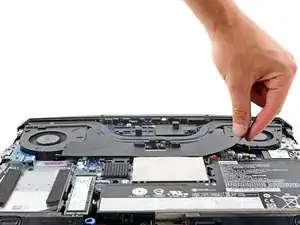

Осторожно оторвите и снимите чёрную накладку.

При сборке прижмите накладку обратно на место, используя остатки клея.

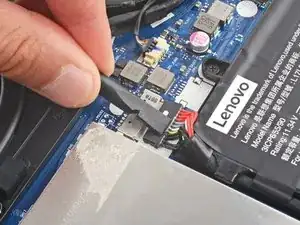

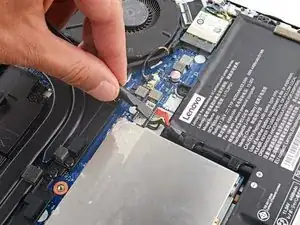

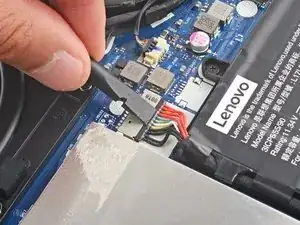

Используйте плоский конец лопатки, чтобы выталкивать разъём аккумулятора прямо из гнезда.

Нажимайте на защёлку сверху разъёма батареи, а не на провода.

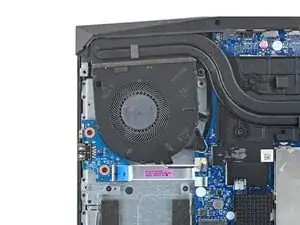

Левый вентилятор будет находиться с вашей правой стороны, так как ноутбук лежит вверх дном.

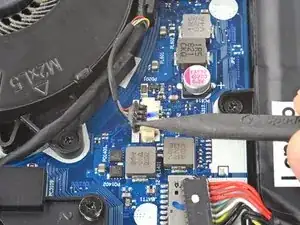

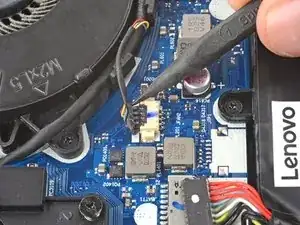

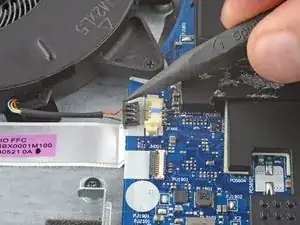

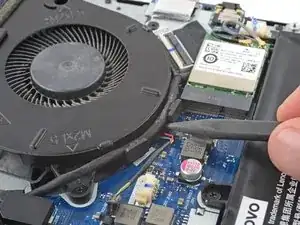

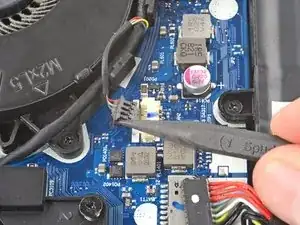

Используйте острый конец лопатки, чтобы поочередно нажимать по краям разъёма кабеля левого вентилятора, «выгуливая» его из гнезда.

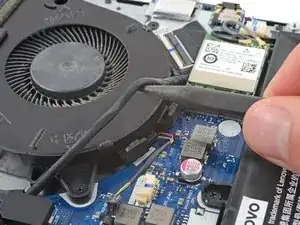

Используйте острый конец лопатки, чтобы вывести кабель дисплея из защёлок на нижнем крае левого вентилятора.

Используйте крестообразную отвертку Philips, чтобы выкрутить два винта длиной 5.7 мм, крепящих левый вентилятор.

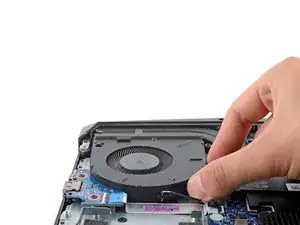

Поднимите верхний край левого вентилятора.

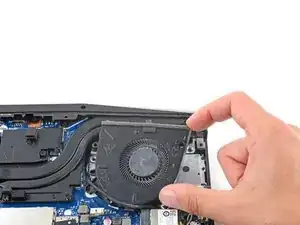

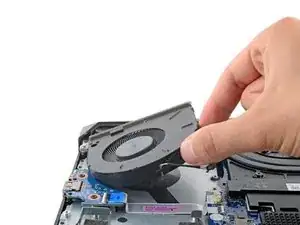

Выведите кабель левого вентилятора из‑под кабеля дисплея и снимите вентилятор.

При сборке убедитесь, что кабель вентилятора проходит под кабелем дисплея перед закреплением вентилятора.

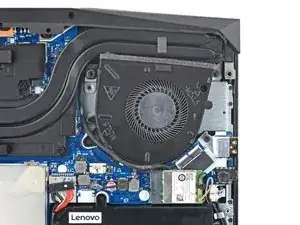

Правый вентилятор будет находиться с вашей левой стороны, так как ноутбук лежит вверх дном.

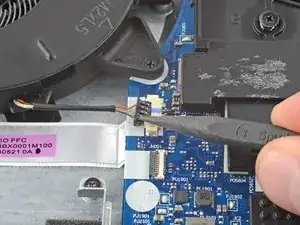

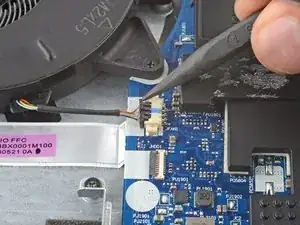

Используйте острый конец лопатки, чтобы поочередно нажимать по краям разъёма кабеля правого вентилятора, «выгуливая» его из гнезда.

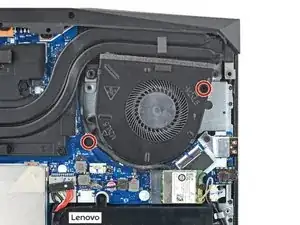

Используйте крестообразную отвертку Philips, чтобы выкрутить два винта длиной 5.7 мм, крепящих правый вентилятор.

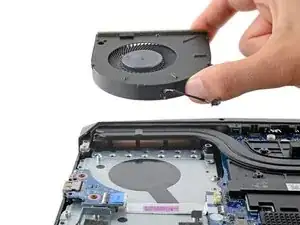

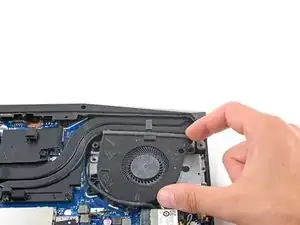

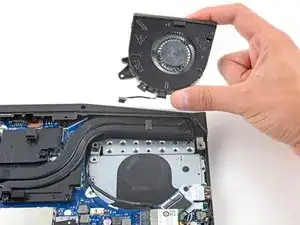

Снимите правый вентилятор.

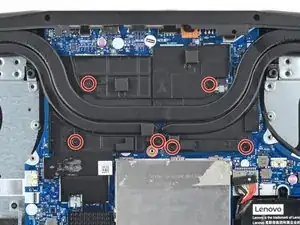

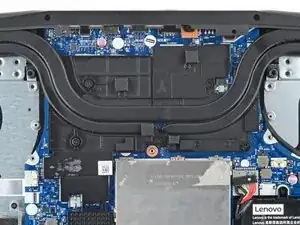

Используйте крестовую отвертку, чтобы ослабить шесть фиксированных винтов, удерживающих радиатор.

Не пытайтесь полностью выкрутить винты — они прикреплены к радиатору с помощью пружин.

При сборке затягивайте винты в порядке возрастания (начиная с 1) согласно номеру, напечатанному рядом с каждым винтом.

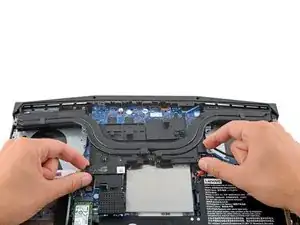

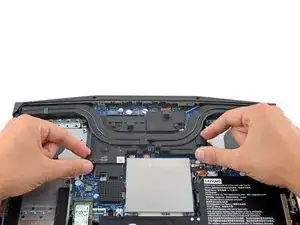

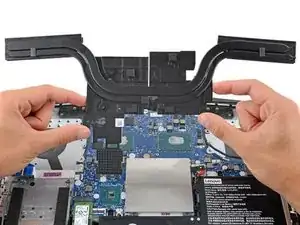

Возьмитесь за нижние углы радиатора и оттяните его от петли, чтобы освободить верхний край.

Снимите радиатор.

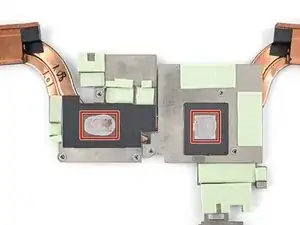

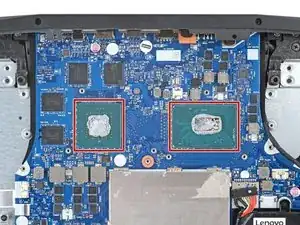

Перед установкой нового радиатора выполните очистку процессора и радиатора и нанесите новую термопасту, следуя этому руководству.
