Замена накопителя Lenovo Edge 2-1580
В данном руководстве показано, как удалить блок жесткого диска, который поставляется с ноутбуком. Он совместим с любыми решениями хранения объемом 2,5 дюйма, такими как SSD или HDD.
Шаг 1
Используя отвертку Phillips #0, удалите (11) одиннадцать винтов длиной 5,4 мм с задней панели.
Шаг 2
Используя пластиковый инструмент для открытия, извлеките заднюю панель из ноутбука.
Шаг 3
Используя отвертку Phillips #0, удалите (2) винта длиной 5,4 мм.
Отключите разъем аккумулятора от материнской платы.
Шаг 4
Выдвиньте аккумулятор наружу и удалите его из ноутбука.
Шаг 5
Используя отвертку Phillips #0, удалите (3) три винта длиной 3 мм.
Шаг 6

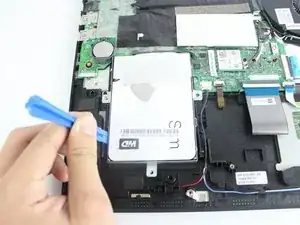

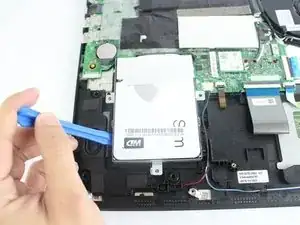

Выдвиньте накопитель от разъема, надавив на два боковых язычка, откуда были удалены винты. Используйте пластиковый инструмент как рычаг, чтобы поднять накопитель.
Шаг 7

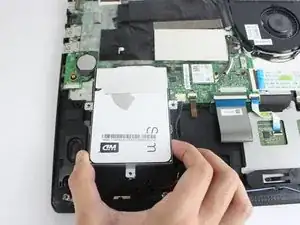

Осторожно, используя руку, извлеките жесткий диск из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
