Замена вентилятора Lenovo Edge 15
Данное руководство предоставит необходимые шаги для снятия и установки вентилятора в Lenovo Edge 15. Вентилятор и радиатор в Edge 15 соединены между собой, поэтому радиатор также будет заменен в этом процессе.
Шаг 1

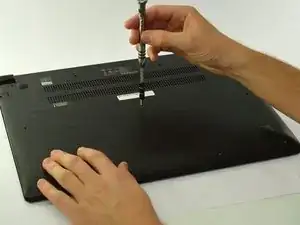

Переверните ноутбук и отвинтите одиннадцать винтов M2 x 6.0 мм на задней крышке с помощью отвертки Phillips #0.
Шаг 2

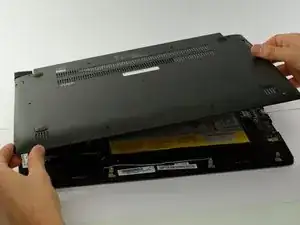

Осторожно снимите крышку с корпуса ноутбука.
Убедитесь, что она не тянет за собой компоненты, такие как USB-порты.
Шаг 3

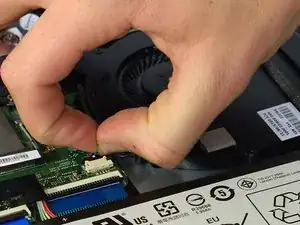

Отсоедините разъем вентилятора.
Осторожно вытяните мужской разъем ногтями.
Избегайте сильного натяжения провода, так как это может привести к отрыву провода от разъема.
Шаг 4

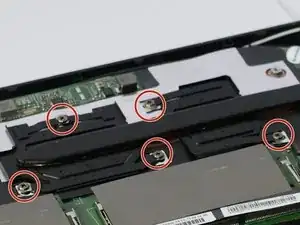

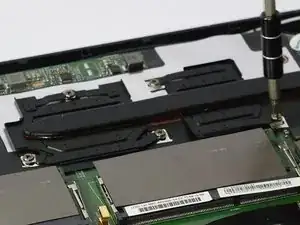

Снимите пять винтов M2 x 4.0 мм с радиатора с помощью отвертки Phillips #0.
Шаг 5
Осторожно снимите вентилятор с компьютера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
