Замена динамиков Lenovo Legion Y7000P

Разрядите аккумулятор ноутбука ниже 25% перед началом ремонта — заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резиновые ножки были наверху.

Используйте крестовую отвертку, чтобы выкрутить 11 винтов, закрепляющих заднюю крышку:

Пять винтов длиной 11.5 мм

Шесть винтов длиной 4.7 мм

Вставьте плоскую сторону монтажной лопатки между верхним правым углом задней крышки и рамой.

Пластиковые защёлки фиксируют заднюю крышку к раме. Вы услышите и почувствуете их освобождение по мере работы.

Держите лопатку под углом вверх при сдвиге, чтобы легче освободить защёлки.

Сдвиньте монтажную лопатку вниз по правому краю и вокруг нижнего правого угла, чтобы освободить защёлки.

Проведите монтажной лопаткой вдоль переднего края и вверх к верхнему левому углу, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.

Снимите заднюю крышку.

При сборке:

Засуньте две защёлки вблизи центра верхнего края задней крышки под крышку петли.

Плотно прижмите по периметру заднюю крышку, чтобы зацепились все защёлки.

Черная жёсткая накладка проходит через радиатор и вентиляторы.

Снятие накладки значительно облегчит ремонт, но не обязательно. Если вы не хотите снимать накладку, можно свернуть её, чтобы она не мешала, и пропустить следующие два шага.

Разогрейте iOpener и приложите его к накладке на две минуты.

Также можно использовать фен. Следуйте этому руководству для получения дополнительных инструкций.

Осторожно подденьте и снимите чёрную накладку.

При сборке прижмите накладку обратно на место, используя остаточный клей.

Используйте плоский конец лопатки, чтобы выдвинуть разъём аккумулятора прямо из гнезда.

Нажимайте на язычок сверху разъёма аккумулятора, а не на сами провода.

Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 5.7 мм, фиксирующих аккумулятор.

Снимите аккумулятор.

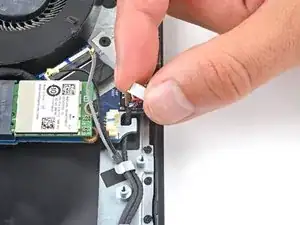

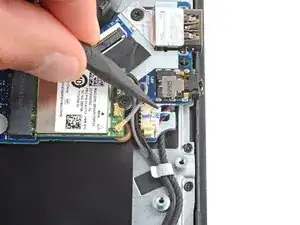

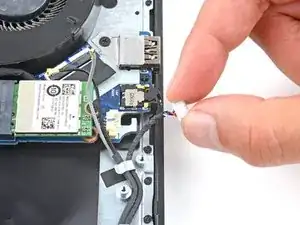

Используйте острый наконечник лопатки, чтобы поочерёдно нажимать с обеих сторон разъёма кабеля динамика и «выгуливать» его из гнезда.

Кабель динамика переплетён с кабелями Wi‑Fi. Оба кабеля нужно сдвинуть, чтобы вынуть динамик.

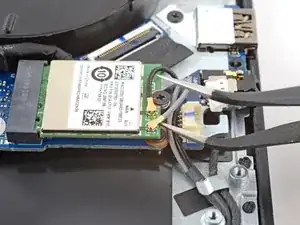

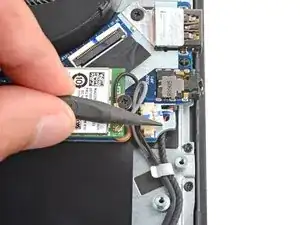

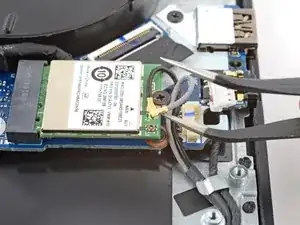

Подденьте одной стороной изогнутых пинцетов контактный разъём серого кабеля антенны и аккуратно оторвите его вверх, чтобы отсоединить.

Повторите процедуру для отсоединения чёрного кабеля антенны.

Кабель динамика зажат под кусочком медной ленты в правом нижнем углу ноутбука.

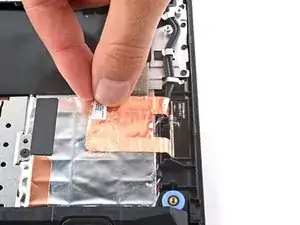

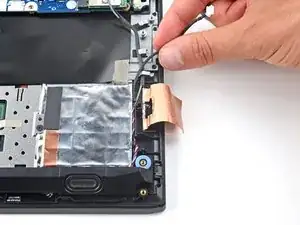

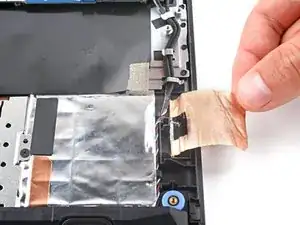

Используйте плоский конец лопатки, чтобы поддеть угол медной ленты, пока не сможете зажать её пальцами.

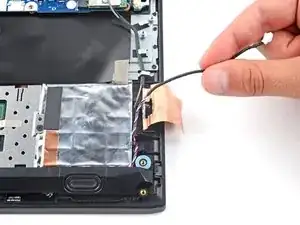

Осторожно оторвите медную ленту от рамы и переместите её на правый край ноутбука.

Проведите кабель динамика через вырез на материнской плате.

Три металлических зажима закрепляют кабели динамика и Wi‑Fi на правом краю ноутбука.

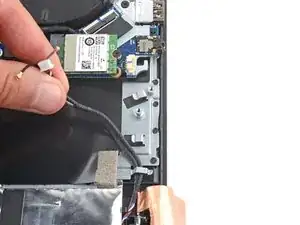

Проведите кабель динамика и кабели Wi‑Fi из верхних двух металлических зажимов.

Проведите только кабель динамика из нижнего зажима.

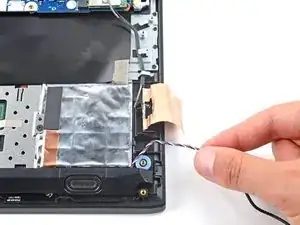

Два пластиковых зажима фиксируют кабель динамика в правом нижнем углу ноутбука.

Осторожно проведите кабель динамика из двух пластиковых зажимов, которые его фиксируют.

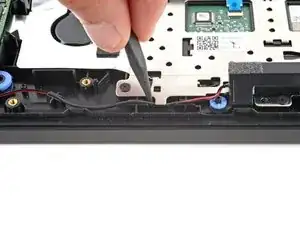

Металлический зажим в середине нижнего края фиксирует провод, соединяющий правый и левый динамики.

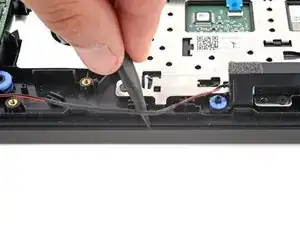

Используйте остриё лопатки, чтобы вывести провод из-под металлического зажима.

Динамики закреплены в раме резиновыми втулками.

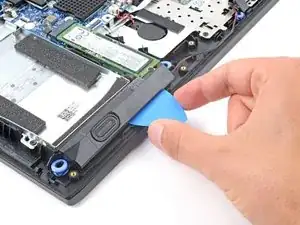

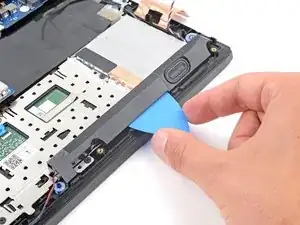

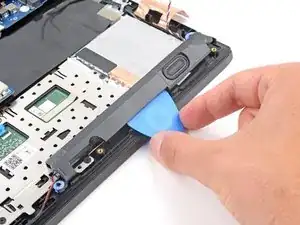

Вставьте плоский край инструмента для вскрытия между динамиком, помеченным как R, и рамой.

Подденьте динамик и освободите его от рамы.

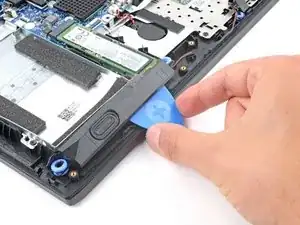

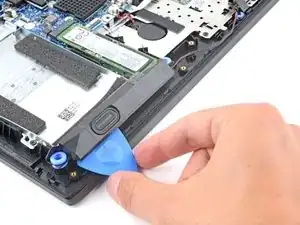

Используйте инструмент для вскрытия, чтобы поддеть динамик, помеченный как L.

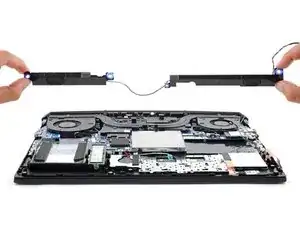

Снимите динамики.

Чтобы снова установить динамик, совместите резиновые втулки с их стойками в раме и надавите на динамик, чтобы зафиксировать его.
