Замена беспроводной LAN-карты Lenovo Edge 15
Этот гид предоставит пошаговые инструкции по замене беспроводной LAN-карты в вашем Lenovo Edge 15.
Шаг 1

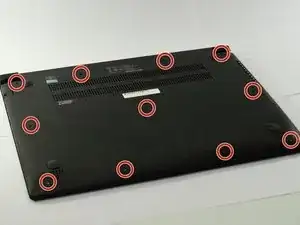

С ноутбуком вверх дном, удалите все 11 винтов M2 x 6.0мм с крышки с помощью отвертки Phillips #0.
Шаг 2

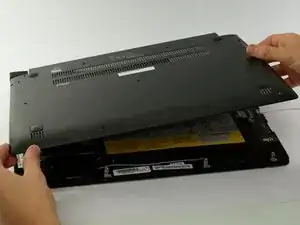

Осторожно поднимите крышку, убедившись, что она не задевает компоненты, такие как USB-порты.
Шаг 3

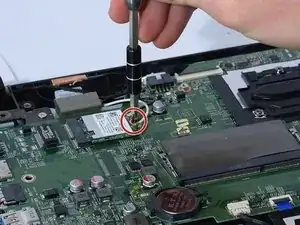

Удалите один винт размером 3мм, удерживающий конец карты, с помощью отвертки Phillips #1.
Шаг 4

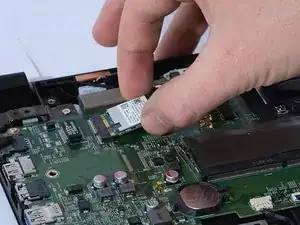

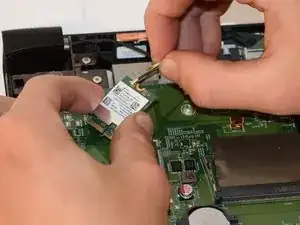

Используйте руки, чтобы отключить карту от слота и удалить оба кабеля.
При замене разъемов убедитесь, что они подключены к правильным терминалам. Сделайте это, ориентироваясь как на изображении, и подключив черный кабель к левой стороне, а белый кабель к правой стороне.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке. Убедитесь, что разъемы находятся в правильном положении, как показано на шаге 3.
Перевод руководства с ifixit.com
